Wc67k-80t/2500 מכונת בלם לחץ הידראולית מכונת כיפוף יריעות מתכת

תכונות מכונה

1. המסגרת היא מבנה פלדה, לוח אנכי שמאל וימין, שולחן ולוח לחץ מרותכים למבנה אחיד, לאחר ריתוך להעלמת מתח פנימי על ידי מזג, קשיחות יוצאת דופן, יציבות גבוהה.

2. בחלקים חשובים של המסגרת, המחוונים וכו' נעשה שימוש בתוכנת ניתוח אלמנטים סופיים של ANSYS כדי להבטיח אמינות מכונה.

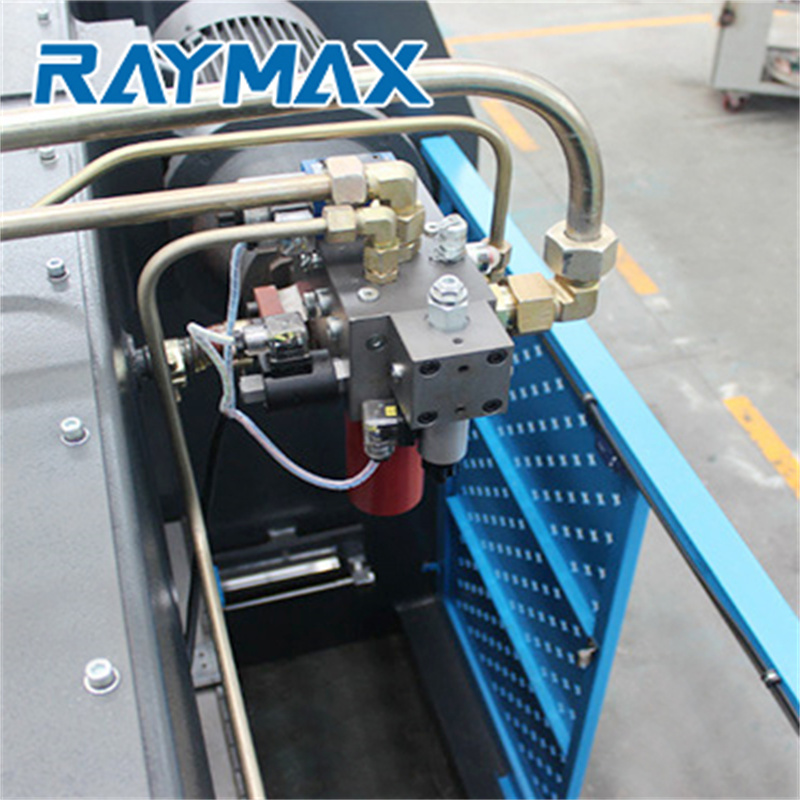

3. הנעה הידראולית, צילינדר בשני קצות המכונה, מותקן על המחוון כדי להניע אותה לעבודה ישירות.

4. סנכרון ציר פיתול למנגנון סינכרוני שקף.

5. אמץ מנגנון מעצור מכני, יציב ואמין.

6. גודל מד אחורי ומהלך החלקה נשלט על ידי מערכת CNC, מד אחורי עם בורג כדורי דיוק גבוה, פעולה יציבה ומיקום מדויק.

7. מערכת הבקר מאמצת טכנולוגיית בקרת המרת תדר, עם פונקציית תכנות רב-שלבית, פשוטה וקלה לתפעול.

8. הטיית טריז משופעת על מנגנון הפיצוי, על מנת להבטיח גישה לדיוק כיפוף גבוה

9. התקן מחסום בטיחות מסביב למכונות, ארונות חשמל מצוידים בפונקציית ניתוק דלת פתוחה, לחצן עצירת חירום מסביב לחזית ומאחור, מתג רגלי של כיסוי מגן להבטחת עבודה בטוחה.

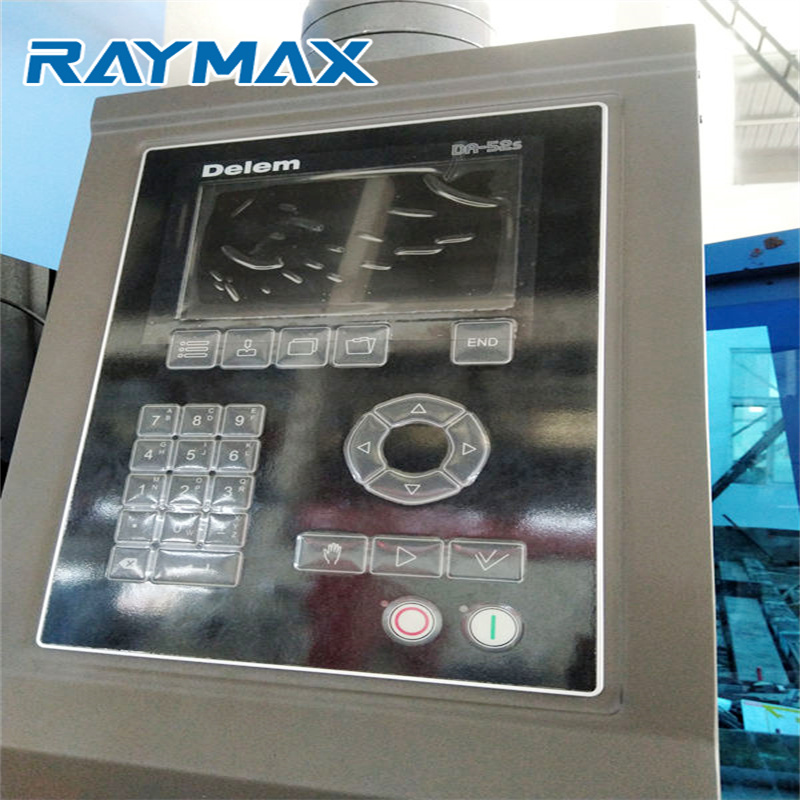

מערכת בקר E21 (מערכת בקר NC סטנדרטית)

1) בקרת מד אחור ובלוק

2) שליטה למנוע AC כללי, מהפך תדרים

3） מיקום אינטליגנטי

4） מונה מלאי

5） זיכרון תוכנית של עד 40 תוכניות ועד 25 שלבים לתוכנית

6） מיקום צד אחד

7） פונקציית חזרה

8） מקש אחד אחורה / שחזור של תוכניות

9） מ"מ/אינץ' / סינית / אנגלית

פרמטרים של מכונה

פרמטרים עיקריים
דֶגֶם	כוח כיפוף	אורך כיפוף	מרחק זקוף	עומק גרון	שבץ	גובה פתיחה	מימדים כוללים
	קנ	מ"מ	מ"מ	מ"מ	מ"מ	מ"מ	L×W×H מ"מ
WC67K/E-30t/1600	300	1600	1300	200	80	220	1650*1200*1700
WC67K/E-30t/2000	300	2000	1300	200	80	220	2000*1150*1700
WC67K/E-40t/2500	400	2500	2030	250	100	340	2500*1200*1900
WC67K/E-63t/2500	630	2500	2050	250	120	340	2500*1600*2200
WC67K/E-63t/3200	630	3200	2510	250	120	340	3200*1600*2200
WC67K/E-80t/2500	800	2500	2050	250	120	350	2500*1700*2200
WC67K/E-80t/3200	800	3200	2510	250	120	350	3200*1700*2200
WC67K/E-100t/2500	1000	2500	2050	320	120	380	2500*1500*2200
WC67K/E-100t/3200	1000	3200	2510	320	120	380	3200*1800*2500
WC67K/E-100t/4000	1000	4000	3100	320	120	380	4000*1800*2500
WC67K/E-125t/3200	1250	3200	2510	320	120	380	3200*1900*2600
WC67K/E-125t/4000	1250	4000	3100	320	120	380	4000*1435*2600
WC67K/E-160t/2500	1600	2500	2050	320	200	450	2500*1900*2700
WC67K/E-160t/3200	1600	3200	2510	320	200	450	3200*2000*2800
WC67K/E-160t/4000	1600	4000	3040	320	200	450	4000*2000*2800
WC67K/E-160t/5000	1600	5000	3800	320	200	450	5000*1900*3100
WC67K/E-160t/6000	1600	6000	4600	320	200	450	6000*1900*3300
WC67K/E-200T/3200	2000	3200	2600	320	250	540	3200*1820*3300
WC67K/E-200T/4000	2000	4000	3300	320	250	540	4000*2000*2850
WC67K/E-200T/5000	2000	5000	3800	320	250	540	5000*1950*3000
WC67K/E-200T/6000	2000	6000	4600	320	250	540	6000*1950*3300
WC67K/E-250T/3200	2500	3200	2600	400	250	580	3300*2000*3200
WC67K/E-250T/4000	2500	4000	3300	400	250	580	4000*2000*3400
WC67K/E-250T/5000	2500	5000	3800	400	250	580	5000*2000*3500
WC67K/E-250T/6000	2500	6000	4600	400	250	580	6000*2000*3600
WC67K/E-300T/3200	3000	3200	2600	400	250	580	3200*2100*3300

פרטים

• Slider Stroke (מ"מ): 100 מ"מ
• רמה אוטומטית: חצי אוטומטי
• עומק גרון (מ"מ): 250 מ"מ
• סוג מכונה: מוט פיתול
• אורך שולחן העבודה (מ"מ): 2500
• רוחב שולחן עבודה (מ"מ): 1450 מ"מ
• מידות: 2550*1450*2300, 2550*1450*2300 מ"מ
• מצב: חדש
• מקום מוצא: אנהוי
• חומר / מתכת מעובד: פליז / נחושת, נירוסטה, סגסוגת, פלדת פחמן, אלומיניום
• אוטומציה: אוטומטית
• שירותים נוספים: כיפוף עגול
• שנה: 2020
• משקל (ק"ג): 4300
• הספק מנוע (קוואט): 7.5 קילוואט
• נקודות מכירה מרכזיות: מחיר תחרותי
• אחריות: 3 שנים
• תעשיות רלוונטיות: חנויות לחומרי בניין, חנויות לתיקון מכונות, מפעל ייצור, קמעונאות, עבודות בנייה, חברת פרסום, אחר
• מיקום אולם התצוגה: אוזבקיסטן, אוסטרליה
• סוג שיווק: מוצר חדש 2020
• דוח בדיקת מכונות: מסופק
• בדיקת וידאו יוצאת: מסופק
• אחריות על רכיבי הליבה: שנה
• רכיבי ליבה: מנוע, משאבה
• דגם: WC67K-80T/2500
• חומר חיתוך: יריעת אלומיניום, פלדה עדינה, פלדת פחמן, נירוסטה
• עובי כיפוף: MS 4 מ"מ / SS 2 מ"מ
• אורך כיפוף: 2500 מ"מ
• לחץ נומינלי: 800KN
• מרחק מוטות: 2500 מ"מ
• מהלך המחוון: 100 מ"מ
• מקסימום פתיחה: 340 מ"מ
• הספק: 7.5 קילוואט
• הסמכה: CE
• שירות לאחר המכירה מסופק: חלקי חילוף בחינם, התקנה בשטח, הזמנה והדרכה, שירות תחזוקה ותיקון בשטח, תמיכה טכנית בווידאו, תמיכה מקוונת
• שירות לאחר אחריות: תמיכה טכנית בווידאו, תמיכה מקוונת, חלקי חילוף, שירות תחזוקה ותיקון בשטח
