Wc67k-400T Cnc Plc מכונת כיפוף גיליון ידנית הידראולית מכונת בלם לחץ Nc

סקירת מוצר

מערכת בקרה מספרית מיוחדת מצוידת עם המסגרת המרכזית של מכונת הבלמים ההידראולית.

פונקציית תכנות רב-שלבי מסוגלת להשיג פעולה אוטומטית ומיקום רציף של נהלים מרובי-שלבים, כמו גם התאמה אוטומטית של דיוק למצבי המעצור האחורי ובלוק ההחלקה.

המכונה מסופקת עם פונקציית ספירת עיקול, לתצוגה בזמן אמת של כמות העיבוד, זיכרון הפסקת חשמל של עמדות מעצור ובלוק גלישה, כמו גם נהלים ופרמטרים.

בורג עופרת מיסב כדורי מיובא ומסילה מובילה ליניארית משמשים לפקק האחורי, כדי להבטיח את דיוק המיקום של הפקק האחורי, כדי שדיוק העיבוד של המכונה יהיה גבוה יותר.

ביצועים ותכונות:

1. גוף המכונה נמצא במבנה מרותך ומעובד כולל, ותוכנת ANSYS finlte ניתוח אלמנטים מיושמת על חלקים עיקריים של גוף המכונה לצורך ניתוח, מה שהבטיח את האמינות של כלי המכונה ואת הדיוק של המכונה כולה.

2. מצב בקרת לולאה סגורה המורכב משסתום סרוו אלקטרו-הידראולי מיובא מגרמניה וסרגל סורג מיובא מאומץ עבור גלילי השמן הראשיים משני הצדדים, כדי לפרוץ את דפוס בקרת המהלך של מכונות כיפוף מסורתיות מסוג עצירה מכאנית - r, אופייני לגבוה דיוק משוב למיקום בלוק גלישה, פעולה מדויקת ויציבה, ביצועי סנכרון טובים ודיוק מיקום חוזר גבוה של בלוק גלישה.

3. חלקים מיובאים משמשים עבור כל החלקים הפונקציונליים של המעצור האחורי כדי להבטיח את דיוק העצירה של המעצור האחורי והמנגנון של המעצור האחורי יפעל במספר פירי עצירה לפונקציות שלמות יותר, בהתאם לדרישות הלקוח.

4. מערכת בקרה משולבת המיובאת מגרמניה מאומצת לכל המערכת ההידראולית, כדי לפשט את התקנת הצינורות, ולהבטיח פעולה יציבה כמו גם מראה פשוט ויפה של הכלי.

5. לוחות בצורת C מותקנות משני צידי גוף המכונה, וסרגל הסורג ברמת דיוק גבוהה מותקן על הלוחות בצורת C, ובכך למנוע את ההשפעה על הדיוק הממתין הנובע מעיוות של גוף המכונה במהלך תהליך הכיפוף.

6. שולחן העבודה התחתון מצויד במנגנון פיצוי אוטומטי להסטה הידראולית, להשגת פיצוי יעיל ללא אזור מת עם דיוק כיפוף גבוה ויציבות Iong מובטחת.

מערכת הבקרה המספרית מתייחסת למערכת הבקרה הנומרית המיוחדת למכונות כיפוף סרוו אלקטרו-הידראוליות של ESA האיטלקית, הולנד DELEM. או חברות CYBELEC שוויצריות, מסוגלות להשיג את הפונקציות של תכנות גרפי עבור זווית כיפוף, פיצוי עבור תיקון זווית חישוב אוטומטי והתאמת לחץ כיפוף, חישוב אוטומטי של פיצוי עבור עיוות שולחן עבודה, הארכת אורך חלקי עבודה, לחץ כיפוף עבור לחיצת סוליה, מרחק פתוח , ומשיכת מעצור אחורי וכו'.

תכונות במבט חטוף

תכונת בקר DELEM DA53T:

1. צג TFT צבעוני אמיתי בגודל 10.1 אינץ' ברזולוציה גבוהה.
2. בקרת עד 4 צירים (Y1,Y2 2 צירי עזר)
3. בקרת פיצוי סטיה עם ספריית מצב/חומר/מוצר.
4. תמיכה בבקרת סרוו או המרת תדר.
5. אלגוריתם בקרה מתקדם של ציר Y יכול לשלוט גם בשסתום בלולאה סגורה וגם בשסתום בלולאה פתוחה.
6. קישור מחשב כפול לרשת (אופציונלי).
7. ממשק USB היקפי.Profile-53tl תוכנת תכנות לא מקוון.

תבנית רב V (לא חובה)

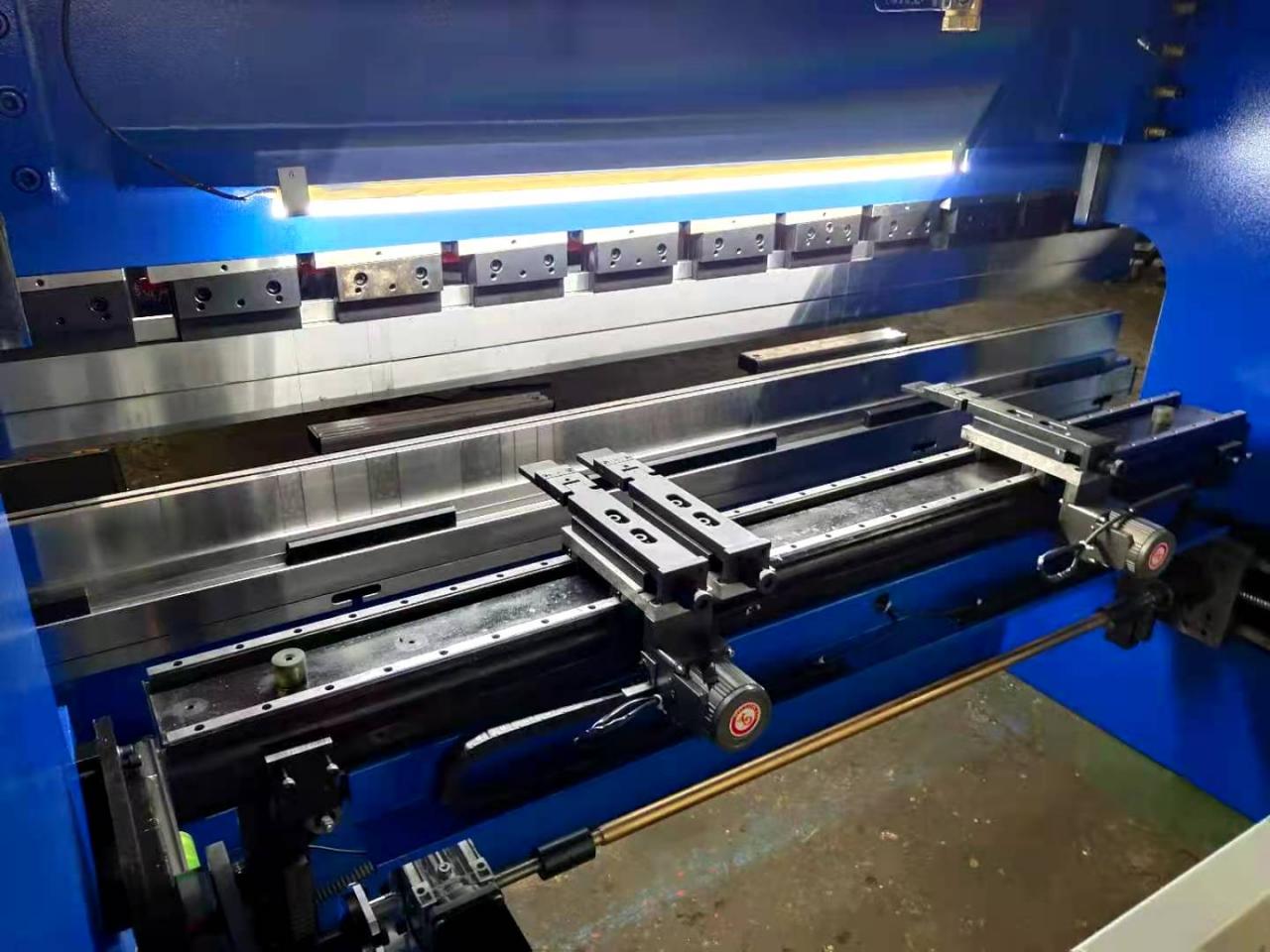

מערכת שמירה אחורית

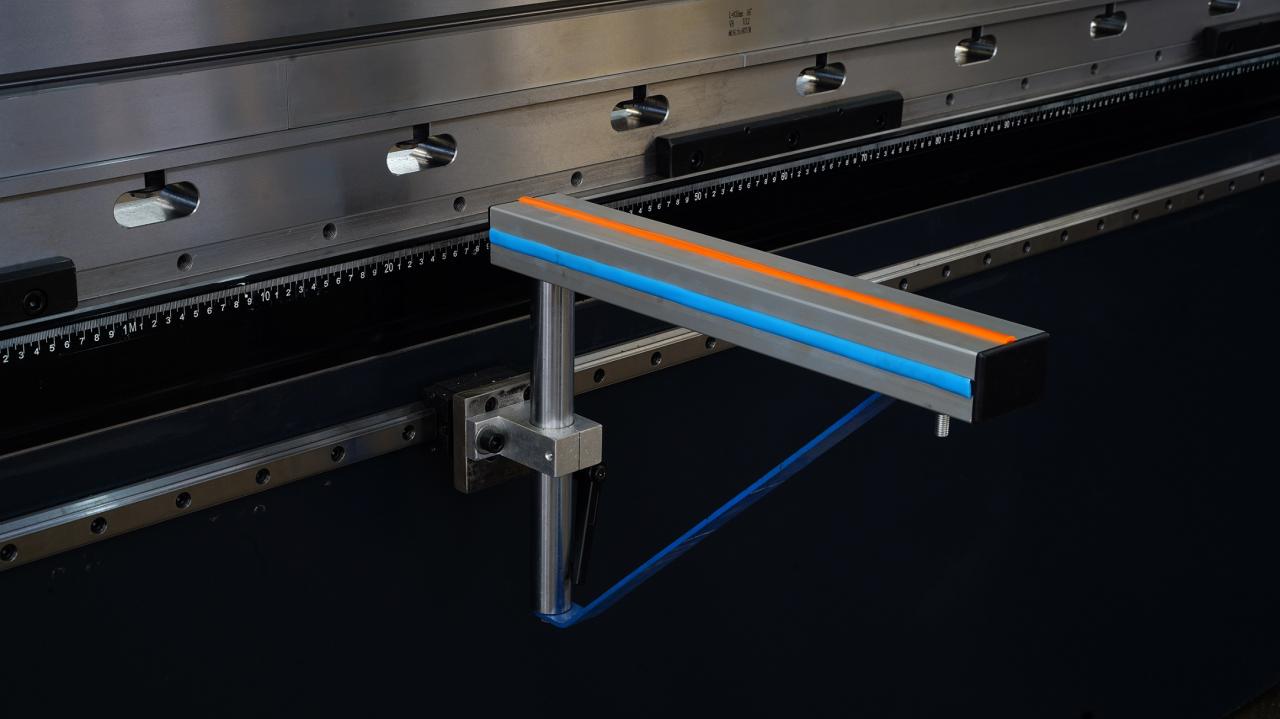

הזזת המכשיר התומך הקדמי

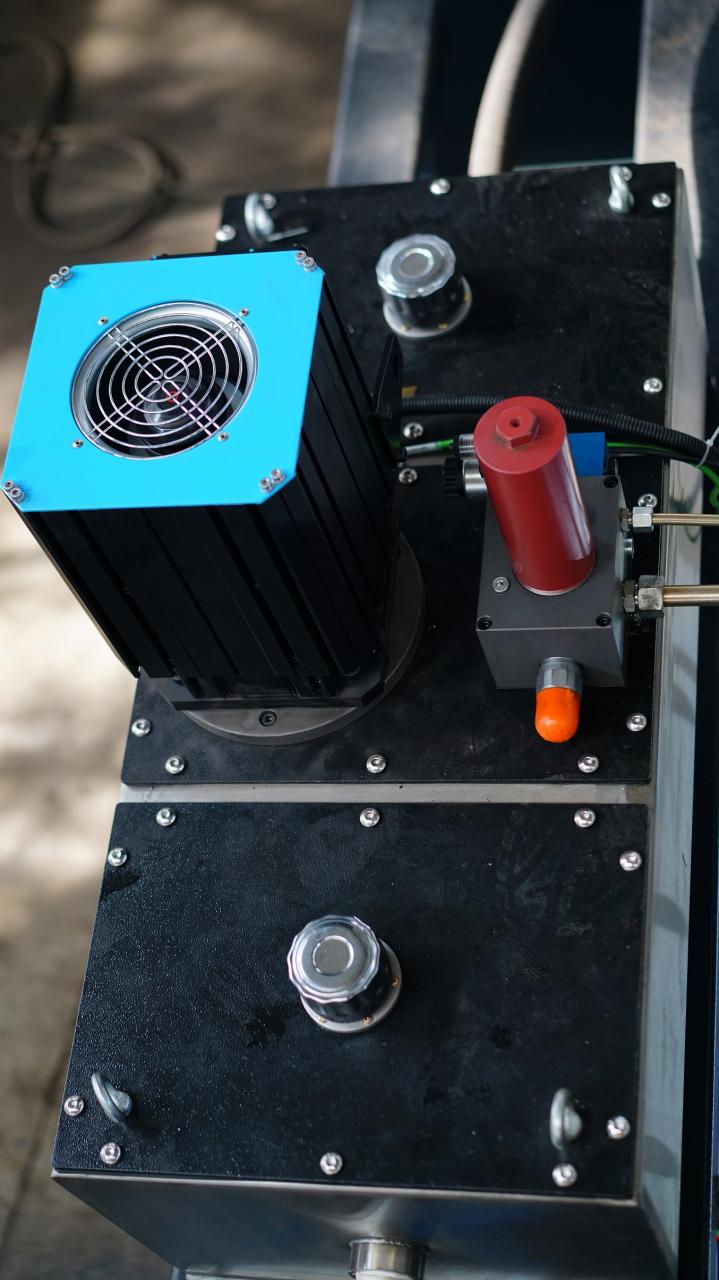

הרכבת מערכת בקרת משאבת סרוו


מד אחורי הרמה ידנית

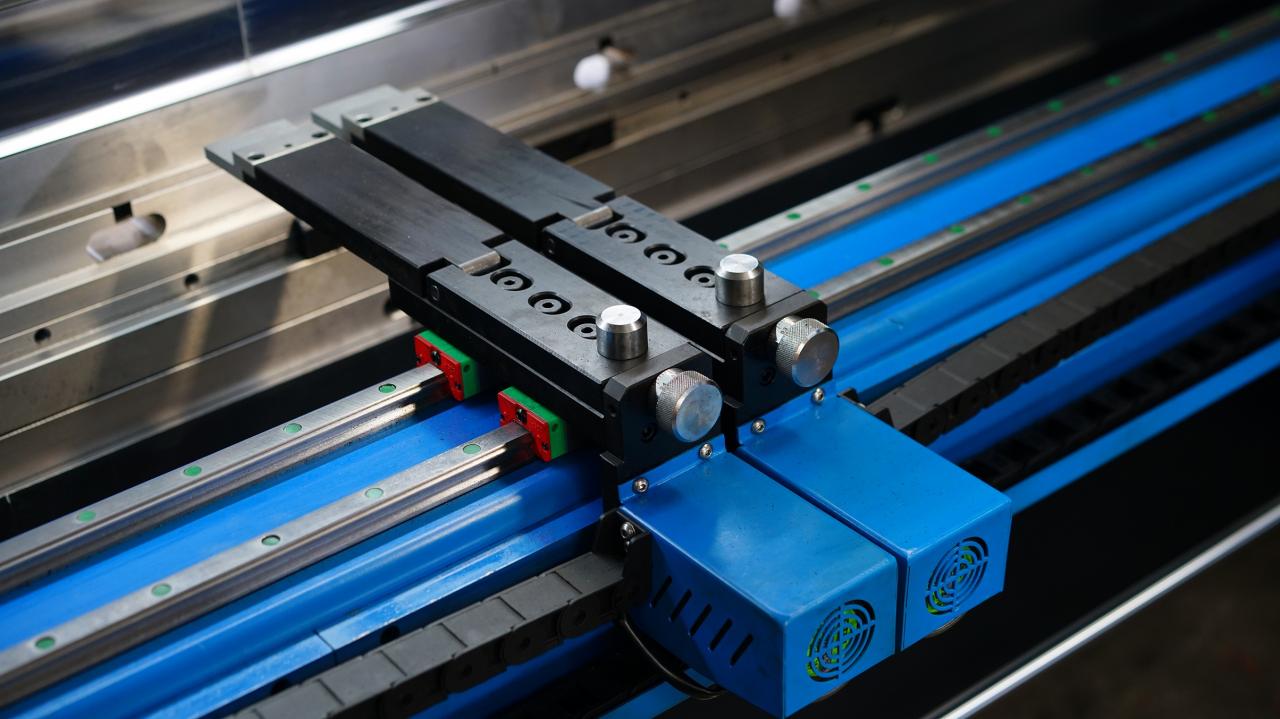

אצבעות עצירה ברמת דיוק גבוהה, מנחה ליניארי כפול להזזה קלה
גלגל וחגורה סינכרוניים מספקים דיוק תנועה של מד אחורי
מַגָעוֹן

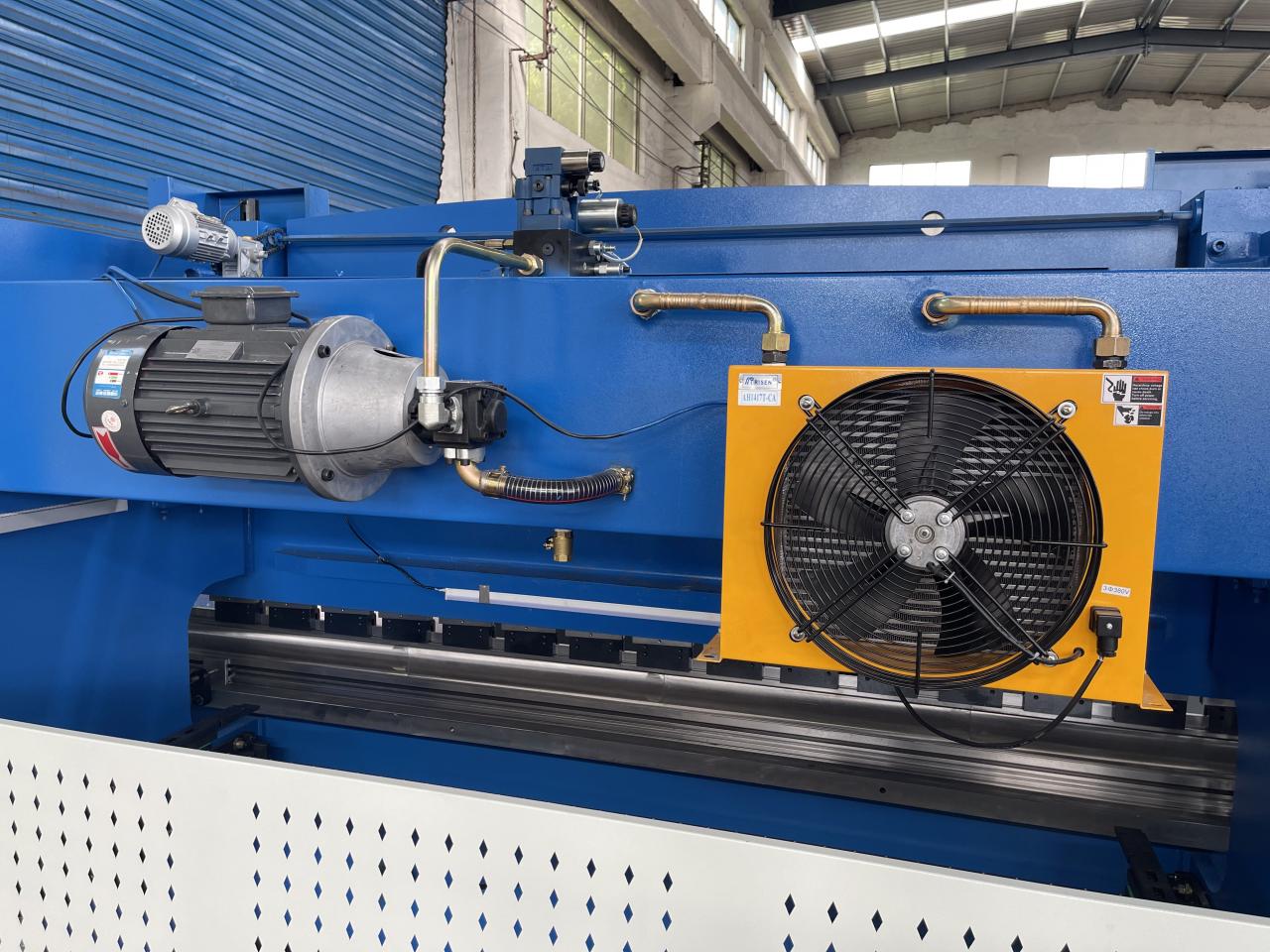

מצנן מאוורר (אופציונלי)

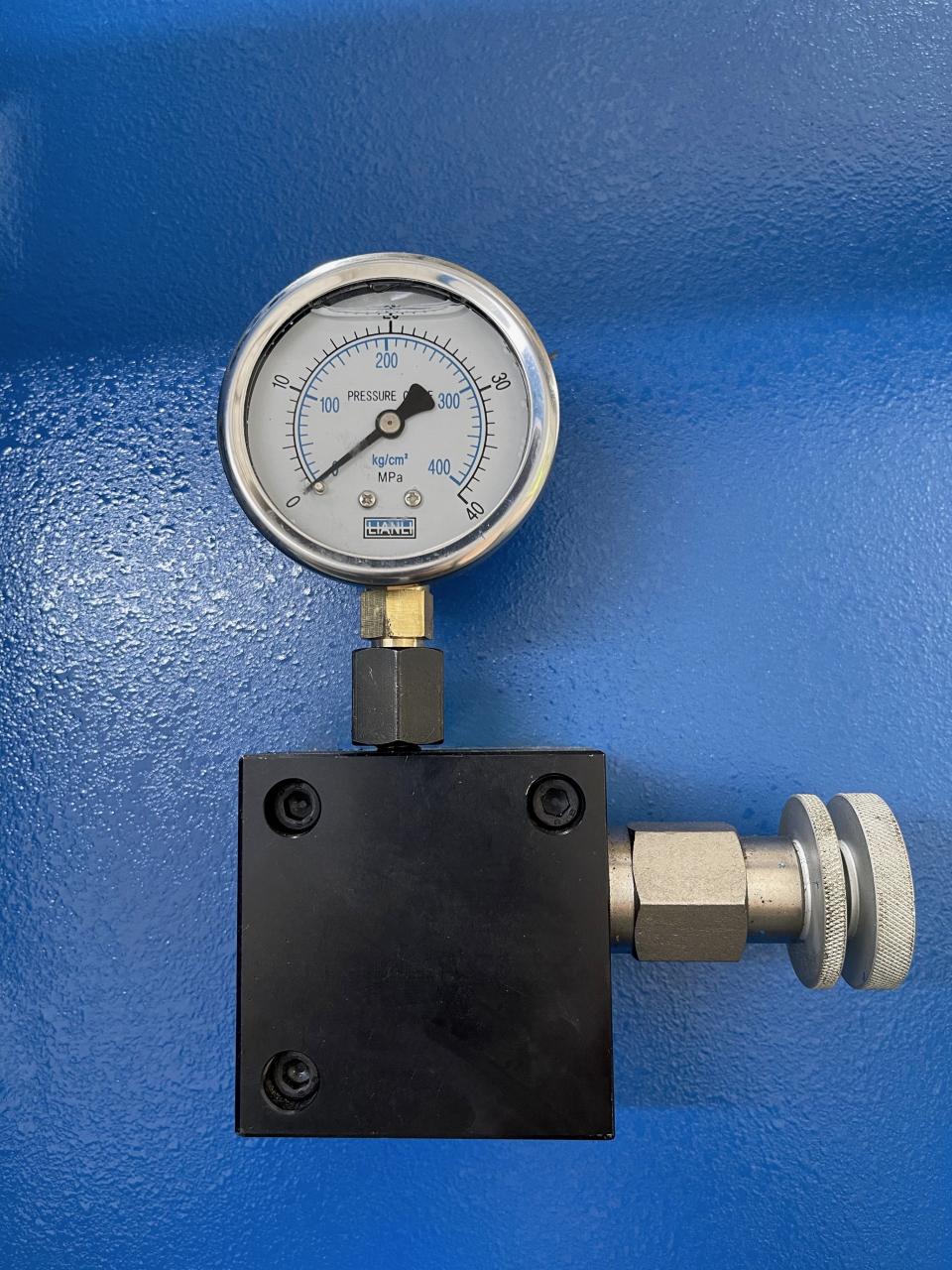

מד לחץ

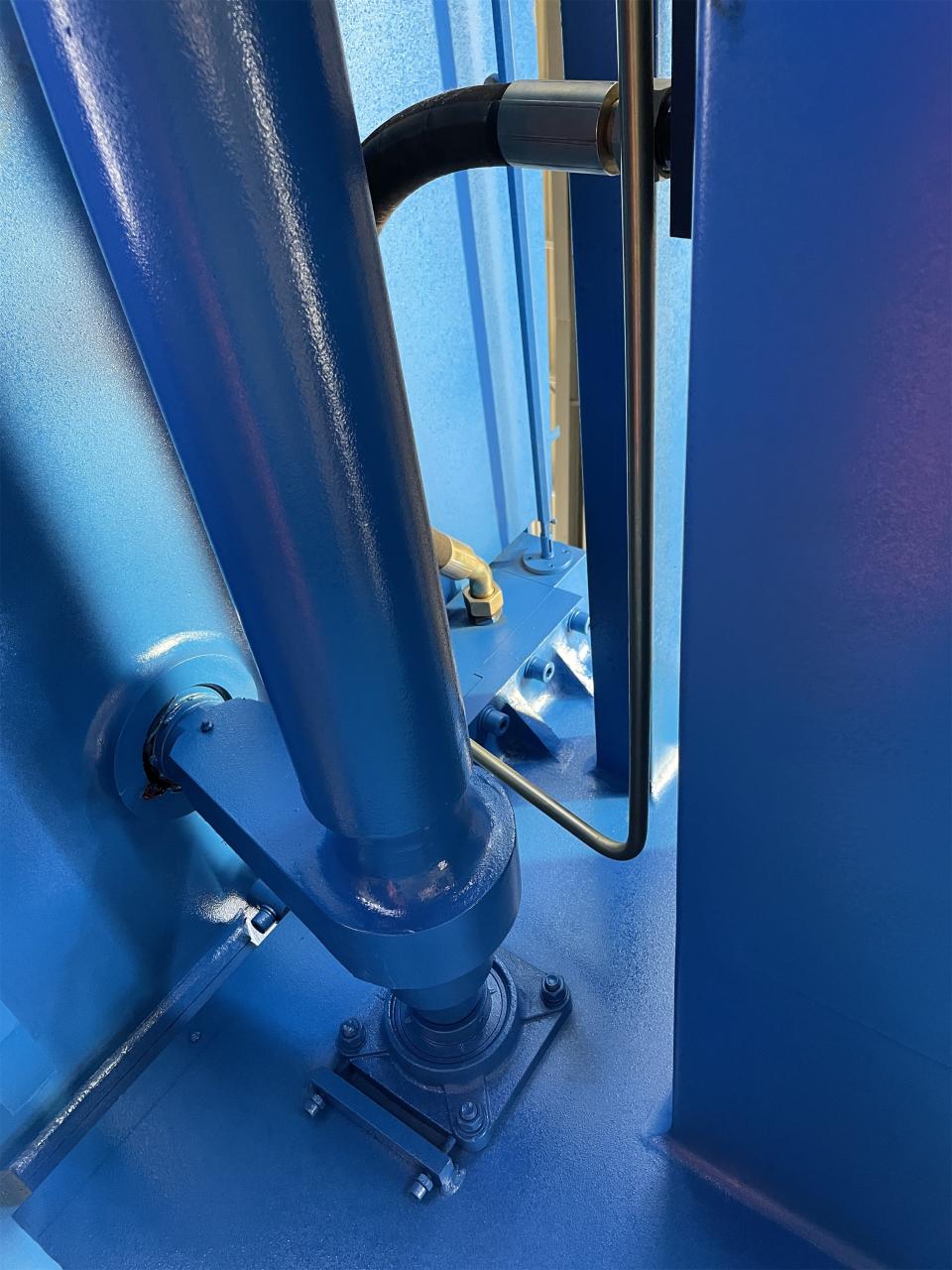

צינור שמן EMB
לספק חיי שימוש ארוכים וללא דליפת שמן

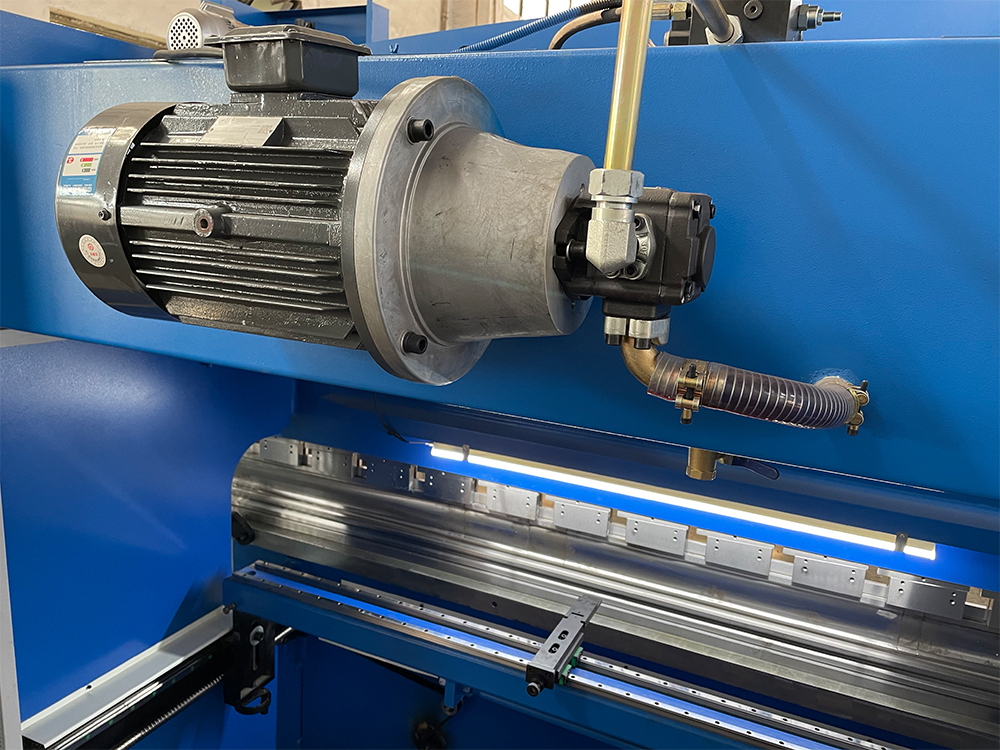

מנוע סימנס, רעש עבודה נמוך לאורך זמן
שסתום Bosch Rexroth רעש עבודה נמוך וביצועים טובים

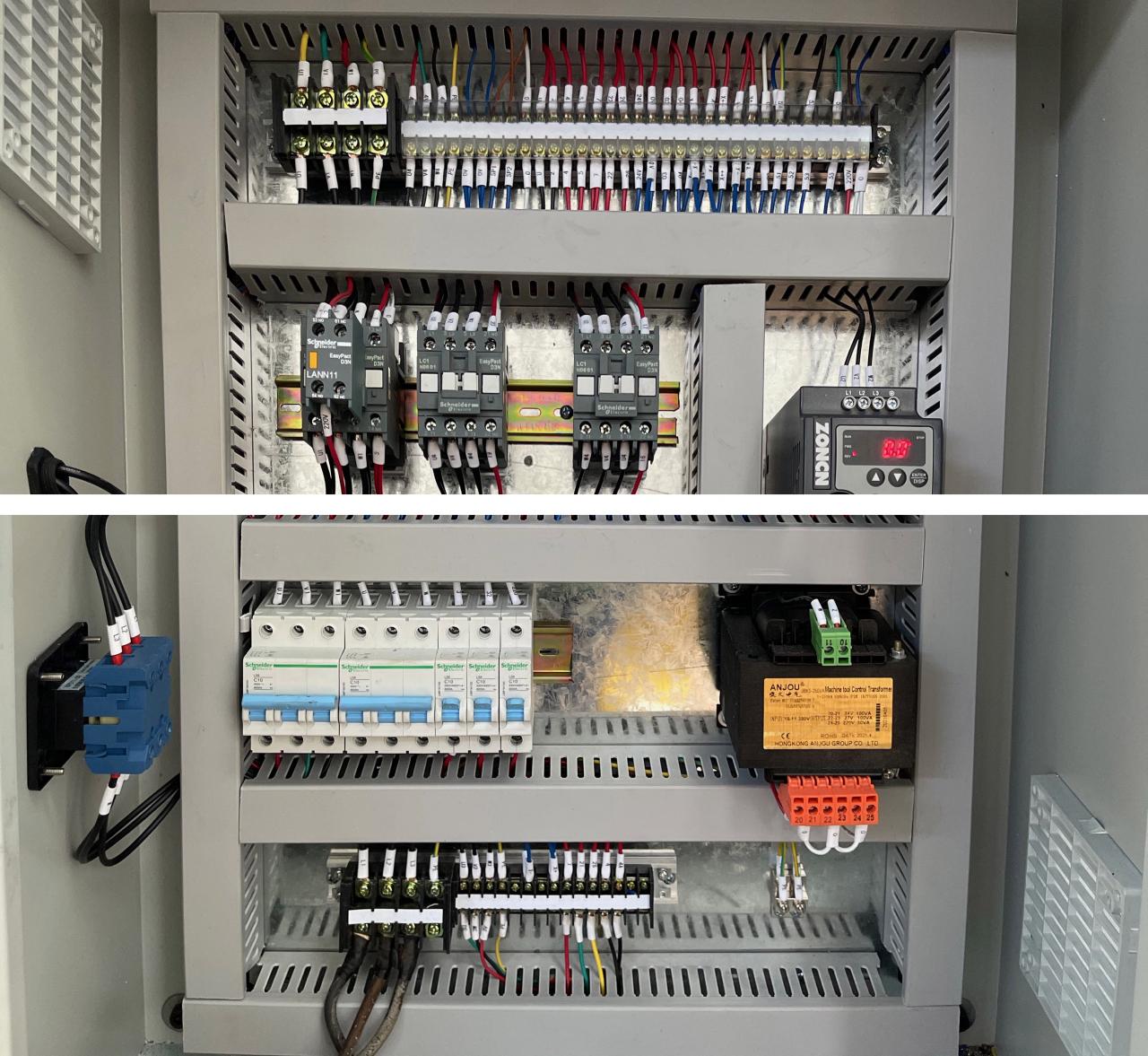

ארון חשמלי עם רכיבי מותג שניידר

מפרט מוצר

פריט	400T/4000	400T/5000	400T/6000
לחץ נומינלי	4000	4000	4000	ק.נ
אורך שולחן עבודה	4000	5000	6000	מ"מ
מרחק בין חורים	3000	4000	5000	מ"מ
עומק גרון	400	400	400	מ"מ
שבץ ראם	250	250	250	מ"מ
גובה פתיחה מקסימלי	590	590	590	מ"מ
כוח מנוע ראשי	30	30	30	ק"ו
מימד (L*W*H)	4200*2600*4000	5200*2600*4100	6200*2600*4300	מ"מ

פרטים

• Slider Stroke (מ"מ): 250 מ"מ
• רמה אוטומטית: אוטומטית לחלוטין
• עומק גרון (מ"מ): 400 מ"מ
• סוג מכונה: מסונכרן
• אורך שולחן עבודה (מ"מ): 5000 מ"מ
• רוחב שולחן עבודה (מ"מ): 200 מ"מ
• מידות: 5200*2600*4100 מ"מ
• מצב: חדש
• חומר / מתכת מעובד: פליז / נחושת, נירוסטה, סגסוגת, פלדת פחמן, אלומיניום
• אוטומציה: אוטומטית
• שירותים נוספים: סוף גיבוש
• שנה: 2021
• משקל (ק"ג): 23000
• הספק מנוע (קוואט): 30 קילוואט
• נקודות מכירה מרכזיות: בר קיימא
• אחריות: שנתיים
• תעשיות רלוונטיות: חנויות לחומרי בניין, חנויות לתיקון מכונות, מפעל ייצור, עבודות בנייה, עיבוד גיליונות מתכת
• מיקום אולם התצוגה: אין
• סוג שיווק: מוצר חדש 2022
• דוח בדיקת מכונות: מסופק
• בדיקת וידאו יוצאת: מסופק
• אחריות על רכיבי הליבה: שנתיים
• רכיבי ליבה: מיסבים, מנוע, משאבה, גיר, PLC, מיכל לחץ, מנוע, תיבת הילוכים
• שם המוצר: מכונת בלם לחץ הידראולית CNC
• מערכת בקרה: E21/DA41S/Cyb Touch8
• מנוע: SIEMENS BEIDE
• מערכת הידראולית: Rexroth
• רכיבי חשמל: שניידר
• טבעת חותם: NOKJapan
• בורג כדורי/ מנחה ליניארי: HIWIN
• צבע: בחירת הלקוח
• משלוח: 15 ימים
• תכונה: ביצועים גבוהים
