מכונת כיפוף מתכת פח הידראולי צלחת כיפוף מיני בלם נירוסטה

תיאור מוצר

1） WC67K NC בלם לוחית הידראולית עם בקר E21

בלם לוחית מתכת עם מערכת E21 NC

ממיר תדרים שולט במיקום של מנוע ציר X,Y: SIEMENS Germay

שסתום: Bosch Rexroth גרמניה

חשמל: שניידר צרפת

1. העיצוב עומד בתקנים הבינלאומיים של האיחוד האירופי. גוף המטוס מבטל מתח פנימי על ידי חישול ומבטיח דיוק וחוזק גבוהים יותר. כל המכונות מתוכננות באמצעות תכנות SOLID WORKS 3D ויוצרו עם פלדה איכותית ST44-1 משופרת עם הטכנולוגיה העדכנית ביותר.

2. מכונת כיפוף ציר הפיתול מסדרת WC67K משתמשת במערכת בקרת Chines ESTUN NC כדי לעזור לך להגדיל את הפרודוקטיביות שלך ולשמור על העלות הנמוכה ביותר ועלויות תחזוקה נמוכות יותר. כיפוף באיכות גבוהה וחוזר על עצמו מתקבל על ידי שימוש בצילינדרים ושסתומים מסונכרנים.

3. מערכת בקרת תכנות מערכת E21 ומהפך מממשים את פונקציית המיקום המדויקת של ציר ה-X בציר ה-X.

4. טכנולוגיית בקרה הידראולית מתקדמת בתגובת תדר, קורה עליונה קשיחה פועלת על מיסבים 8 נקודות עם דיוק כיפוף של /-0.01 מ"מ

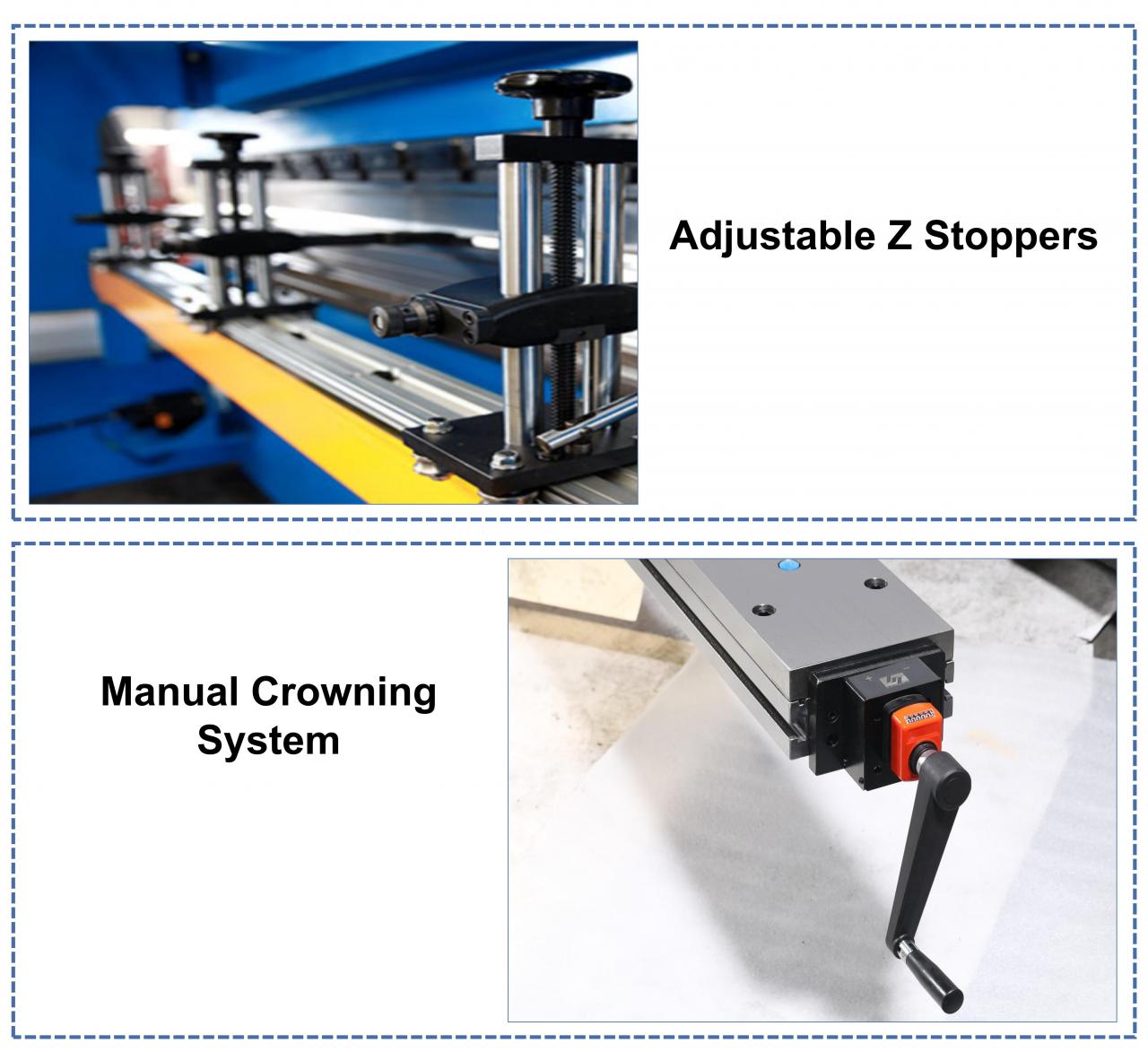

5. פונקציית פיצוי אופציונלית של ציר V, ובחר את התבנית המתאימה כדי לכופף בקלות חלקי עבודה בצורות מורכבות. ציוד סטנדרטי.

בקר E21 NC הסיני

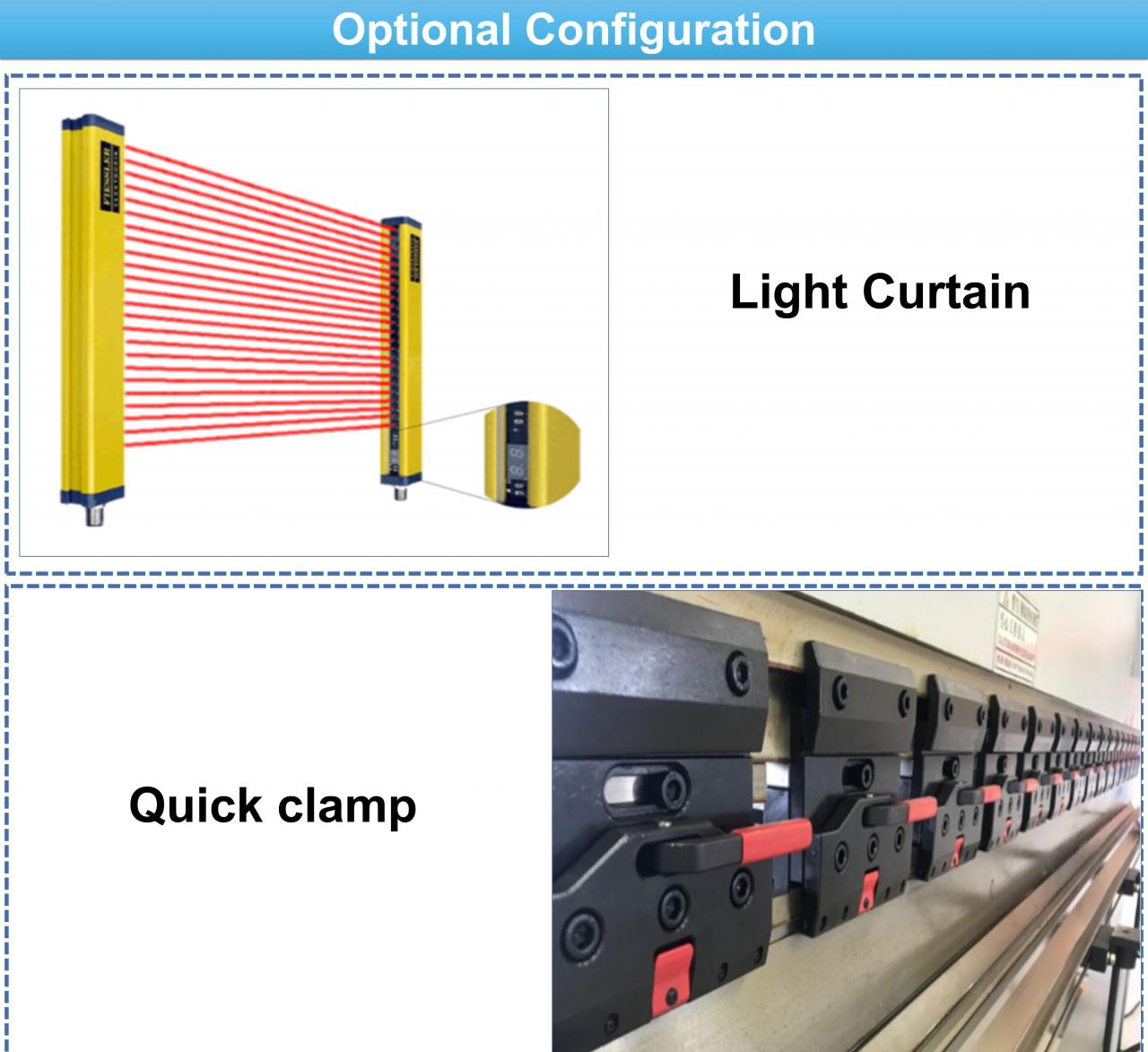

1. מגני אור מבטיחים את שלומם של המפעילים במהלך הפעולה

2. התאמת מערכת בקרת ציר Y וציר X וממיר תדרים שולט במיקום שלהם.

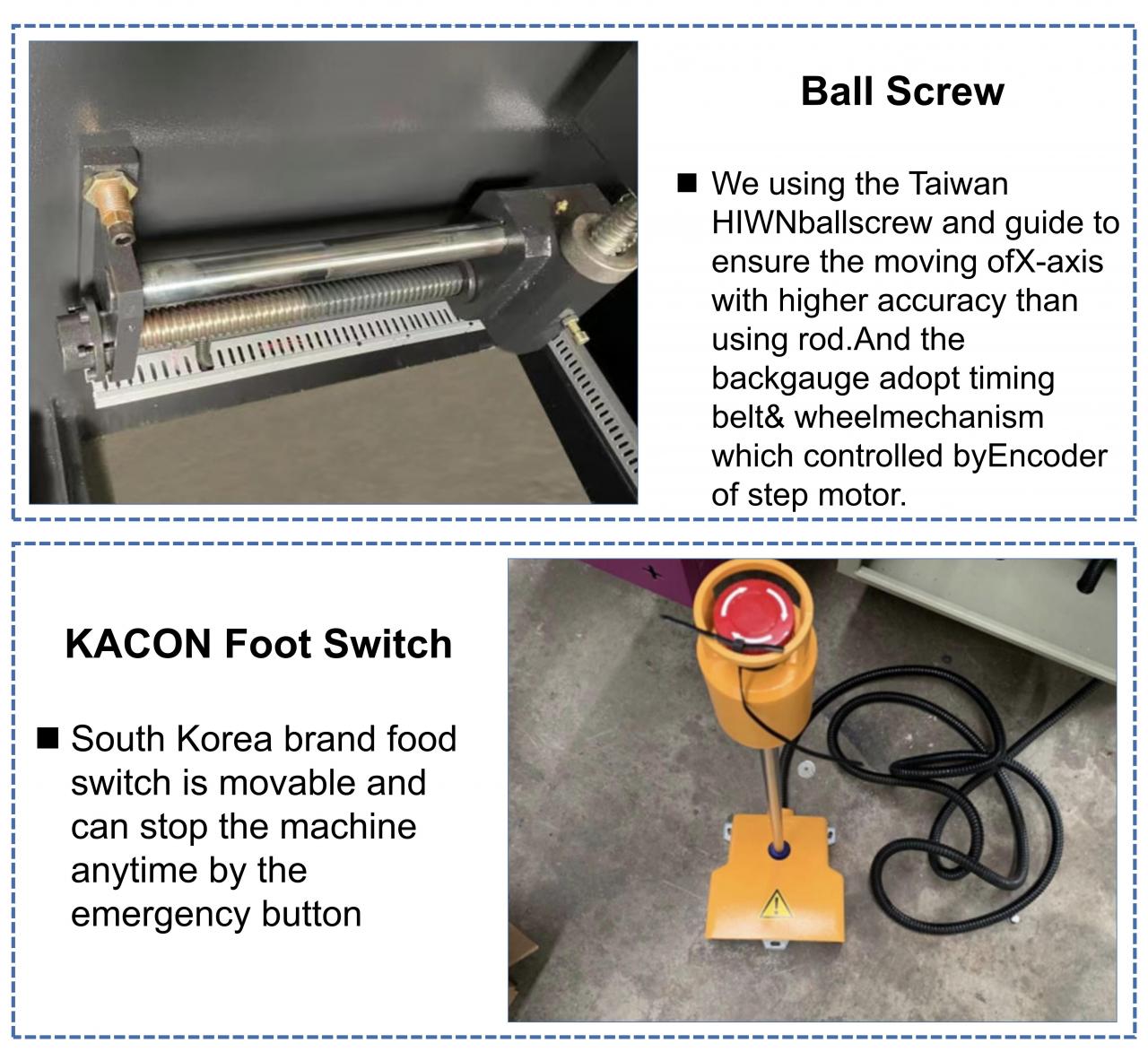

3. מסילה ליניארית ובורג כדורי דיוק של 0.01 מ"מ (HIWIN,TAIWAN).

4. קונסטרוקציית מונו-בלוק מפלדה.

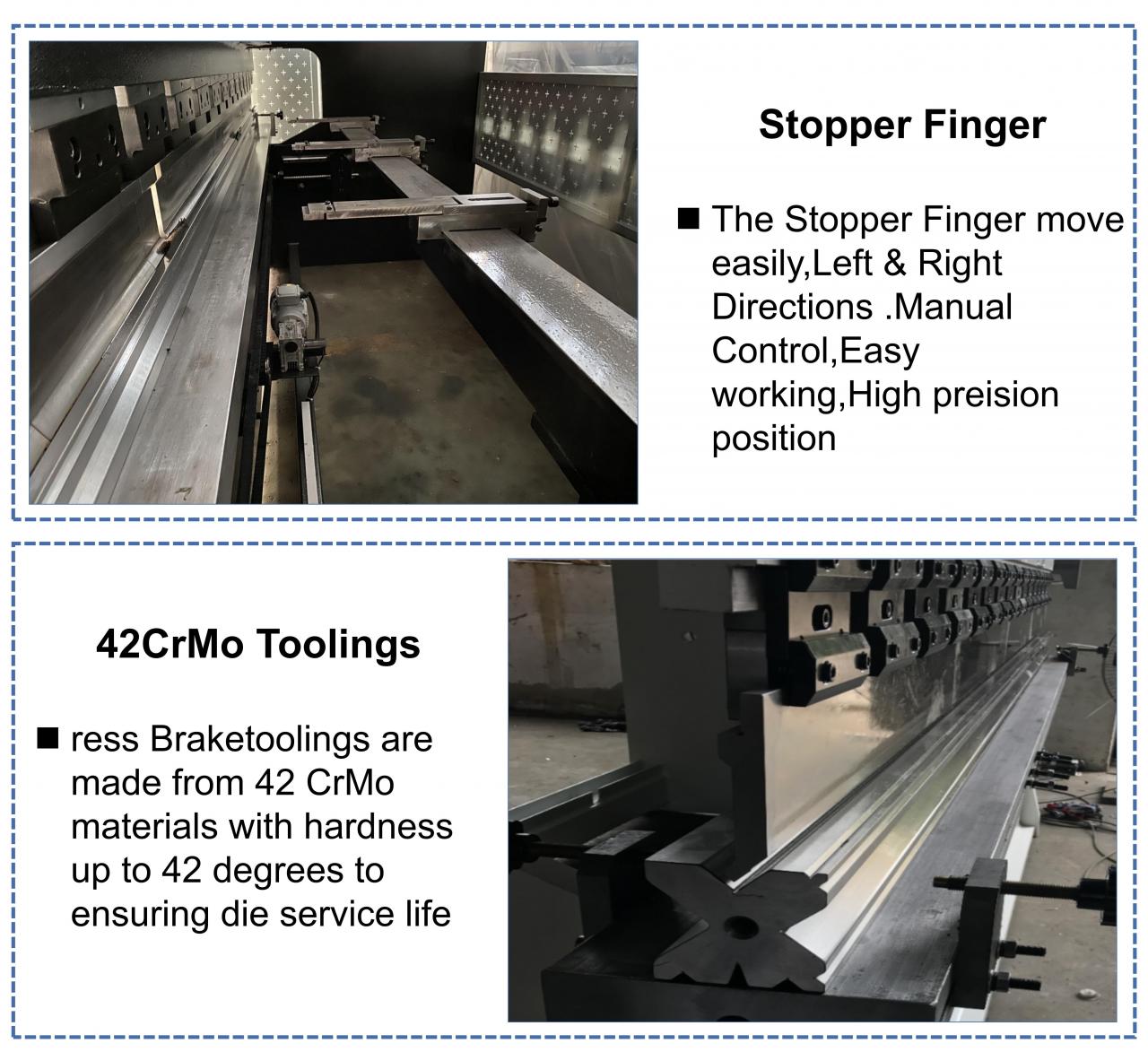

5. אצבעות עצירה מתכווננות.

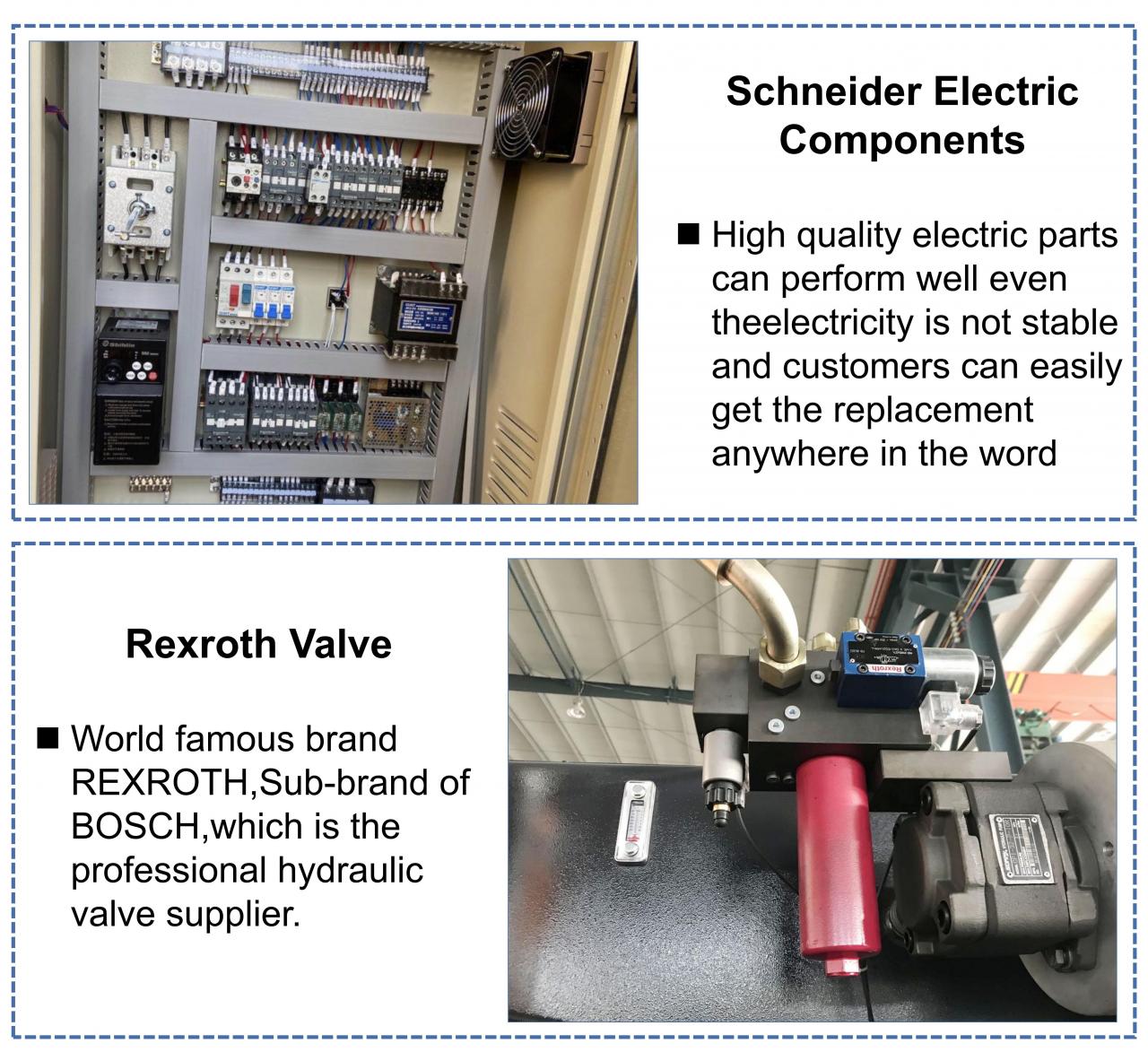

6. חשמל סטנדרטי משניידר, צרפת.

7. מחברי צינור שמן סטנדרטיים מבית EMB גרמניה.

8. שסתומים ומשאבת שמן סטנדרטיים מבית Bosch Rexroth גרמניה.

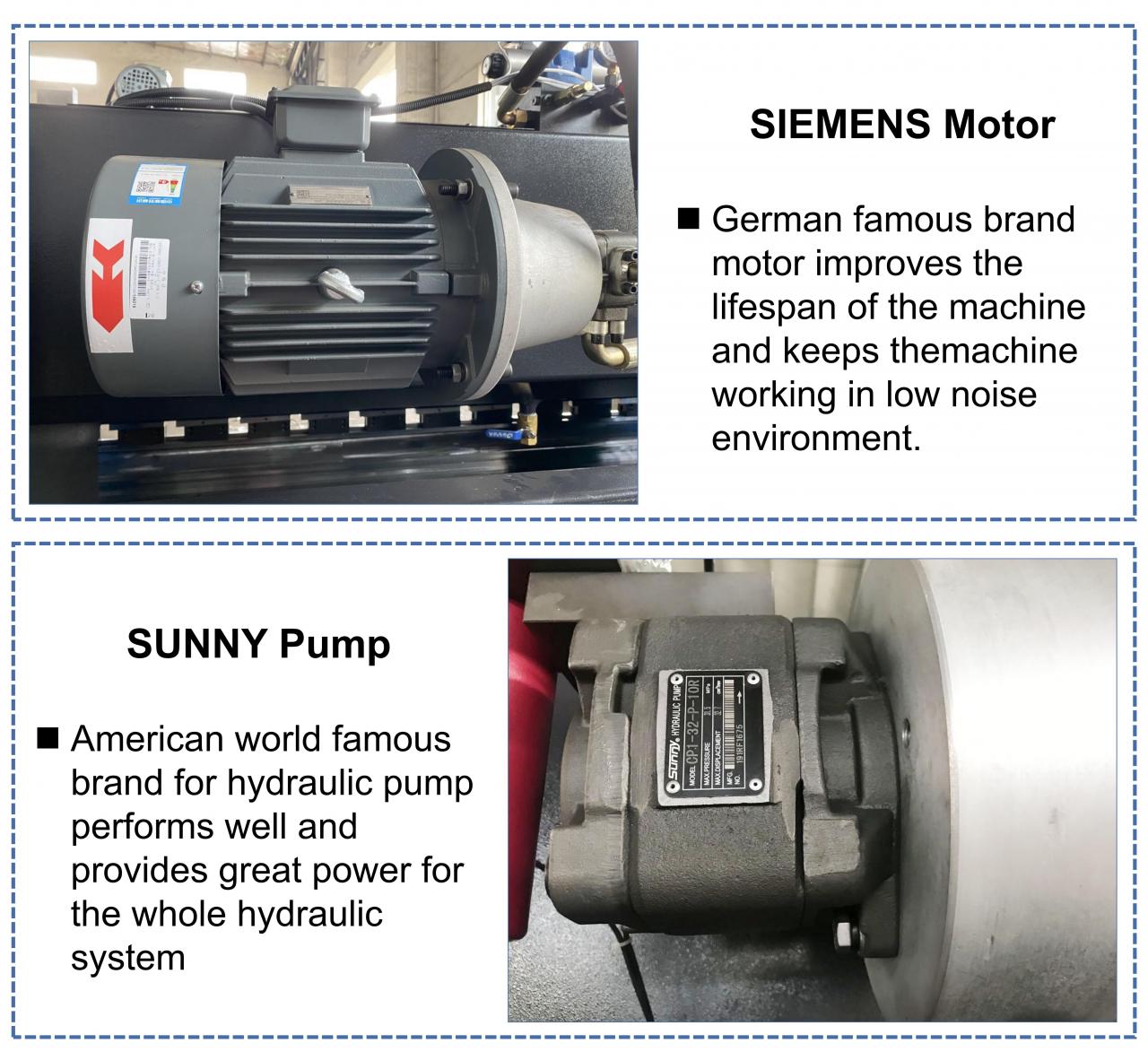

9. מוטרו ראשי סטנדרטי מבית סימנס גרמניה

10. הגנת עומס יתר הידראולית וחשמלית

מערכת Chines ESTUN E21 NC

לוח קופסת LCD מונוכרום גורם אינטגרלי ניתן לתכנות באופן חופשי

בקרת מיקום אוטומטית (מנוע קומן או ממציא)

תוספת היסט ציר ממסר זמן פנימי

מונה מלאי וממסר זמן פנימי

תצוגת מיקום B1ackgauge עם 0.01 מ"מ

טכניקת ייצור

פריט	יחידה	מִפרָט
דגם מכונה		100T-2500	100T-3200	100T-4000
כוח נומינלי	ק.נ	1000	1000	1000
אורך שולחן עבודה	ממ	2500	3200	4000
מרחק בין עמודות	ממ	1900	2600	3200
עומק גרון	ממ	320	320	320
מקסימום שבץ שקופיות	ממ	120	120	120
מקסימום גובה סגור	ממ	370	370	370
זמני נסיעה	זמן/דקה	15	15	15
כוח מנוע ראשי	Kw	7.5	7.5	7.5
מקסימום לחץ הידראולי	Mpa	25	25	25
מידות מתאר	מ"מ	2500*1600*2400	3200*1600*2500	4000*1600*2500

פרטים

• Slider Stroke (מ"מ): 110 מ"מ
• רמה אוטומטית: חצי אוטומטי
• עומק גרון (מ"מ): 200 מ"מ
• סוג מכונה: מסונכרן, מוט פיתול, בלם NC
• אורך שולחן העבודה (מ"מ): 2500
• רוחב שולחן עבודה (מ"מ): 2500 מ"מ
• גודל: 2545x1510x2050
• מצב: חדש
• חומר / מתכת מעובד: נירוסטה, פלדת פחמן, אלומיניום
• אוטומציה: אוטומטית
• משקל (ק"ג): 6500
• הספק מנוע (קוואט): 5.5 קילוואט
• נקודות מכירה מרכזיות: קל לתפעול
• אחריות: 5 שנים
• תעשיות ישימות: חנויות לתיקון מכונות, מפעל ייצור, עבודות בנייה
• מיקום אולם התצוגה: אינדונזיה
• סוג שיווק: מוצר רגיל
• דוח בדיקת מכונות: מסופק
• בדיקת וידאו יוצאת: מסופק
• אחריות לרכיבי הליבה: 5 שנים
• רכיבי ליבה: מנוע, משאבה
• רכיבי חשמל: שניידר צרפת
• מנוע סרוו/ הנעה סרוו: YASKAWA
• מתח: 220V/380V/415V/440V/מותאם אישית
• מנוע: סימנס גרמניה
• בורג כדורי: HIWIN TBI
• לחץ נומינלי (kN): 1600 kN
• מקסימום פתיחה: 370 מ"מ
• מרחק מוטות: 1970 מ"מ
• צבע: מותאם אישית
