Qc11k מכונת גזירה הידראולית ומכונת גזירה בגיליוטינה לחיתוך פחים

תיאור מוצר

מבנה המסגרת של מכונת הגזירה מאמץ ריתוך של כל פלדה; למסילות ההובלה ארבע הפינות ושמונה צדדיות זווית ישרה יש דיוק גבוה, קשיחות טובה וטעינה הידראולית מראש. המערכת ההידראולית מאמצת שסתום משולב דו-כיווני, וניתן לצייד אותה בתצוגה דיגיטלית, התקן הגנה פוטו-אלקטרי ושולחן עבודה נייד. למכונת הגזירה יש פונקציה כפולה של המחוון העליון והרפידה הידראולית התחתונה, וניתן ללחוץ על מהלך לחץ העבודה בטווח שצוין. התהליך דורש התאמה, והתפעול פשוט וריכוזי באמצעות כפתורים.מאפייני ביצועי המכונה

1. מכונת הגזירה מאמצת את מבנה המסגרת המרותכת הכוללת ונתונה לטיפול הזדקנות רטט. לכלי המכונה קשיחות טובה, דיוק גבוה ושימור דיוק טוב.

2. מכונת הגזירה מאמצת מסילה מובילה לגלגול של פיר תלת נקודות. מחזיק הכלים העליון מבצע גלגול ללא פערים בין מסילות ההובלה המתגלגלות, וניתן לסובב את גלגל היד כדי להתאים את חיי השירות של הלהב.

3, תמיכת להב מזיז ולהב ארוך עם ארבעה להבים, קל להתאים את אחידות מרווח הלהב, לשפר את איכות החיתוך ולהאריך את חיי הלהב.

4. מכונת הגזירה מאמצת את המערכת הסינכרונית של צילינדר מסוג סדרתי. המכונה לחוץ באופן שווה. על ידי התאמת הזרימה של גליל הסדרה, ניתן להתאים בקלות את זווית הגזירה כדי לענות על הצרכים של לוחות גזירה שונים.

5. מכונת הגזירה מאמצת מכשיר מד אחורי ממונע ומונה אלקטרוני כדי להקל על התאמת מיקום המד האחורי. פרטים תמונות

בקר אופציונלי

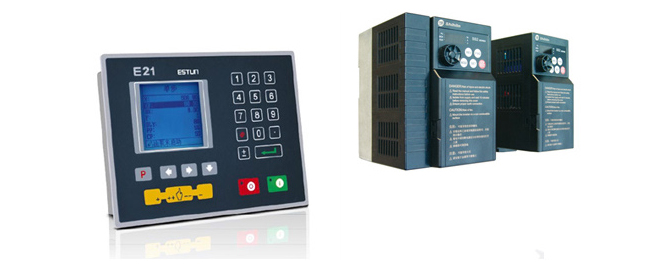

ממיר ESTUN E21 Shihlin

שליטה בממיר E21 Shihlin באמצעות תקשורת אוטובוס, החיווט פשוט, הביצועים טובים, מד אחורי ניתן למקם במהירות ובדייקנות. ממסר זמן וזווית גזירה מובנים, פונקציית לוגיקה חלקית מתממשת. הוא מוצג בעלות נמוכה ויעילות גבוהה.

יציבות סופר וחיי שירות ארוכים.

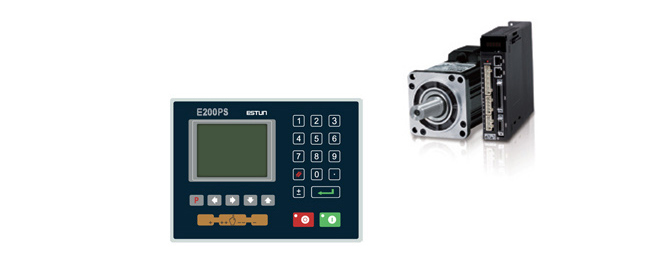

ESTUN E200PS, סין

ה-E200PS עם תצוגת LCD צבעונית HD, אפשרויות שפה סינית ואנגלית כאחד, צג פרמטרים לתכנות, תכנות מהיר ונוח יותר. טכנולוגיית CAN bus, בקרת סרוו X, ציר A, דיוק בקרה גבוה, רזולוציה עד 0.001; פשוט להתקין חיווט, לשפר את אמינות המערכת.

מרווח להב מובנה, מהלך חיתוך, ויתורים ופונקציות בקרה אחרות מעכבים, בהתאם לצורך בפועל להגדיר את הפרמטרים של הפער, לחתוך ויתורים ובקרה אחרת בזמן אמת.

עם אבחון עצמי ופונקציות אזעקה בזמן אמת, איתור באגים ותחזוקה נוחים יותר.ממשק אבטחה להזמנה להרחבה קלה.

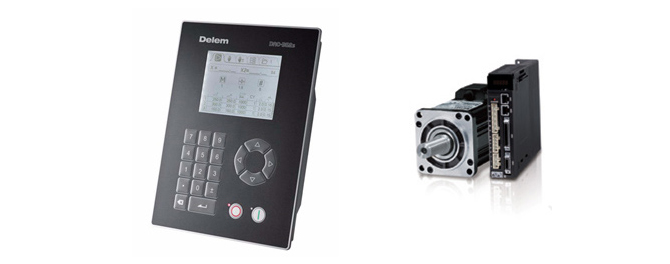

Delem DAC-360s, הולנד

בקרת DAC-360 מספקת פתרון מלא למכונות גזירה. זה כולל שליטה במד אחורי, זווית חיתוך, אורך מהלך ומרווח, על בסיס האלקטרוניקה המתקדמת.

מלבד בקרת המדידה האחורית, ה-DAC-360 מחשב אוטומטית את ההגדרה הנדרשת עבור זווית החיתוך והרווח בהתאם לתכונות החומר ולעובי. אורך המהלך מוגבל לזמן ייצור מינימלי וקשור לאורך החומר לחיתוך. בקרת לחץ מלאה עבור הידוק וחיתוך היא על סיפון ה-DAC-360.

עם מסך ה-LCD הבהיר שלו מוצעת פעולה ברורה וקלה. התכנות המספרי ידידותי למשתמש ומנחה את המפעיל באפשרויות התכנות.

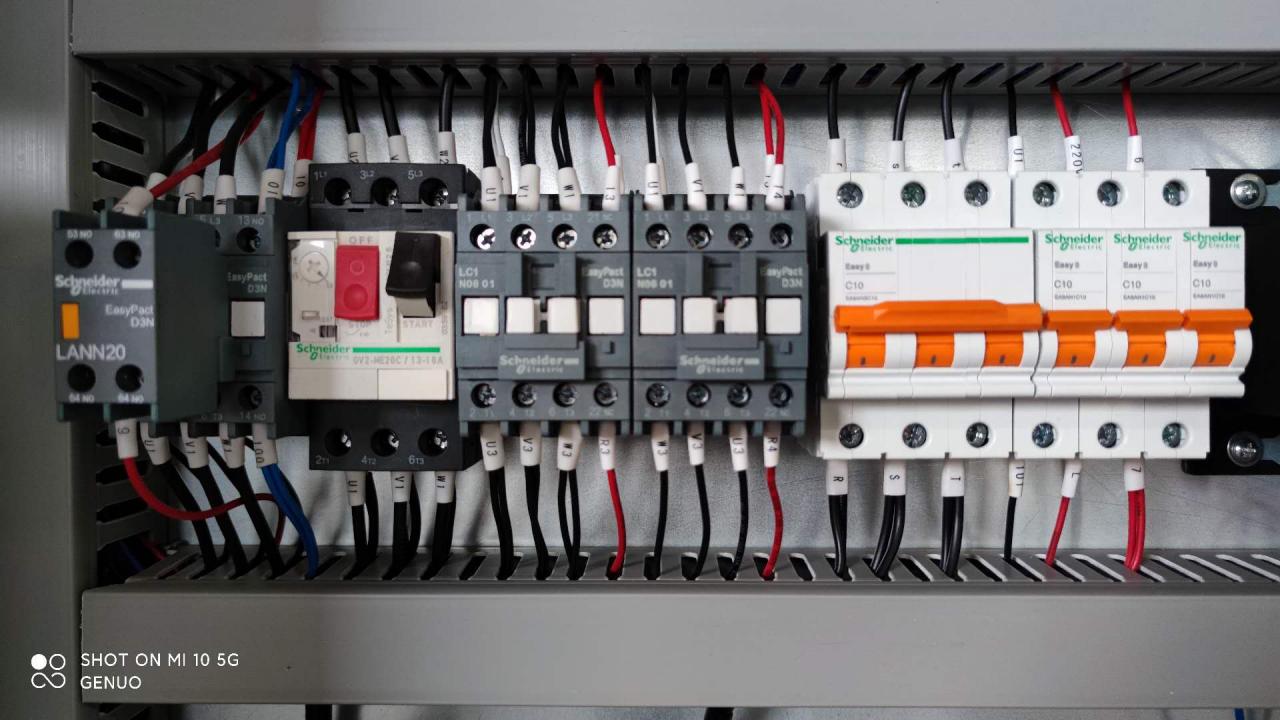

חשמל יציב

ארון עמיד צרפת שניידר חשמל מבטיח את הפעולה היציבה של המכונה.חיבור וסידור קו סבירים מפחיתים מאוד את שיעור הכשלים. והמפעיל וכל חלקי המכונה שיחקו הגנה טובה. סרוו והנעה אופציונלית כדי לשפר את דיוק המיקום של ציר האחורי (X) .

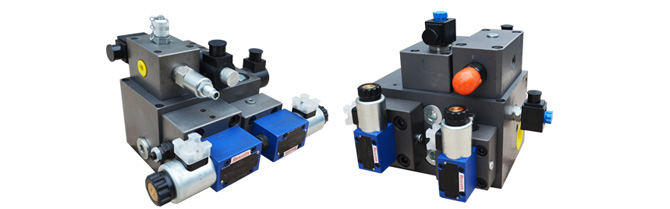

מערכת הידראולית מעולה

מערכת הידראולית משולבת, תגובה מהירה. שיעור הכשלים הנמוך גורם למכונה לפעול בבטחה, יעילה ויציבה. כל סדרת התקן מצוידת בצינור מגולוון כשהוא נמשך קר ומפרק צינור גרמני. הפחית את הסיכון לדליפת שמן ב-50% בהשוואה לגומי וצינורות מרותכים ללא תפרים. וביכולים להיות חיי שירות ארוכים יותר.

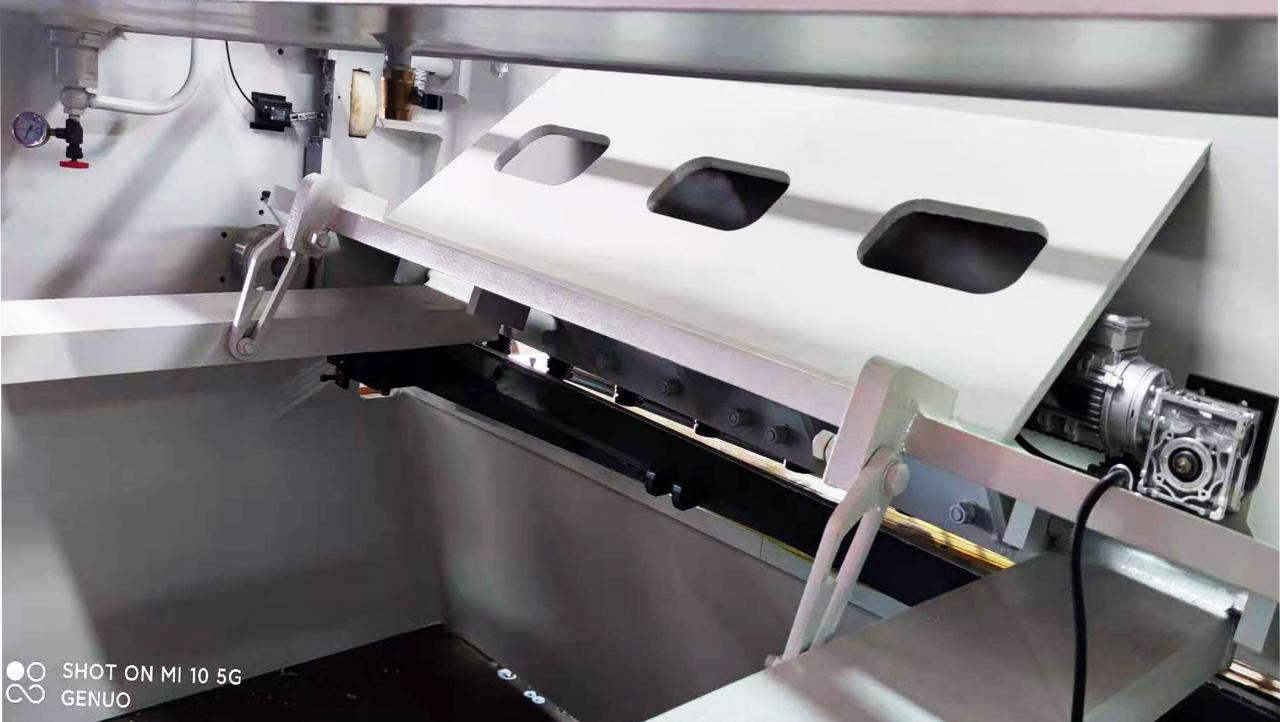

מד אחורי דיוק גבוה

מבנה המדריך הליניארי של בורג הכדור הייחודי והחדשני מבטיח דיוק מיקום גבוה. כלל מנחה קרן מתכוונן ומבנה שידור סינכרוני, יציב ואמין. מבנה מנגנון הרמה אופציונלי לחיתוך חלקת העבודה מחוץ לטווח המדידה האחורית. בעת חיתוך לוחות מתכת דקות ורחבות, ניתן לבחור מתקן תמיכה פניאומטי. טווח מיקום מוגדל הופך את החיתוך ליעיל ומדויק יותר.

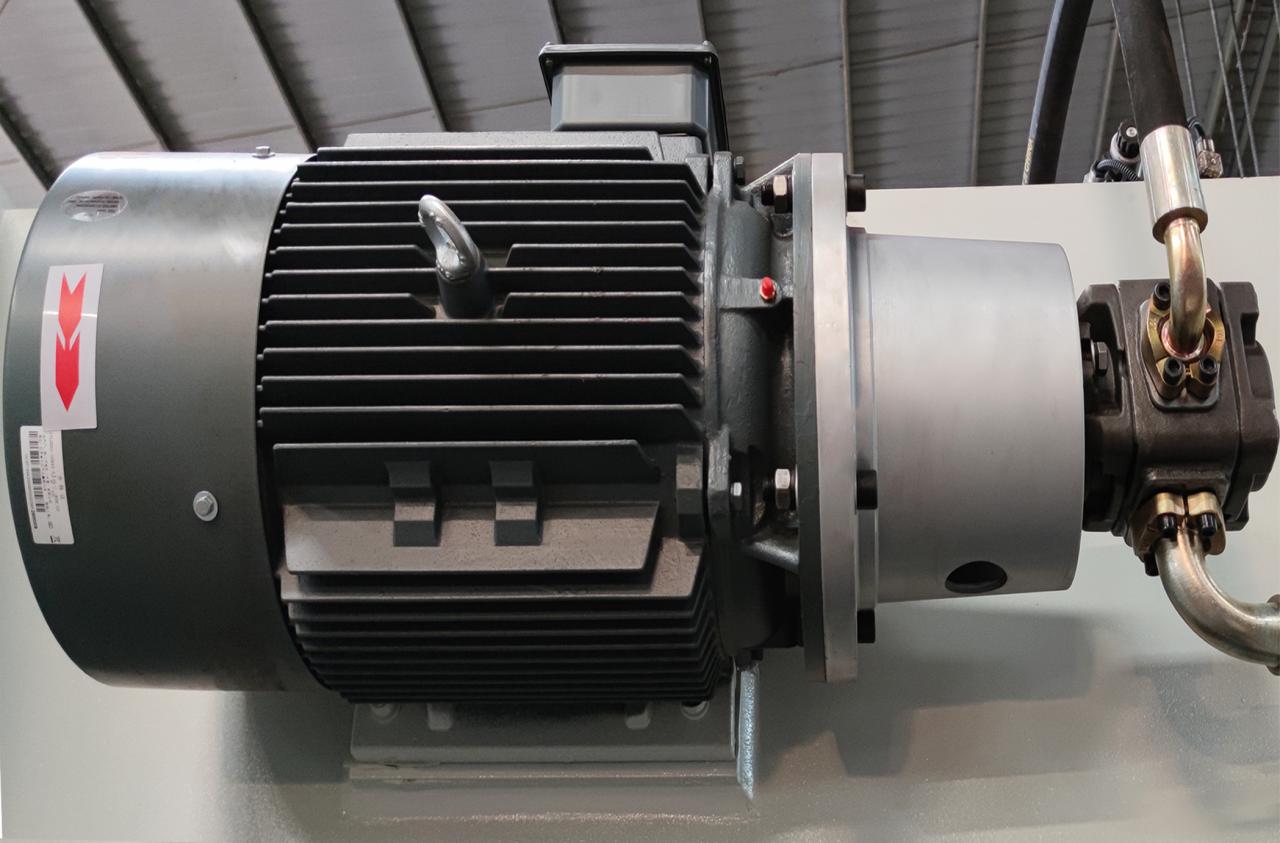

מערכת חשמל נמוכה ברעש

שימוש במנוע הראשי של סימנס בגרמניה ובמשאבת שמן גיר SUNNY בארה"ב מבטיחים את חיי השירות של המכונה ומשפרים את יציבות העבודה של המכונה. במקביל, מתקן הצימוד המיוחד גם מפחית מאוד את רעש המכונה בתהליך הריצה.

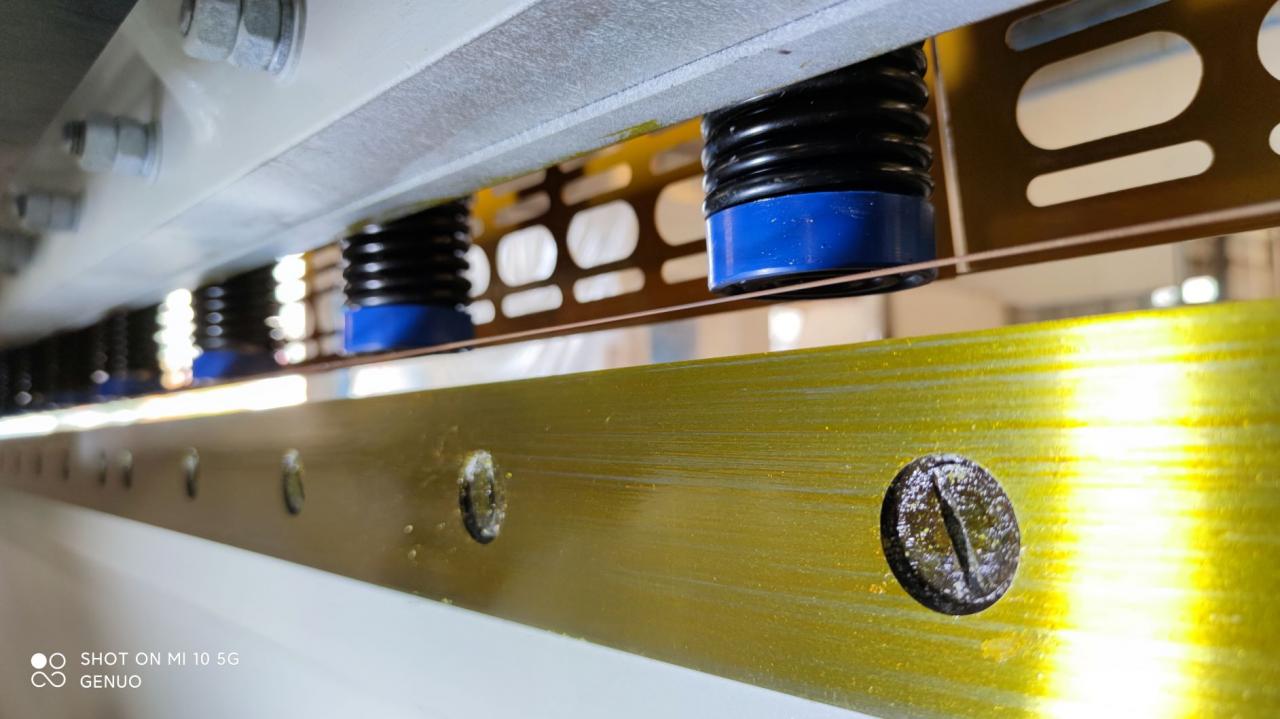

צילינדר עם מחזיק למטה מערכת הפעלה

המבנה הייחודי של צילינדר לאמץ קפיץ חיצוני. כאשר החלק התחתון עם אטמי חומר מיוחדים, כדי להימנע מהשארת קו עקבות על סגסוגת האלומיניום או חומר רגיש אחר. עמידות ויציבות שופרו. מובנה בפטנט רפידת גומי שיכוך חזרה וחותמת NOK טבעת, הפחתת רעש ותקלות דליפת שמן בהשוואה לצילינדר המסורתי עם מחזיק למטה. התקן יישור תאורה, מועיל לסימון ידני לגזירה. אופציונלי.

להבים באיכות טובה

מיוצרת באמצעות פלדת כלי סגסוגת באיכות טובה כדי לעמוד בדרישות עמידות בפני גזירה והתנגדות גבוהה לשחיקה. המכונה מצוידת בלהב גזירה 9CrSi, 6CrW2Si ו-SKD-11 כולו פלדה. בעת חיתוך לוח מתכת מיוחד, להב חומר H13, DC53 הם אופציונליים כדי להבטיח אפקט גזירה יציב יותר וטוב יותר.

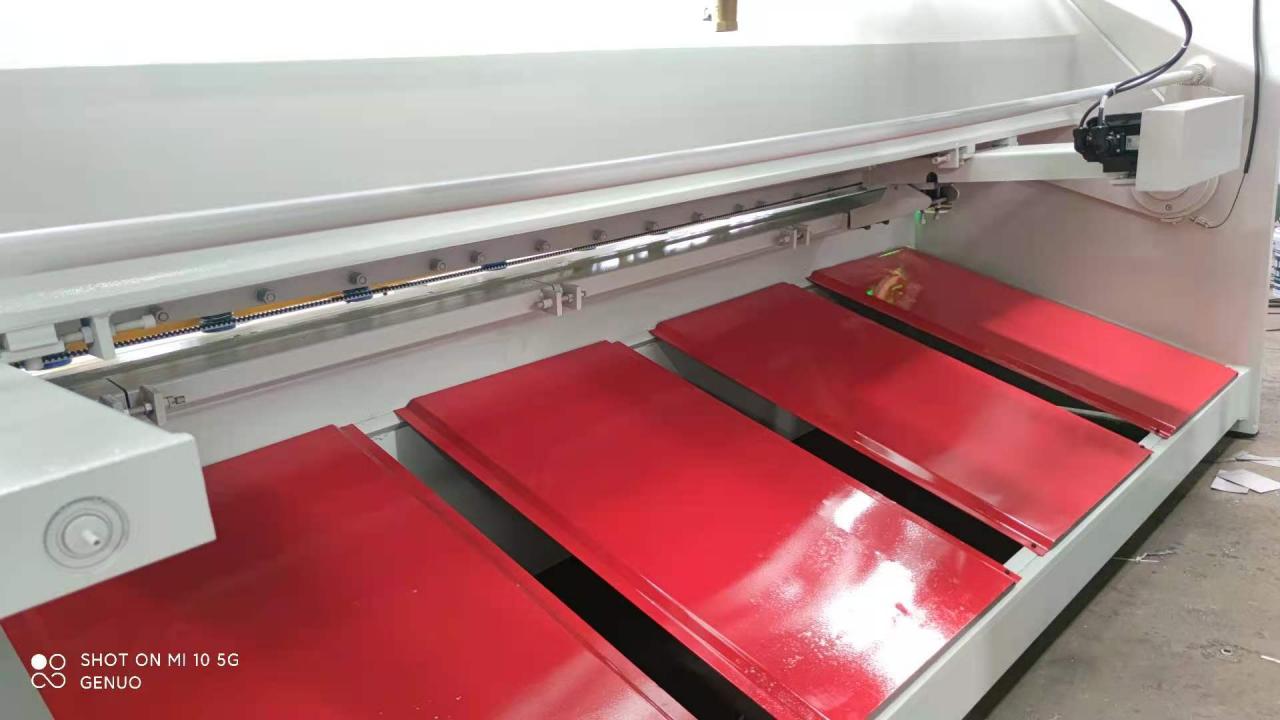

התקנה אופציונלית

צלחת Slide משופעת ו
מכשיר תמיכה פניאומטי
וילון קל

יחידת קירור מאוורר שמן

הגנת לייזר
הזנה אוטומטית קדמית

TypeQC11K(Y)	עובי חיתוך	אורך חיתוך	מלאך חותך	טווח מד אחורי	מלאי (נ/דקה)	כוח מרכזי	משקל (ק"ג)	ממד L*W*H(m)
8/2500	1~8 מ"מ	2500 מ"מ	0.5-2°	10-600 מ"מ	14	11 קילוואט	4800	3.1*1.8*2.1
8/3200	1~8 מ"מ	3200 מ"מ	0.5-2°	10-600 מ"מ	12	11 קילוואט	6000	3.8*1.8*2.1
8/4000	1~8 מ"מ	4000 מ"מ	0.5-2°	10-600 מ"מ	10	11 קילוואט	8900	4.6*1.8*2.1
8/5000	1~8 מ"מ	5000 מ"מ	0.5-2°	10-600 מ"מ	8	11 קילוואט	11500	5.7*1.9*2.2
8/6000	1~8 מ"מ	6000 מ"מ	0.5-2°	10-600 מ"מ	6	11 קילוואט	16000	6.7*1.9*2.2

שאלות נפוצות

שאלה 1. מה לגבי איכות המכונה שלך?

ת1: המכונות שלנו מופצות ברחבי העולם לכ-50 מחוזות שבהם יש תעשיית לוחות מתכת, יש מכונות מבריקות והיכן שיש את המכונות שלנו, יש מוניטין טוב ושביעות רצון משתמש מסוף.

ש 2: אתה היצרן או סוחר בהשוואה?

A2: אנחנו היצרן של 100% עם יותר מ-20 שנות ניסיון בייצור.

שאלה 3. מה דעתך על השירות לאחר המכירה שלך?

A3: 1. פתרונות טכניים: אנו יכולים לספק פתרונות טכניים תוך יום אחד.
2. וידאו מקוון: הראה לך וידאו עובד מכונה במפעל. (עדכן כל שבוע)
3. שירות התקנה: זה זמין עם כל המכונות שלנו, ניתן לספק וידאו חי. אנחנו יכולים גם לשלוח טכנאי למפעל הלקוח עבור מכונות התקנה. (הלקוחות צריכים לשלם רק עבור עלות הטיסה והמלון.)
4. שירות הדרכה: הטכנאי שלנו ילמד אותך איך להשתמש במכונות שלנו. כמו כן, תוכל לשלוח את הטכנאי שלך לחברה שלנו כדי ללמוד כיצד להפעיל מכונות.
5. אחריות איכות: 1 שנה אחריות, אנו מספקים שירות לכל החיים. אנו מארגנים בדיקה סופית לפני המשלוח, לאחר שווידאתם שהמכונה היא הביצועים הטובים ביותר, ואז מבצעים משלוחים.
6. שיעור תגובה של 100%: אנו נשיב לשאלותיך תוך 12 שעות.

פרטים

• מקום מוצא: אנהוי, סין
• שם מותג: RAYMAX
• מצב: חדש
• סוג: מכונות גזירה
• בדיקת וידאו יוצאת: מסופק
• דוח בדיקת מכונות: מסופק
• סוג שיווק: סופר איכותי
• אחריות על רכיבי הליבה: שנה
• רכיבי ליבה: PLC, מנוע, מיסבים, תיבת הילוכים, מנוע, מיכל לחץ, ציוד, משאבה
• מתח: 220/380/415, 220V/240V/380V/400V/415V
• כוח מדורג: 11
• מימד (L*W*H): 4600*1800*2050
• שנה: 2020
• אחריות: 1 שנה
• נקודות מכירה מרכזיות: מחיר תחרותי
• תעשיות רלוונטיות: בתי מלון, חנויות בגדים, חנויות לחומרי בניין, חנויות לתיקון מכונות, מפעל מזון ומשקאות, חוות, מסעדות, שימוש ביתי, קמעונאות, בתי דפוס, עבודות בנייה, אנרגיה וכרייה, חברת פרסום
• מיקום אולם התצוגה: מצרים, בריטניה, ארצות הברית, איטליה, הפיליפינים, פקיסטן, רוסיה, אוסטרליה
• סוג מכונה: מכונת חיתוך גיליוטינה
• מותג: RAYMAX
• יישום: חיתוך גיליונות מתכת
• עובי חיתוך: 1-8 מ"מ
• זווית חיתוך: 0.5-1.5°
• בקר: E21S,E200PS,DAC360
• אריזה: סרט מתפתל מפוליאתילן
• צבע: נבחר על ידי הלקוח
• שירות לאחר המכירה מסופק: חלקי חילוף חינם, התקנה בשטח, הזמנה והדרכה, שירות תחזוקה ותיקון בשטח, תמיכה מקוונת, תמיכה טכנית בווידאו
• שירות לאחר אחריות: תמיכה טכנית בווידאו, תמיכה מקוונת, חלקי חילוף, שירות תחזוקה ותיקון בשטח
• מיקום שירות מקומי: מצרים, בריטניה, ארצות הברית, איטליה, הפיליפינים, פקיסטן, הודו, אוסטרליה
• הסמכה: CE ISO
• משקל: 8500 ק"ג
