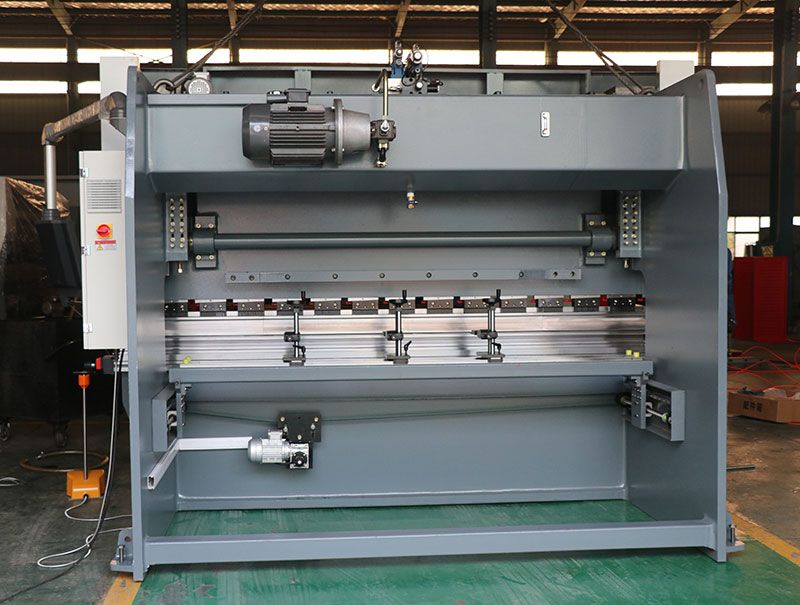

בלם לחץ מתכת Wc-63t/3200 מכונת כיפוף גיליונות מתכת Cnc בלם לחץ הידראולי

תיאור מוצר

בלם לחץ מתכת בלם לחץ מתכת WC-63T/3200 מכונת כיפוף גיליונות מתכת Cnc בלם לחץ הידראולי

דגם: KCN-6332

בקרת CNC 2 צירים (X, Y,)

X: מד אחורי מלפנים ומאחור; Y: שבץ רם

W: הכתרת שולחן עבודה (אופציונלי)

פונקציות ותכונות עיקריות

1. מבנה מרותך ומעובד כולל.

2. חוזק מכני גבוה וקשיחות חזקה.

3. מהלך רם הידראולי מתקרב כלפי מטה, יציב ואמין.

4. E21 יכול לשלוט על התנועה של מהלך האיל והמנע לאחור, ולהשיג מיקום יעיל ומדויק ביותר.

5. פיצוי טריז על הידוק האגרוף העליון.

6. הידוק להבים עליונים פשוטים עם טריזים לכוונון מיקרו, לתפעול קל ודיוק גבוה.

7. 2 זרועות תומכות סדין קדמיות מותקנות על חריץ T של המיטה.

8. קוביות מוצקות בלוק אחד עם ארבע פנים מרובות V.

9. הידראוליקה יציבה ואמינה מאושרת.

10. עצור אצבעות עם מילסקל למכונת כיפוף צלחת.

פרמטרים טכניים

לא.	פריט	פָּרָמֶטֶר	יחידה
1	לחץ נומינלי	630	ק.נ
2	אורך השולחן	3200	מ"מ
3	Max.Slider שבץ	120	מ"מ
4	מקסימום גובה סגירה	350	מ"מ
5	בין עמודות	2600	מ"מ
6	עומק גרון	250	מ"מ
7	כוח מנוע ראשי	5.5	KW
8	ירידה במהירות	120	מ"מ/שנייה
9	לחיצה על מהירות	10	מ"מ/שנייה
10	מהירות החזרה	90	מ"מ/שנייה
11	ציר בקרה	X Y	/
12	שבץ ציר X	500	מ"מ
16	פקקים למדודים אחוריים	2	/
17	מימד כולל	L 3500	מ"מ
		W 1500	מ"מ
		H 2300	מ"מ
18	משקל המכונה	5000	ק"ג

תמונות מפורטות

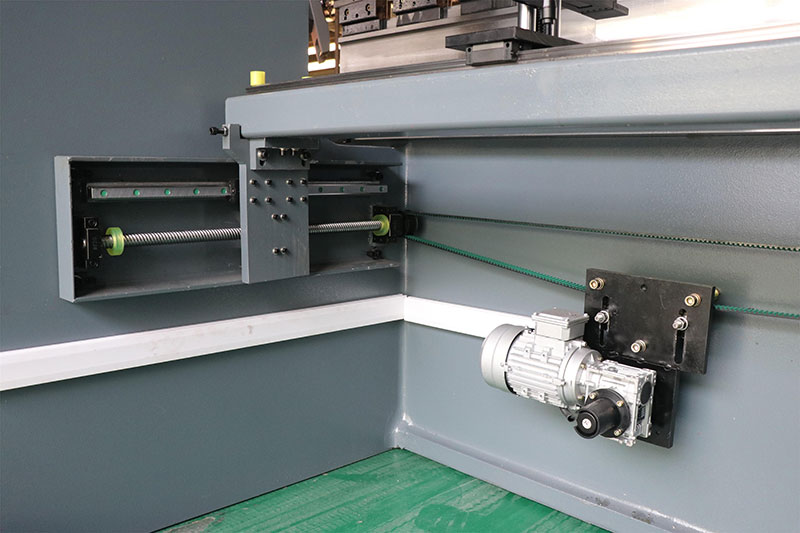

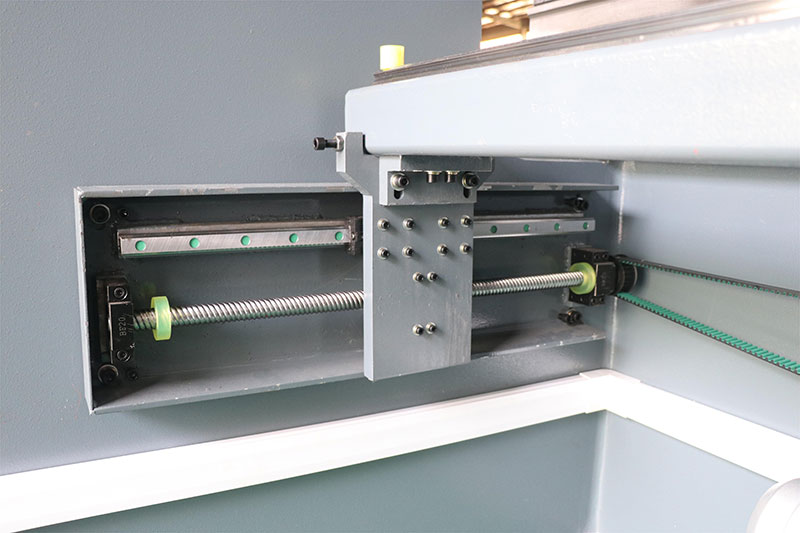

מד אחורי עם בורג כדורי ומוביל אניה

כוונון רב תכליתי של גלגל ההידוק.

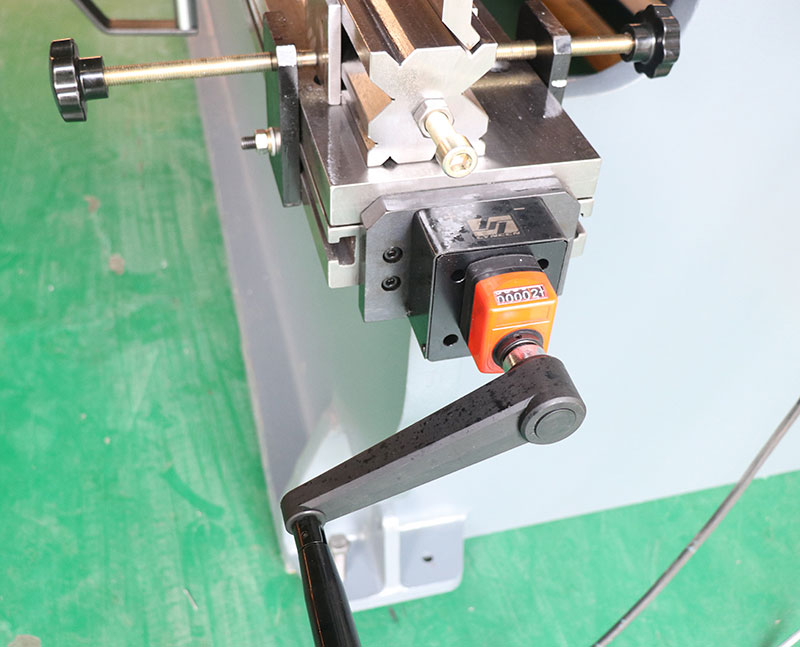

הכתרת שולחן ידנית (אופציונלי)

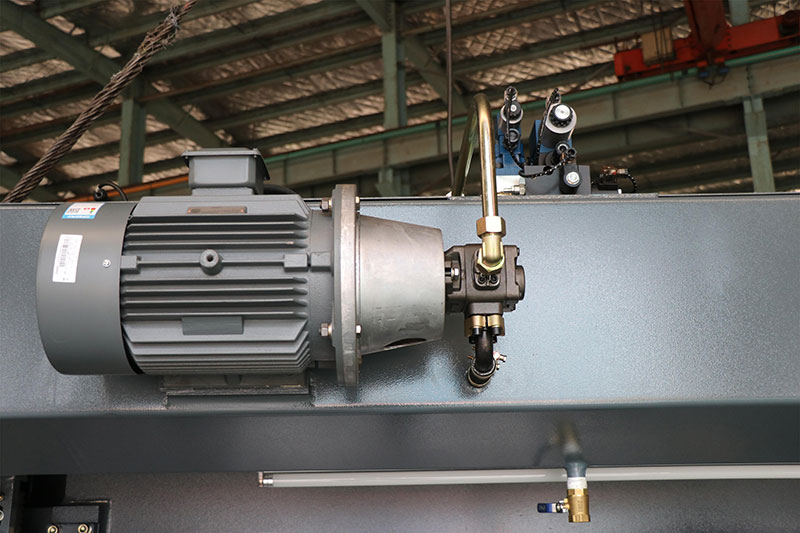

המותג הגרמני הראשי של סימנס.

Sunny pump מותג ארה"ב.

שסתום Rexroth מותג גרמני.

הידוק שחרור מהיר בסגנון אירופאי

המסלול משתמש בפליז, עמיד בפני שחיקה, חיי שירות ארוכים.

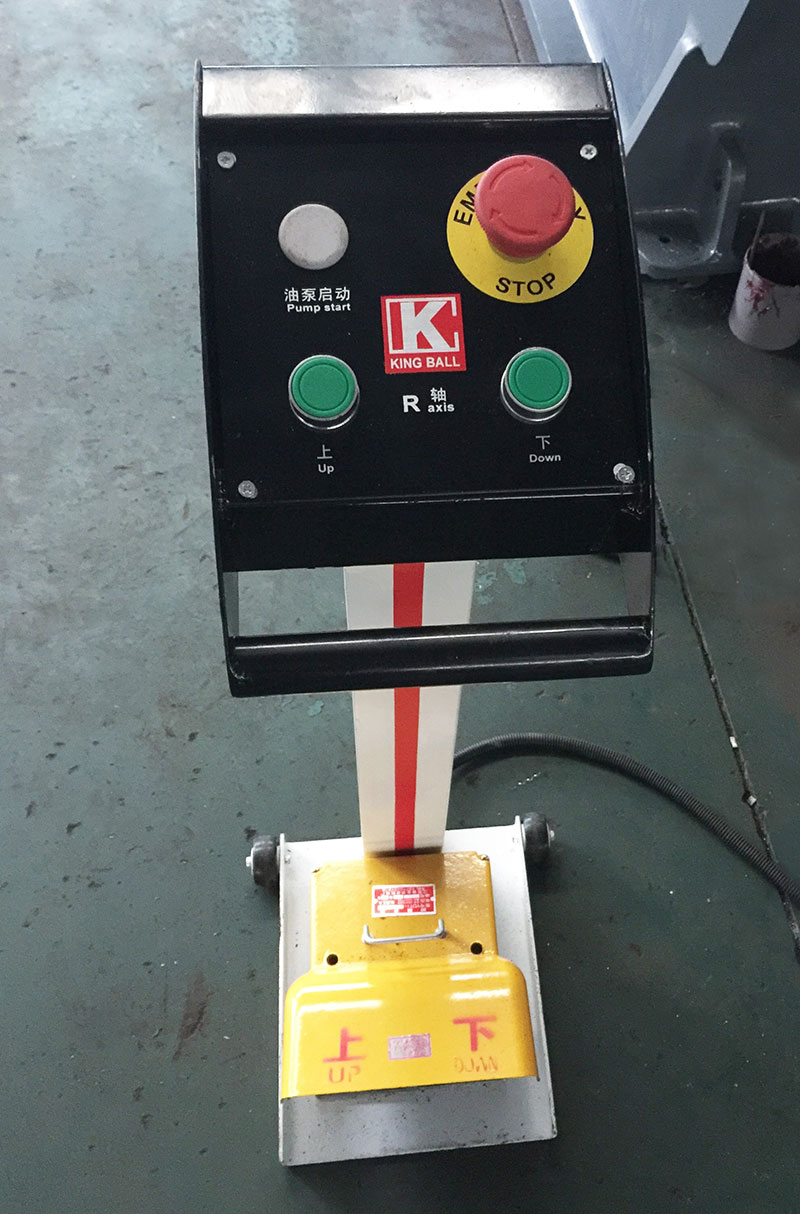

מתג דוושה עם עצירת חירום, תפעול בטוח, הבסיס עם רולים קל להזזה.

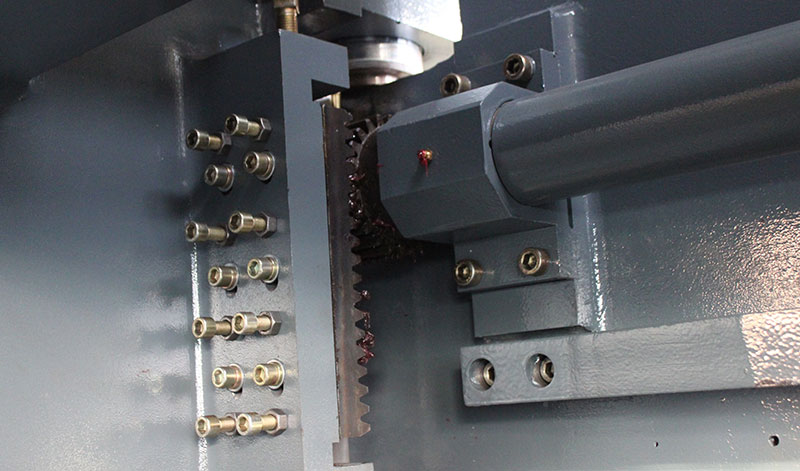

מוט הפיתול מסונכרן עם מתלה ההילוכים. דחף מהר, קל להתאים את שני הצדדים של הסנכרון.

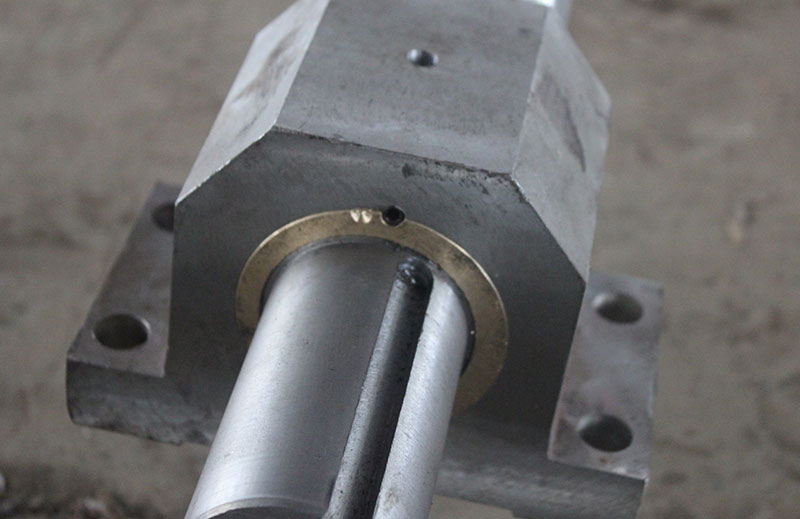

המחבר שימוש בלאי פליז עמיד.

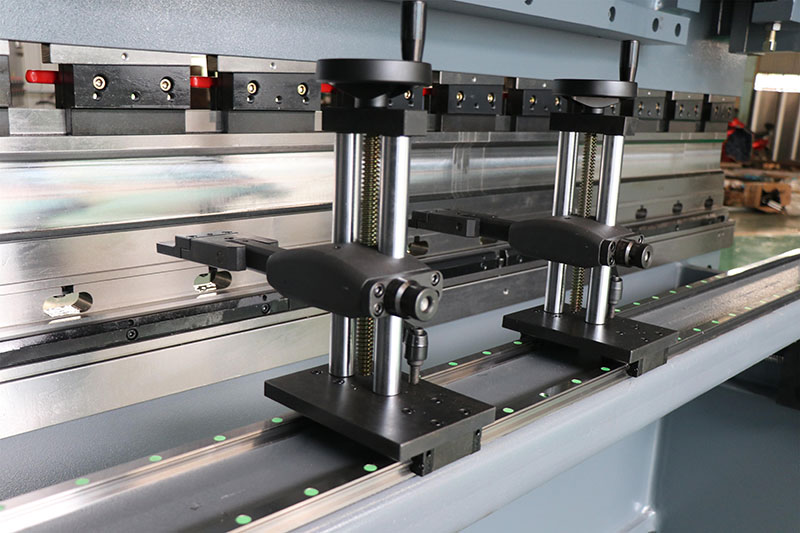

הפקק למעלה ולמטה באמצעות ידני, הזז ימינה ושמאלה על שני מדריכים ליניאריים.

תצורה ראשית

שֵׁם	יַצרָן
בקר CNC	E21 Estun China Brand
מנוע מרכזי	מותג סימנס גרמניה
רכיבים חשמליים	מותג שניידר צרפת
משאבת ציוד	מותג סאני ארה"ב
טבעת איטום	מותג NOK יפן
מערכת הידראולית	מותג Boschrexroth גרמניה
בורג כדורי, מדריך לינארי	מותג HIWIN טייוואן
מחבר צינורות	מותג EMB גרמניה
כונן תדר משתנה	מותג שילין טייוואן

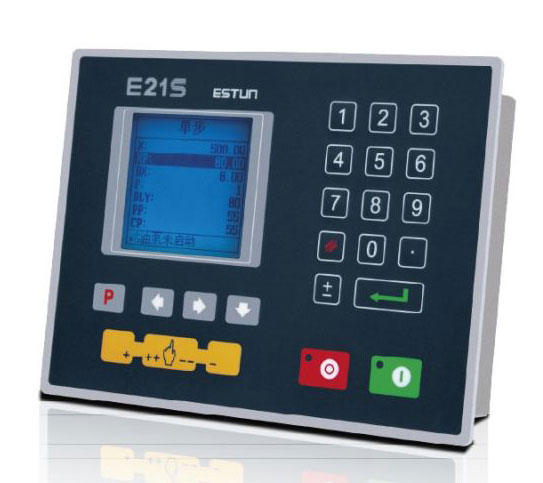

בקר E21 NC

בקרת מד אחור וחסימה

בקרה למנועי AC כלליים, מהפך תדרים מיקום חכם

מונה מלאי הגדרת זמן החזקה/פירוק

זיכרון תוכנית של עד 40 תוכניות עד 25 שלבים לתוכנית

מיקום צד אחד פונקציית Retract

גיבוי/שחזור מפתח אחד של פרמטרים מ"מ/אינץ'

סינית/אנגלית

האביזרים הסטנדרטיים נמצאים להלן:

• בורג עוגן
• אגוז משושה
• טבעת איטום
• אֶטֶם
• אקדח גריז
• מפתח אלן
• מתג רגל
• זרועות תמיכה קדמיות
• מפתח קופסת חשמל, מפתח לוח בקרה
• מדריכי הפעלה

השירות שלנו

שירותי מכירה מוקדמת:

1. תמיכה בבירור וייעוץ
2. תמיכה בבדיקות לדוגמה
3. לבקר במפעל שלנו

שירותים לאחר המכירה:

1. שנתיים תקופת אחריות
2. הדרכה כיצד להתקין ולהשתמש במכונת לחיצת הבלמים
3. מהנדסים זמינים לשירות מכונות מעבר לים

פרטים

• Slider Stroke (מ"מ): 120 מ"מ
• רמה אוטומטית: אוטומטית לחלוטין
• עומק גרון (מ"מ): 300 מ"מ
• סוג מכונה: מוט פיתול
• אורך שולחן עבודה (מ"מ): 3200 מ"מ
• רוחב שולחן עבודה (מ"מ): 200 מ"מ
• מצב: חדש
• חומר / מתכת מעובד: פליז / נחושת, נירוסטה, סגסוגת, פלדת פחמן, אלומיניום
• אוטומציה: אוטומטית
• שירותים נוספים: עיבוד שבבי
• שנה: 2022
• משקל (KG): 5000
• הספק מנוע (קוואט): 5.5 קילוואט
• נקודות מכירה מרכזיות: קל לתפעול
• אחריות: שנתיים
• תעשיות ישימות: חנויות לתיקון מכונות, מפעל ייצור
• מיקום אולם התצוגה: אין
• סוג שיווק: מוצר חדש 2020
• דוח בדיקת מכונות: מסופק
• בדיקת וידאו יוצאת: מסופק
• אחריות על רכיבי הליבה: שנתיים
• רכיבי ליבה: מנוע
• צבע: אופציונלי
• מערכת בקרה: E21S
• גובה פתוח: 350 מ"מ
• מתח: 220V/380V/415V/440V/מותאם אישית
• מידות: 3500*1500*2300 מ"מ
• פריט: לחץ בלם כיפוף Marchine
• מנוע ראשי: סימנס גרמניה
• מערכת הידראולית: Boschrexroth
• משאבת הילוכים: שמש
• לחץ נומינלי (kN): 630 kN
• הסמכה: ce
• שירות לאחר המכירה מסופק: התקנה בשטח, הזמנה והדרכה, שירות תחזוקה ותיקון בשטח, תמיכה טכנית בווידאו, תמיכה מקוונת
• שירות לאחר אחריות: תמיכה טכנית בווידאו, תמיכה מקוונת, חלקי חילוף, שירות תחזוקה ותיקון בשטח
