חיתוך מתכת הידראולי Steelworkers מכונה לחיתוך חיתוך חיתוך חיתוך

תיאור מוצר

עובדי הפלדה שלנו יביאו, איכות ופרודוקטיביות אופטימלית במחיר סביר לחברה שלך. מכונה אוניברסלית זו, אפשרה לך פונקציית ניקוב, חיתוך, חריצים, חיתוך ועוד רבים אחרים תלויים בתצורת הכלי שלך. מכונה זו מצוידת בשתי תחנות נפרדות המסוגלות לעבוד באופן עצמאי. חלקים מכניים מעובדים מדויקים מאוד ורכיבים הידראוליים וחשמליים עיקריים נבחרים הבטיחו תפקוד ארוך ללא שירות ופעולה יציבה בכל תנאי.

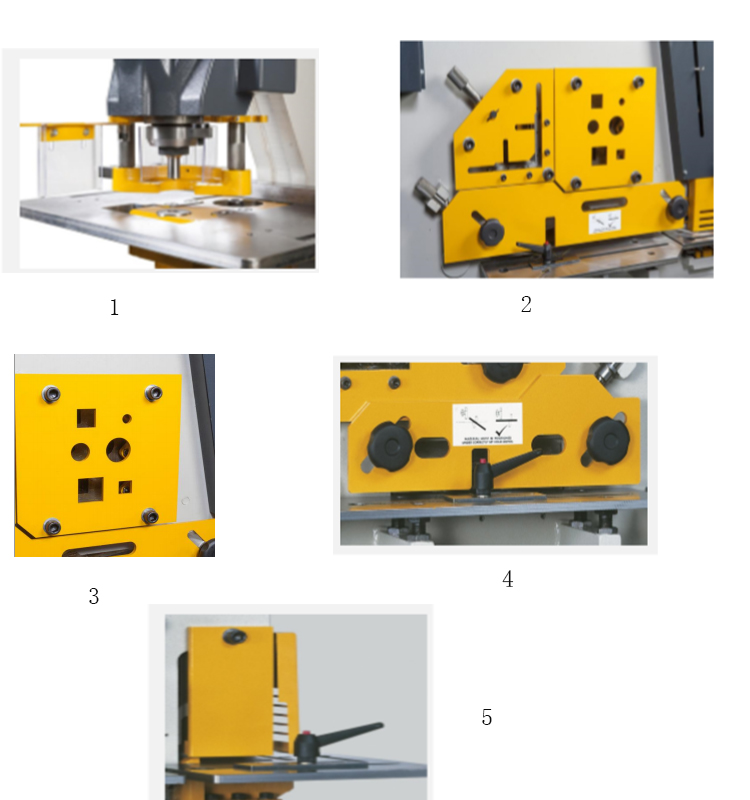

תמונות מפורטות

1. תחנת אגרוף

לאזור מיטת האגרוף הגדול יש בלוק קדמי נשלף והוא נועד לתת מגוון רחב מאוד של יישומי ניקוב. שולחן אגרוף עם כללים ומדריכים לעבודת חזרות מותקן כציוד סטנדרטי.

2. תחנת זווית

תחנה זו מספקת חיתוך זווית קיבולת גדולה ב-90° ו-45°. ניתן להשיג זוויות בין 45° ל-90° על ידי חיתוך תחילה ב-90° ולאחר מכן חיתוך אוגן לזווית הנדרשת בתחנת הגזירה

3. תחנת חיתוך חתך

המכונות מצוידות כסטנדרט בלהבים לחיתוך מוטות עגולים ומרובעים. עם ציוד נוסף, המכונות מסוגלות לחתוך, בצמצם זה, תעלה, קורות, חתך T ועוד פרופילים מיוחדים רבים אחרים.

4. גזירה

יחידת הגזירה מצוידת בלחיצה חזקה פשוטה הניתנת להתאמה לכל עובי חומר במסגרת יכולת החיתוך של המכונה. שולחן הזנת גזירה עם מובילים מתכווננים מותקן כדי לאפשר הזנה מדויקת של חומרים. ניתן לכוונן את המדריך כדי לאפשר חיתוך של עד 45° עבור פסים שטוחים או כדי לחתוך את זוויות הזווית הפלטה.

5. תחנת חריצים

עמדת החריצים מצוידת כסטנדרט בשולחן חריצים מלבני עם מעצורים אחוריים מתכווננים, המאפשרים מיקום חוזר.

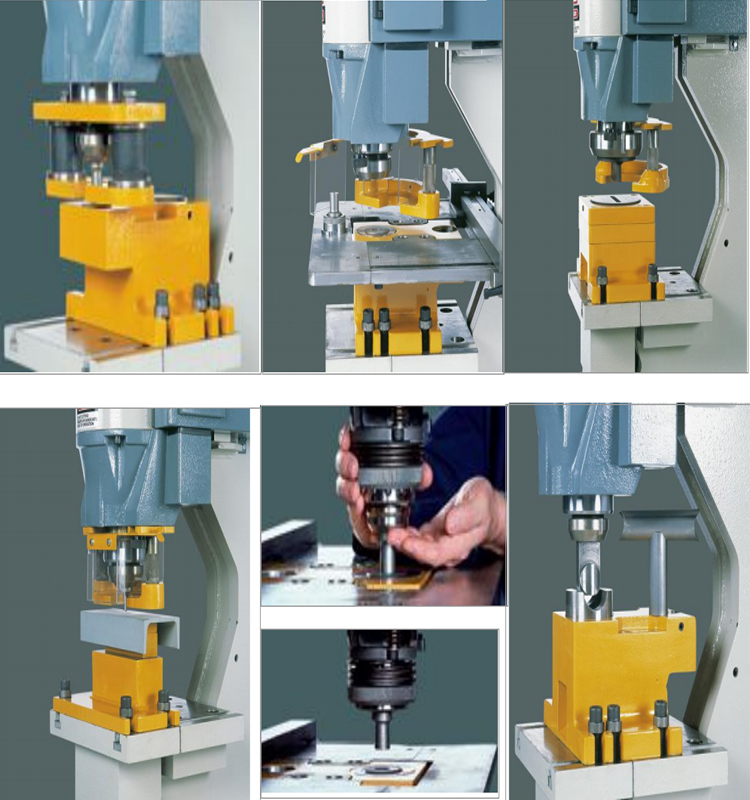

יישומים

יישומי תחנת ניקוב (ציוד אופציונלי) מכלול חשפני עיוות מינימלי, מכלול חשפניות מינימליות לעיוותים כדי לתת מינימום דפורמציה תוך ניקוב סגירת חורים בגובה הבר.

החלפת כלי מהיר

מחזיק אגרוף לשינוי מהיר. צריך רק לסובב את מחזיק האגרוף ב-90° כדי לנעול במקומו. חיבור חור גדול, חיבור חור/חריץ גדול לקטרים מ-38 עד 110 מ"מ. זמין גם בקטרים של עד 160 או 225 מ"מ.

חיזוק רשת תעלה/קרן

חיזוק רשת מעוצב במיוחד עבור ניקוב ברשת של תעלה או קורה. בולסטרים לפרופילים מיוחדים זמינים ביישום.

שינוי כלים 'סופר מהיר'

קפיץ ומיסבים כדוריים נועלים/פותרים את נעילת הכלי במקומו עם סיבוב יד של 90°. אין צורך במפתחים או ברגים.

יחידת חריץ צינור

לחיבור 90 מעלות עם צינורות. זמין עבור קטרים חיצוניים עד 165 מ"מ.

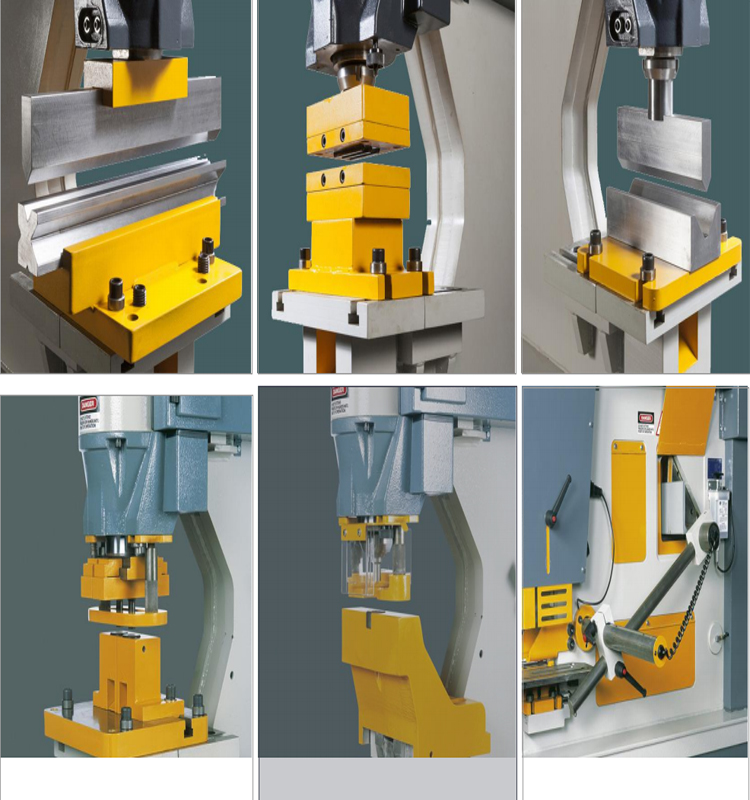

יחידת כיפוף סדינים

יחידת כיפוף יריעות עם בלוק רב-וי (עם פתחי V ברוחב 10, 20, 24 ו-40 מ"מ, כולם ב-85°).

יחידת אגרוף הלובר

יחידת ניקוב מיוחדת ליישומי אוורור ניקוב.

יחידת כיפוף בר

לכיפוף חומר עד מקסימום. עובי 22 מ"מ. עם בלוק חד-ווי, 76 מ"מ עם V ב-85°

יחידת חורים תאומים

יחידת גובה משתנה עם חורים תאומים. מחורר 2 חורים עד 29 מ"מ קוטר.

חיזוק צוואר ברבור

עבור ניקוב רשת ואוגן עד קוטר 32 מ"מ. ב-300 מ"מ מקסימום. ערוץ ו-'I'beam.

עצירה באורך שליט מגע וחתוך

ניתן להשתמש בעצירת ה-Touch & Cut (אופציונלית) באורך שליט (מטר אחד) עבור תחנת חיתוך זווית, חיתוך חתך וגזירה. זמינים באורך 2 או 3 מטר.

תכונות טכניות

דֶגֶם	MULTY 70	MULTY 95	MULTY 125
קיבולת מדורגת	70T	95T	125T
חבטות
קיבולת מקסימלית	26*20	27*25	35*25
קוטר * עובי	57*9	57*12	67*16
לִנְסוֹעַ	55	80	80
עומק גרון סטנדרטי	305	355	355
גרון עמוק (לא חובה)	625	625	625
אגרוף מקסימלי סטנדרטי	57	57	57
אגרוף מקסימלי אופציונלי	160	160	225
גודל קרן מקסימלי	305	305	305
גֵז
עובי צלחת	300*20	380*20	380*25
רוחב גיליון מקסימלי	375*15	480*15	600*15
גזירת זווית 45', מקסימום 45'	100*15	120*15	120*15
90' חתך	130*13	150*15	150*18
45' קאט	70*10	80*10	80*10
חיתוך מקטע
מוט עגול/פלדה מרובעת	45	50	55
ערוץ / H-Beam*	130*65	160*90	200*100
T-Beam*	90*12	100*12	120*12
חֵרוּק
עובי צלחת	12	13	13
רוחב- מלבן	45	52	60
עמוק-מלבני	90	100	100
בצורת V עמוק	60	70	80
זְמִירָה	100*10	100*13	100*13
חריץ פינתי*
קיבולת מקסימלית חריצים	250*6	250*6	250*6
חריץ צינור*
קוטר צינור מקסימלי	83	108	108
הִתעַקְמוּת*
כיפוף פלדה שטוחה	250*13	250*20	250*22
כיפוף צלחת	500*3	500*3	700*3
ניקוב בתחנת Notch
גרון עמוק	125	125	125
קיבולת מקסימלית	38*8	38*10	38*12
נתונים טכניים
כוח מנוע KW	7.5	7.5	7.5
משקל נקי של המכונה ק"ג	1620/1990	2430/2880	3100/3620
מידות המכונה (L*W*H) ס"מ	164*71*180	190*79*191	200*80*203

פרטים

• מספר דגם: Multi 70
• CNC או לא: CNC
• מצב: חדש
• כוח נומינלי (kN): 700 kN
• מקור כוח: הידראולי
• מתח: 380V/220V אופציונלי
• מימד (L*W*H): 1640*710*1800
• הספק מנוע (kW): 7.5
• משקל (T): 1.62199
• נקודות מכירה מרכזיות: רב תכליתי
• אחריות: 1 שנה
• מיקום אולם התצוגה: אין
• תעשיות רלוונטיות: חנויות לחומרי בניין, חוות, בתי דפוס, עבודות בנייה, אנרגיה וכרייה, חנויות מזון ומשקאות, חברת פרסום
• סוג מכונה: עובד ברזל הידראולי
• שירות לאחר המכירה ניתן: תמיכה מקוונת, תמיכה טכנית בווידאו, שירות תחזוקה ותיקון בשטח
• שירות לאחר אחריות: תמיכה טכנית בווידאו, תמיכה מקוונת, שירות תחזוקה ותיקון בשטח
• מיקום שירות מקומי: אין
• Slide Stroke (מ"מ): 55/80
• הסמכה: CE
• קיבולת לחץ: 70T
• פונקציה: ניקוב חורים, חיתוך פלדה, חריצים, חריצים בזווית, כיפוף
• חבטות בתחנת Notch Deep Throat: 125
• קיבולת מרבית: 70T
• קוטר*עובי: 57*9
• נסיעות: 55
• אגרוף מקסימלי סטנדרטי: 57
• אגרוף מרבי אופציונלי: 160
• גודל אלומה מקסימלי: 305
• צבע: צהוב/אופציה
