תעשייתי 4kw 3015 Cnc מכונת חיתוך סיבי לייזר גיליונות מתכת

סקירת מוצר

1500*300 אזור עבודה מכונת חיתוך לייזר סיבים עם כיסוי סגור + שולחן בודד

המכונה מרותכת עם יריעה כוללת בעוצמה גבוהה, ולאחר חישול בטמפרטורה גבוהה, ניתן להשתמש במכונה במשך 20 שנה ללא כל דפורמציה. עם ציוד ומתלה דיוק מיובאים, מסילה מובילה ליניארית ותיבת הילוכים, כלי המכונה הוא בעל דיוק גבוה, יעילות ויציבות גבוהה. מצויד במסוף כף יד אלחוטי מתקדם, המכונה ניתנת להפעלה עם שלט רחוק. הציוד מאמץ את מערכת ההתאמה המיוחדת של הלייזר, מנוע סרוו בעל ביצועים גבוהים, זה מקצר את זמן ההמתנה ומשפר את יעילות העבודה ביותר מ-30%, הוא שילוב של טכנולוגיות פנומטיות, פוטו-אלקטריות, מספריות וטכנולוגיות מתקדמות אחרות כאחת מהטכנולוגיות הגבוהות מוצרים טכנולוגיים.

תצורות

1. אזור עבודה 1500*300 מ"מ

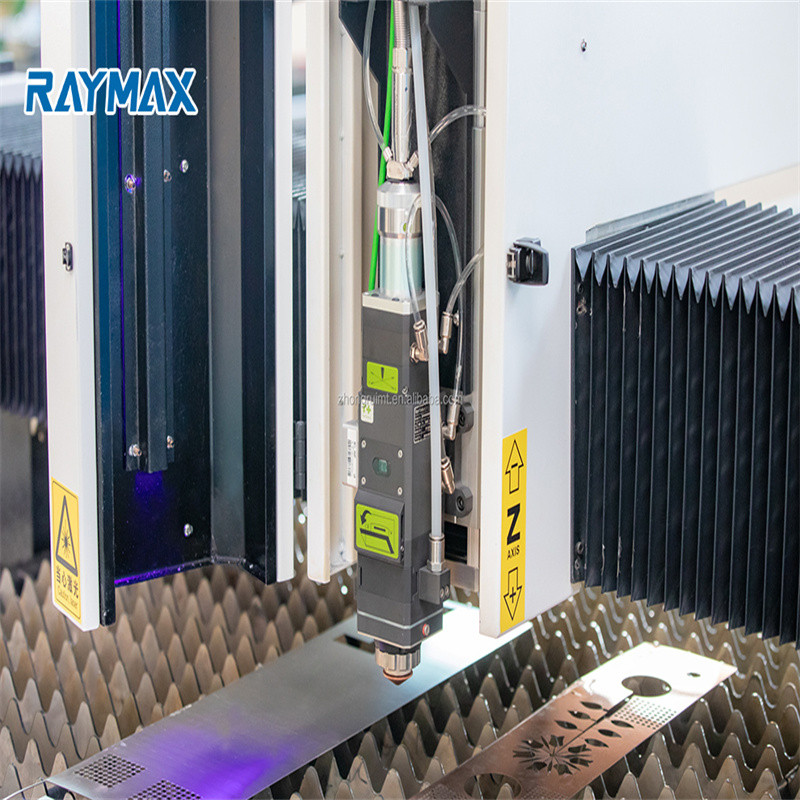

2. ראש חיתוך לייזר פוקוס אוטומטי של Raytools
3. יפן יסקווה סרוו מנוע ונהג
ציר X ---יפן יאסקווה 850W*1
ציר Y ---יפן Yaskawa 18000w*2,
ציר Z ---יפאן פנסוניק 400W*1
4. ציוד מתלה של TAIWAN YYC עם דרייבר כפול
5. מסילת הדרכה של TAIWAN HIWIN
6. צרפת מוטובאריו מפחית

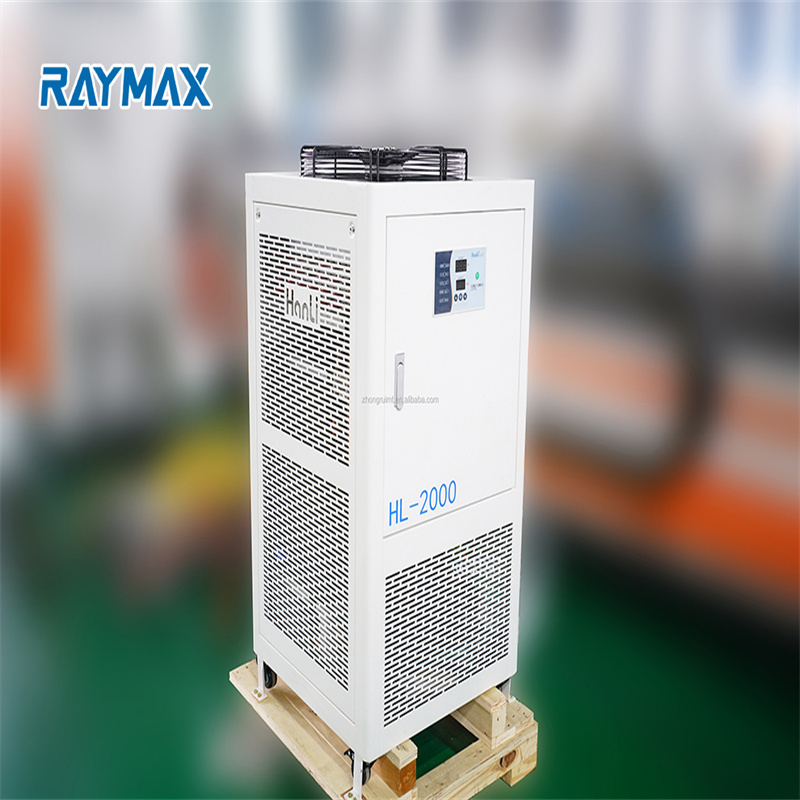

7. S&A Water Chiller
8. מערכת בקרת Cypcut FSCUT.
9. מקור לייזר Raycus/IPG
10. צרפת שניידר חלק חשמל
11. רכיבי SMC פנאומטיים יפניים
12. מחשב אייפד
13. מיטת מכונה מרותכת צינור מלבני מפולח
14. גאנטרי אלומיניום תעופה דור 3
15. כף רגל ---- יציבה, לא תזוז לאחר עבודה ממושכת
16. כריכה סגורה
17. מדחס אוויר+מסנן שמן+מייבש+מיכל
18. מייצב

מפרט מוצר

מהלך ציר X1500 מ"מ
מהלך ציר Y3000 מ"מ
מהלך ציר Z300 מ"מ
דיוק מיקום ציר X/Y±0.01 מ"מ
ציר X/Y מהירות תנועה מקסימלית160 מ' לדקה
משקל עבודה7920 ק"ג
תאוצה מקסימלית X/Y1.8G
כוח מנוע ציר Y8.5KW
כוח מנוע ציר Y1.8KW
כוח מנוע ציר Z0.4KW
זמן החלפת פלטפורמת עבודה15-17 שניות

יתרונות המוצר

מחשב כפול אחד הוא פורמוניטור, אחד מיועד לפאנל בקר

לאיכות התמונה הבהירה במיוחד יש שכפול צבע גבוה יותר וביצועים טובים יותר, מה שמאפשר תמונות צלילות במיוחד בכל מקום מנוטר. מצלמות כפולות מאפשרות למשתמשים לראות בבירור את תהליך העיבוד תוך כדי הפעלת הממשק, הנוח לשימוש

חיבור פלטפורמת החלפה פניאומטית

בהשוואה לפלטפורמת ההחלפה החשמלית, פלטפורמת ההחלפה הפנאומטית יכולה להתאים את יציבותה, למנוע התנגשות, להבטיח את היציבות והמהירות של ההחלפה, ויכולה להשלים את ההחלפה תוך 15 שניות.

מיטה מרותכת צינור מלבני מפולח

20 שנות חיי שירות ריתוך צלחת מיטת עבודה כבדה ריתוך צלחת וטיפול בחום מיטת עבודה כבדה, ללא דפורמציה במשך 20 שנה, מתאים ללייזר בעל הספק גבוה במיוחד של 10,000 וואט. העלייה במשקל מועילה מאוד למהירות החיתוך של מכונת חיתוך הלייזר.

מיטת עבודה חדשנית עם ארבע מתלים להפחתת הנזק למיטת העבודה במהלך עבודת לייזר, RAYMAX חידשה את מיטת העבודה החדשה על ידי הוספת ארבעה מתלים, ותוחלת החיים של מיטת העבודה במכונת חיתוך לייזר סיבים תוכפל.

מערכת ניטור

מערכת בקרה מפוקחת בתהליך העיבוד, ניתן לנטר כל אזור פינה מתה בכל עת, ניתן לשלוט בתהליך.

דור 3 גאנטרי אלומיניום תעופה

הוא מיוצר בתקני תעופה וחלל ונוצר על ידי יציקת שחול בלחץ של 4300 טון. לאחר טיפול ההזדקנות, החוזק שלו יכול להגיע ל-6061 T6 שהוא החוזק החזק ביותר מבין כל השערים. לאלומיניום תעופה יש יתרונות רבים, כגון קשיחות טובה, משקל קל, עמידות בפני קורוזיה, אנטי חמצון, צפיפות נמוכה, והגברת מאוד את מהירות העיבוד.

ארון עצמאי עם התקן טמפרטורה קבועה

עם המזגן לקירור טמפרטורת הארון החשמלי הפנימי

מערכת עישון עליונה

לאחר משוב לקוחות וסיכום ניסיון מעשי, אימצנו את העשן העליון כדי לפתור באופן יסודי את בעיית פליטת העשן של מכונת הארון האטום

מערכת פליטה של מאוורר צירי

1. המבנה סביר יותר
2. הביצועים שופרו מאוד, השפעת הלחץ המלאה היא 89.5%
3. קרקע חקלאית רעש, הרעש (לעומת רמה A) מופחת ב-6dB
4. מאוורר צירי נגד קורוזיה, בטוח יותר להעביר פסולת. מרכז כרסום כרסום גב זה הוא מרכז הכרסום שלנו, כל מסגרת המכונה שלנו מיוצרת בעצמנו, מה שיכול לעשות דיוק וזמן הייצור, והכי חשוב שאנחנו יכולים לשלוט באיכות.

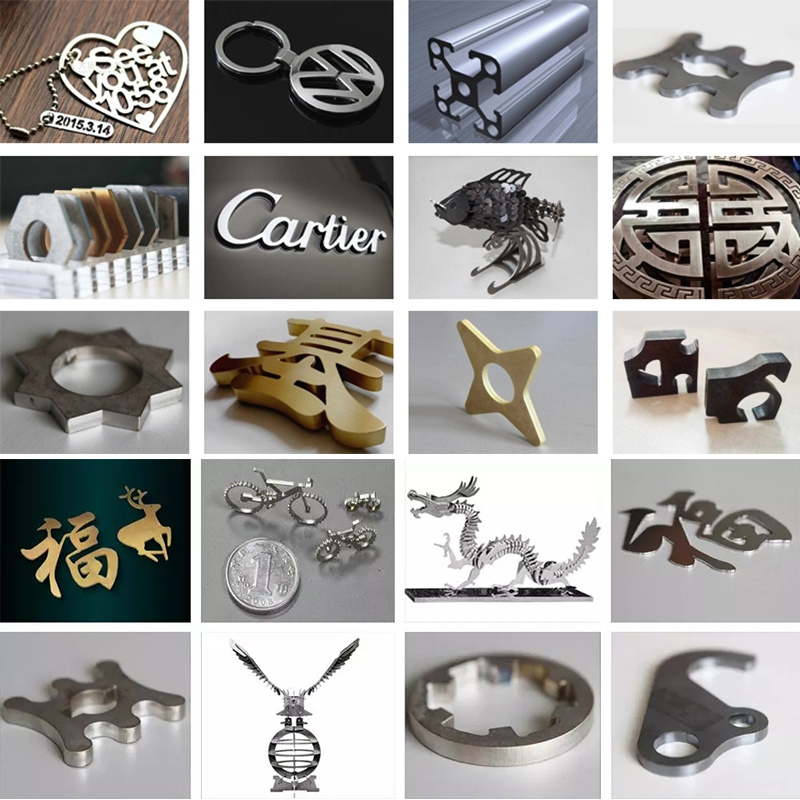

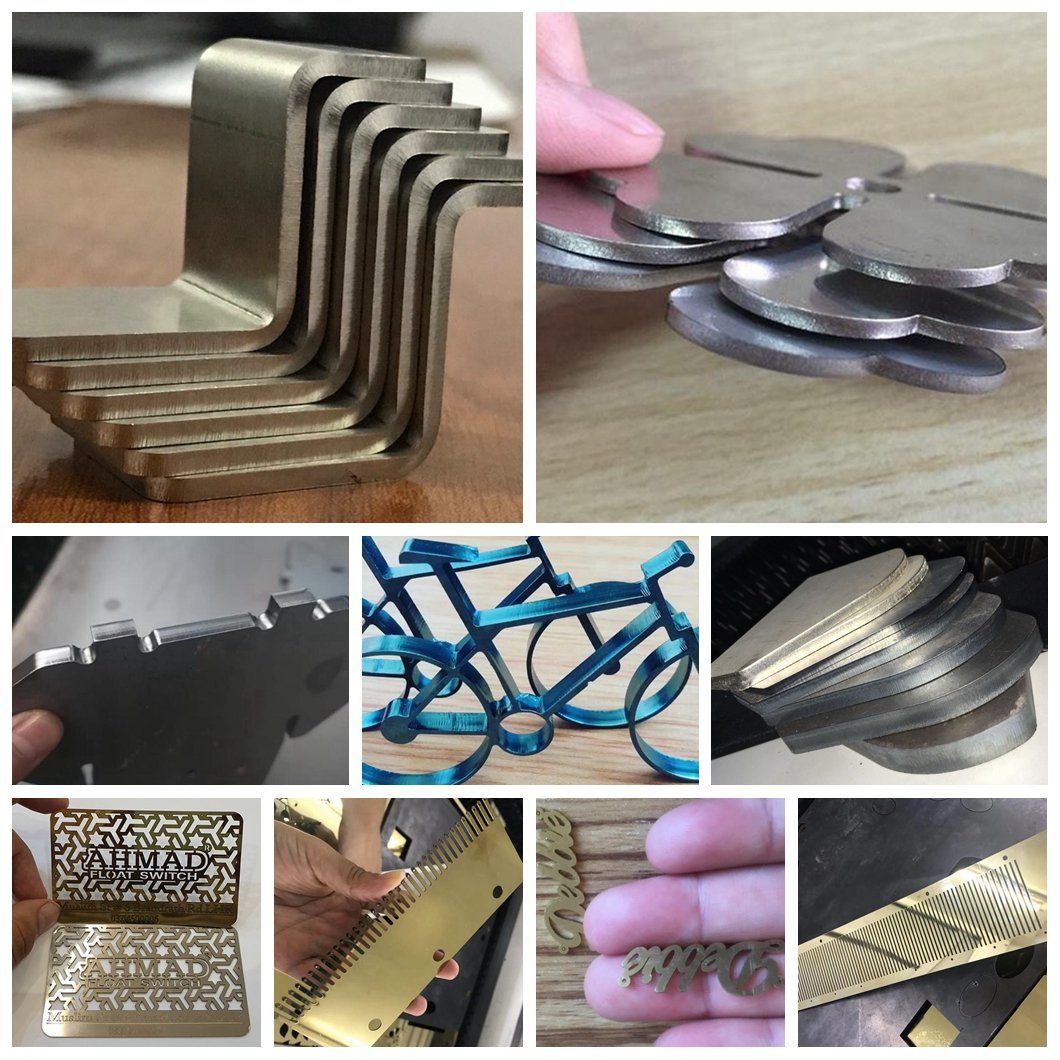

יישום מכונה

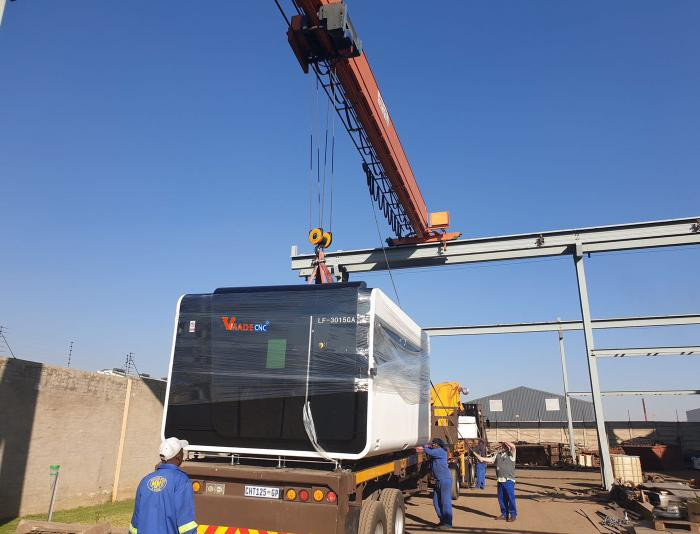

חבילה ומשלוח

פרטים

  • יישום: LASER CUTTING
  • חומר ישים: מתכת
  • מצב: חדש
  • סוג לייזר: לייזר סיבים
  • שטח חיתוך: 1500*3000 מ"מ
  • מהירות חיתוך: 160 מ' לדקה
  • פורמט גרפי נתמך: AI, PLT, DXF
  • עובי חיתוך: 0-40 מ"מ לפי כוח שונה
  • CNC או לא: כן
  • מצב קירור: קירור מים
  • תוכנת בקרה: Cypcut
  • מותג מקור לייזר: IPG/Raycus
  • מותג ראש לייזר: Raytools/Precitec
  • מותג מנוע סרוו: יאסקווה היפנית
  • מותג מסילה: HIWIN/APEX
  • מותג מערכת בקרה: CypCut
  • משקל (ק"ג): 7920 ק"ג
  • נקודות מכירה מרכזיות: חיי שירות ארוכים
  • אחריות: 3 שנים
  • תעשיות רלוונטיות: בתי מלון, חנויות בגדים, חנויות לחומרי בניין, מפעל ייצור, חנויות לתיקון מכונות, מפעל מזון ומשקאות, חוות, מסעדות, שימוש ביתי, קמעונאות, חנות מזון, בתי דפוס, עבודות בנייה, אנרגיה וכרייה, חנויות מזון ומשקאות , חברת פרסום
  • דוח בדיקת מכונות: מסופק
  • בדיקת וידאו יוצאת: מסופק
  • אחריות לרכיבי הליבה: 3 שנים
  • רכיבי ליבה: מנוע, מקור לייזר
  • אזור עבודה: 1500*3000 מ"מ
  • מקור לייזר: Raycus IPG
  • הספק לייזר: 1kw-12000w
  • מהלך ציר X, Y ו-Z:: 3025 מ"מ, 1525 מ"מ, 300 מ"מ
  • הספק מנוע ציר Y: 1800w
  • מהירות תנועה של ציר X/Y: 160 מטר לדקה
  • מותג מסילות מוביל:: Hiwin/APEX
  • מותג מפחית: France Motovariao
  • חלק אופציונלי: שולחן סיבוב/החלפה/ מייצב מתח/שנאי
  • דיוק מיקום ציר X/Y: ±0.01 מ"מ
  • הסמכה: ce, ISO
  • שירות לאחר אחריות: תמיכה טכנית בווידאו, תמיכה מקוונת, חלקי חילוף, שירות תחזוקה ותיקון בשטח
  • מיקום שירות מקומי: גרמניה, אוסטרליה
  • מיקום אולם התצוגה: גרמניה, אוסטרליה
  • סוג שיווק: מכונת חיתוך בלייזר חם
