בלם לחיצה הידראולי 3 מטר 160 טון באיכות גבוהה Cnc Wc67y-Bending Machine

תיאור מוצר

מכונת כיפוף cnc בלם לחיצה הידראולי עם מד אחורי מדויק, מנוע סרוו, הגנת בטיחות, מהדק מהיר, בורג כדורי ומוביל ליניארי. הכל מגרמניה, ארה"ב, הולנד, איטליה חלקי מותג. ניתן לייצר את עובי ואורך העיקול בהתאמה אישית.

מד אחורי דיוק גבוה

גרפיקה ניתנת לחיתוך

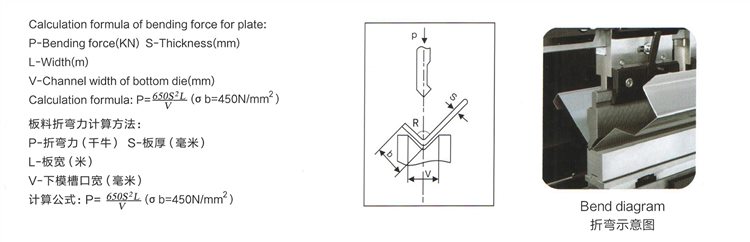

שיטת חישוב של כוח כיפוף גיליון


בלם לחיצה WC67Y/K

• בקרת מנוע סרוו
• אחסן עד 100 תוכניות
• עד 25 עיקולים בתוכנית
• ספריית כלים ותוכנית כלים
• תוכנית זווית כיפוף אוטומטית
• ראם גבוה יותר ומהירות גב
• דיוק כיפוף ומיצוב גבוה

תכונות WC67Y/K

• כל מבנה המכונה המרותך משיג קשיחות גבוהה; המכונה תוכננה על ידי תוכנת ANSYS שיכולה להבטיח את האמינות והדיוק של בלם הלחיצה.
• המנועים עבור המד האחורי נשלטים על ידי מהפך, אשר יכול להשיג דיוק מיקום גבוה של המד האחורי והאיל על ידי שינוי התדר והמתח של המנוע.

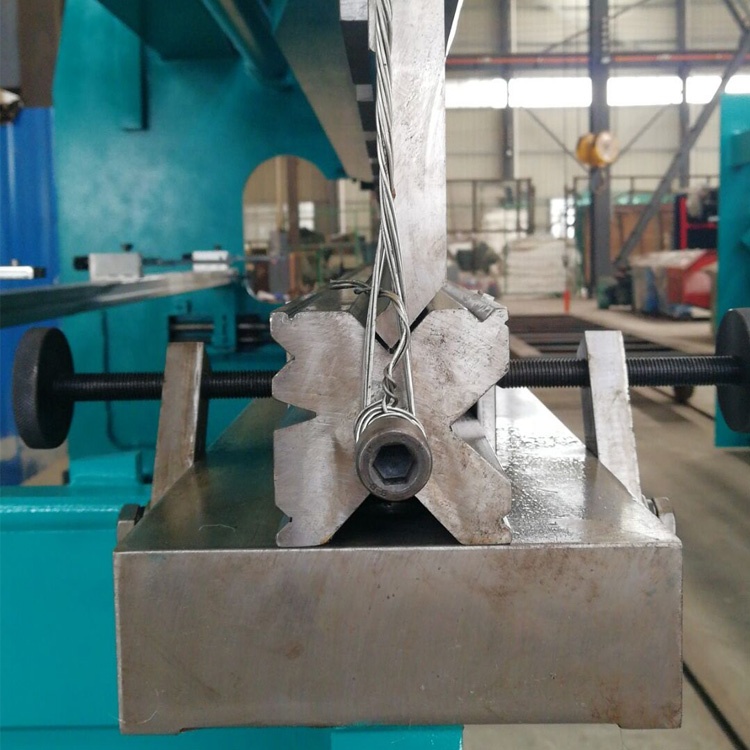

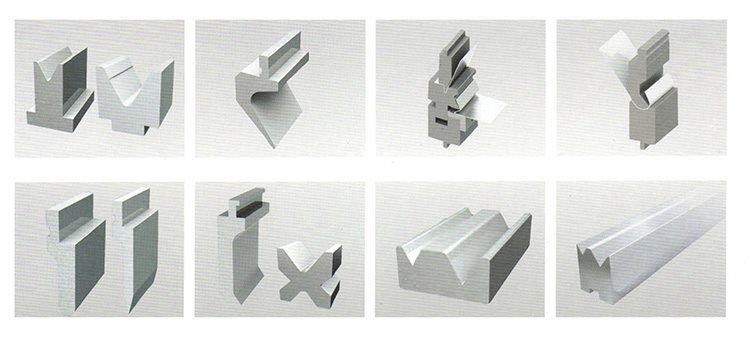

• אגרוף וקוביות שונים הם אופציונליים בהתאם לדרישות הלקוח, כגון קוביית Multi-V, מות רדיוס, מות צוואר גוז וכו'. סט אחד של אגרוף וקוביות סטנדרטיים מלאים ייכלל בחינם.
• ניתן לתכנת את ציר X (Backgahge) וציר Y (מהלך ראם או מהלך צילינדר) על ידי בקר מערכת E21, שיכול לאחסן עד 40 קבוצות של תוכניות. מגן בטיחות מתכתי צדדי ואחורי עומד בתקן הבטיחות האירופי.
• עומס יתר הידראולי יכול להיות מוגן על ידי שסתום גלישה, ניתן לווסת את לחץ המערכת על ידי מתג לחץ בקלות.
• מתג רגל עם לחצן חירום יכול לעצור את המכונה מיד כאשר מתרחשת תאונה.

סוּג	לחץ נומינלי	אורך שולחן עבודה	מרווח בין עמודות	עומק גרון	Slide Stroke	מקסימום פתוח	כוח מנוע	ממדים
	（KN）	(מ"מ)	(מ"מ)	(מ"מ)	(מ"מ)	(מ"מ)	(KW)	(מ"מ)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

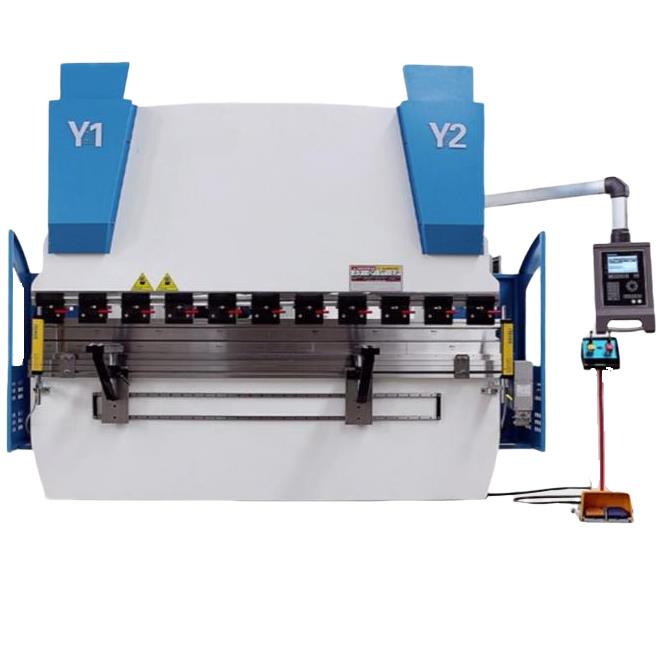

בלם לחיצה WE67K

מכונת כיפוף CNC בלם סרוו אלקטרו-הידראולי מסדרת WE67K מאמצת ריתוך אינטגרלי ומבנה עיבוד אינטגרלי.

המרכיבים העיקריים של הגוף מנותחים באמצעות תוכנת ניתוח אלמנטים סופיים של ANSYS, המבטיחה את האמינות והדיוק הכולל של כלי המכונה.

צילינדר השמן הראשי משני הצדדים פורץ את מצב בקרת המהלך של מכונת הכיפוף המכנית המסורתית מסוג בפל ומאמץ את מצב הבקרה בלולאה סגורה המורכב משסתום הסרוו האלקטרו-הידראולי המיובא מגרמניה וסרגל הסורג המיובא מגרמניה.

תכונות WE67YK

• תצורה מתקדמת, דיוק גבוה ויעילות גבוהה בלם CNC הידראולי
• מבנה ריתוך הוליסטי
• מערכת סרוו אלקטרו הידראולית, הלולאה הסגורה מפקחת על סנכרון המחוון
• מנגנון הכתר כפול
• תצורה סטנדרטית עם 3 צירים 1:
  Y1 (מעלה למטה של צילינדר שמאל)
  Y2 (מעלה למטה של צילינדר ימני)
  X (קדימה-אחורה של backguge)
  V (הכתרה הידראולית)

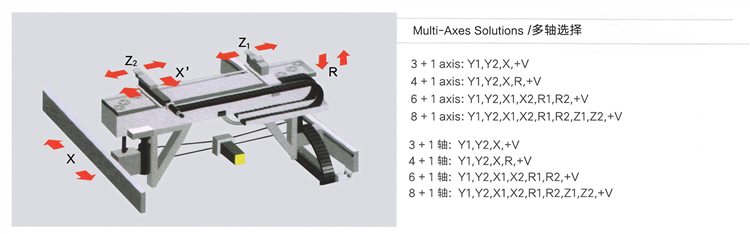

• מערכת מד אחורי אופציונלית:
  מד אחורי 4 צירים (X. R, Z1. Z2)
  מד אחורי 5 צירים (XR Z1. Z2,X')
  מד אחורי 6 צירים (X1. X2. R1. R2, Z1. Z2)

סוּג	לחץ נומינלי	אורך שולחן עבודה	מרווח בין עמודות	עומק גרון	Slide Stroke	מקסימום פתוח	כוח מנוע	ממדים
	（KN）	(מ"מ)	(מ"מ)	(מ"מ)	(מ"מ)	(מ"מ)	(KW)	(מ"מ)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

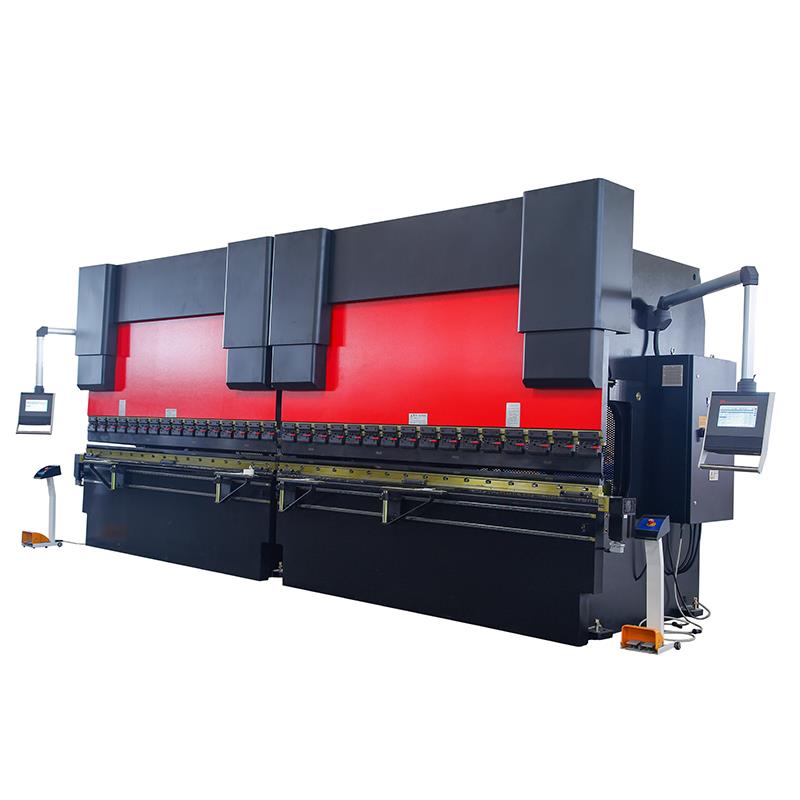

טנדם בלם לחץ

• שני מיינפריים (WC67Y/WE67K) נבחרו כדי להגדיר את הציוד הסינכרוני של ההצמדה הכפולה.
• מכונת הכיפוף המשולבת במכונה כפולה יכולה לעבד חומר עבודה ארוך במיוחד, מתאים במיוחד לבניית עיר, עמוד תאורה של כביש מהיר, עמוד חשמלי וכן הלאה.
• שני סוגי כלי המכונות יכולים לשמש גם בנפרד לשיפור יעילות הייצור והם מצוידים במנגנון פיצוי סטיה.
• המנגנון הסינכרוני מאמץ סרוו נוזלי מכני ובלוק מכני.
• מכונה זו שולבה על ידי שני סטים של בלם לחיצה במשקל 400 טון.
• בקרת טנדם משיגה עבודה סינכרונית. מכונה בודדת שולבה על ידי שולחן עבודה, לוח קיר ימני ושמאלי.
• בשל ההובלה, אנו מאמצים מבנה מורכב. למתלה יש קשיחות חזקה, שני צילינדרים הותקנו על לוח הקיר הימני והשמאלי, המערכת ההידראולית הייתה תחת פעולת מערכת החשמל, דחף הכונן עובד למטה. על הכבש, יש קוביות עליונות, כאשר חותמות עליונות וקוביות תחתונות נוגעות, המערכת תעלה את הלחץ ותיצור את חלקי העבודה.
• עם מתנות שונות ותחת סוגי כיפוף שונים, זה יכול לקבל צורות שונות של חלקי עבודה. האיכות יציבה ו
  אָמִין.

סוּג	לחץ נומינלי	אורך שולחן עבודה	מרווח בין עמודות	עומק גרון	Slide Stroke	מקסימום פתוח
	（KN）	(מ"מ)	(מ"מ)	(מ"מ)	(מ"מ)	(מ"מ)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

שאלות נפוצות

שאלה 1. מהו המוצר העיקרי שלנו?

A1: החברה שלנו היא מכונות מקצועיות לעיבוד מתכת מתכת על ידי RAYMAX. התרכז במכונת עיתונות ארבע עמודות, מכונת לחיצת דלת הבלטות, מכונת כיפוף, מכונת גזירה, מכונת חיתוך פלזמה cnc, מכונת גלגול, מכונת ניקוב, עובד ברזל הידראולי, ציוד ריתוך. כל המכונה הללו תיפתרנה עבור הטנק, המחבת, העגלה וכו'.

שאלה 2. מתי אוכל לקבל את המחיר?

A2: בדרך כלל אנו מציעים את הצעת המחיר תוך 8 שעות, להצעה דחופה, אנא צור איתנו קשר עבור מיוחד.

שאלה 3. מהו טווח הסחר?

A3: אנו מקבלים מפעל לשעבר, FOB Dalian, CNF או CIF, כדרישתך.

שאלה 4. כמה זמן מוביל הייצור שלנו?

A4: זה תלוי בסוג הציוד.
לעתים קרובות אנו מספקים את הסחורה בתוך 35 ימים.

שאלה 5. מהו תקופת התשלום?

A5: על ידי T/T לפני המשלוח או על ידי L/C למראה.

שאלה 6. במהלך המשלוח, אם יש נזק למוצרים, איך משיגים החלפה?

A6: ראשית, עלינו לחקור את הסיבה לגרום לנזק. במקביל, אנו נתבע את הביטוח בעצמנו או נסייע לקונה.
שנית אנו נשלח את ההחלפה לקונה. האדם האחראי לנזק לעיל ייקח אחריות על עלות ההחלפה.

שאלה 7. מהם תנאי האריזה שלך?

A7: אריזה: חבילה ראויה ליצוא המתאימה להובלת מכולות.
מארז עץ, משטח ברזל, סרט פלסטיק וכו'.

שאלה 8. האם אתה בודק את כל הסחורה שלך לפני המשלוח?

A8: כן, יש לנו 100% בדיקה לפני הלידה.

ש9: היכן ממוקם המפעל שלך?

A9: המפעל שלנו ממוקם בדליאן, מחוז ליאונינג.

Q10: מהי האחריות שלך?

A10: אחריות: 24 חודשים לאחר ההרצה המסחרית או 18 חודשים מתאריך המשלוח, בכפוף לתפוגה המוקדמת יותר.

ש11: האם אתה יכול לארגן בדיקה של שלושים צדדים לפני המשלוח?

A11: בדיקה לפני המשלוח: הבדיקה של הספק לפני המשלוח היא סופית; בדיקה לפני המשלוח על ידי צד שלישי על עלות הקונים.

ש12: האם אנחנו יכולים לעשות את לוגו ה-OEM שלנו?

A12: כן, עבור המוצרים עם השרטוט שסופקו על ידך, אנו כמובן מיישמים את הלוגו שלך ",

פרטים

• Slider Stroke (מ"מ): 320 מ"מ
• רמה אוטומטית: חצי אוטומטי
• עומק גרון (מ"מ): 450 מ"מ
• סוג מכונה: מוט פיתול, בלם לחץ
• אורך שולחן העבודה (מ"מ): 3200
• רוחב שולחן עבודה (מ"מ): 400 מ"מ
• מידות: 3260*3100*3800 מ"מ
• מצב: חדש
• חומר / מתכת מעובד: פליז / נחושת, נירוסטה, סגסוגת, פלדת פחמן, אלומיניום
• אוטומציה: אוטומטית
• שירותים נוספים: עיבוד שבבי
• משקל (KG): 44000
• הספק מנוע (קוואט): 37 קילוואט
• נקודות מכירה מרכזיות: אוטומטי
• אחריות: 1 שנה
• תעשיות רלוונטיות: חנויות לחומרי בניין, חנויות לתיקון מכונות, מפעל ייצור, חוות, קמעונאות, עבודות בנייה, חברת פרסום
• מיקום אולם התצוגה: ארצות הברית, ברזיל, פרו, תאילנד, ארגנטינה, צ'ילה, קולומביה, אלג'יריה
• סוג שיווק: מוצר חדש 2020
• דוח בדיקת מכונות: מסופק
• בדיקת וידאו יוצאת: מסופק
• אחריות על רכיבי הליבה: שנה
• רכיבי ליבה: מיסבים, מנוע, משאבה, גיר, PLC, מיכל לחץ, מנוע, אחר, תיבת הילוכים
• כוח: הידראולי
• חומר גלם: גלגול גיליון/צלחת
• שירות לאחר המכירה ניתן: מהנדסים זמינים לשירות מכונות בחו"ל, חלקי חילוף בחינם, התקנה בשטח, הזמנה והדרכה, שירות תחזוקה ותיקון בשטח, תמיכה טכנית בווידאו, תמיכה מקוונת
• שם: מחיר מכונת בלם לחץ
• בקר: ESTUN E21s
• בקרה: מהפך תדרים של מנועי AC
• עומק גרון: 450 מ"מ
• סוג: כלי כיפוף הידראוליים
• יישום: כיפוף פלטות אל חלד
• הסמכה: ce
• לאחר שירות אחריות: תמיכה טכנית בווידאו, תמיכה מקוונת
