מכונת כיפוף גיליונות בעוצמה גבוהה אוטומטית מלאה ומכונת בלם לחיצה Cnc

תיאור מוצרים

בלם לחיצה מסדרת PB כולל מסגרת קשיחה למינימום סטיה תחת העומס. פלדות המסגרת הן ממקור גרמני, מבוקר קולי וחומר ST-44. ריתוך מכונה נעשה על ידי ריתוך אבזור ורובוטים לריתוך. לאחר הריתוך, אנו עושים תהליך הפגת מתח על ידי מערכת רטט. לאחר תהליך הפגת המתח מסגרת המכונה עוברת למרכזי עיבוד CNC 5 צירים לצורך דיוק,. כל משטחי הייחוס וחורי החיבור מעובדים. על ידי כל התהליכים הללו רגישות מסגרת המכונה מוגנת למשך חיים ארוכים.

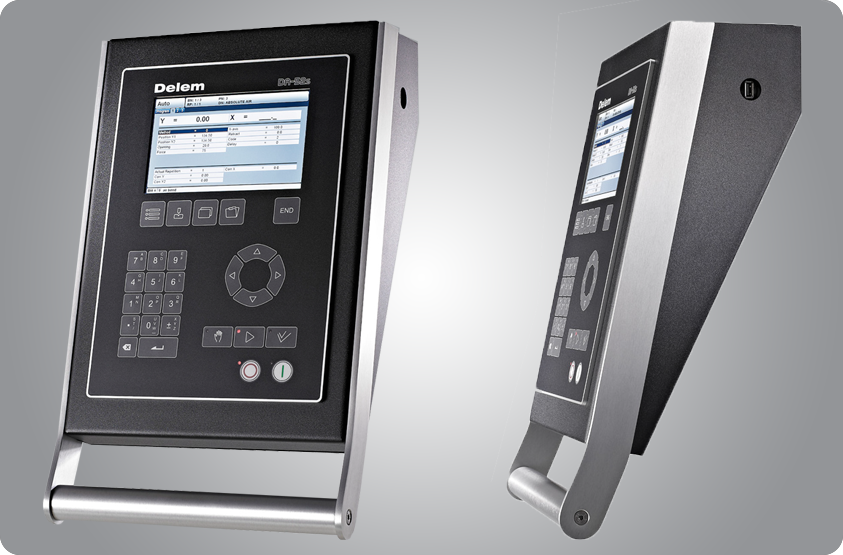

מערכת בקרת CNC

1. תכנות מהיר, עמוד אחד

2. ניווט מקשי קיצור

3.7 אינץ' מסך רחב TFT צבעוני

4. עד 4 צירים (Y1, Y2 ו-2 צירי עזר)

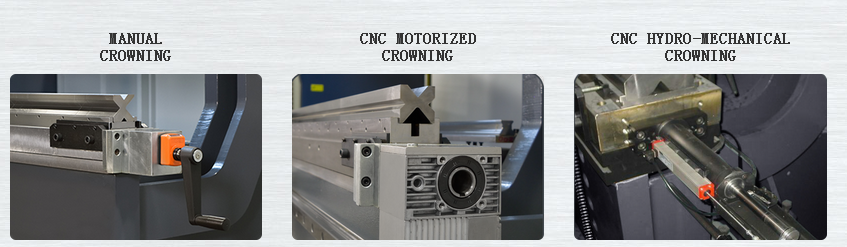

5. שליטה בהכתרה

6. ספריית כלי/חומר/מוצרים

7. USB, ממשק היקפי

8. אלגוריתמי שליטה מתקדמים בציר Y לסגורים

9. לולאה כמו גם שסתומי לולאה פתוחה10.בקר מבוסס לוח עם דיור אופציונלי

פרטים תמונות

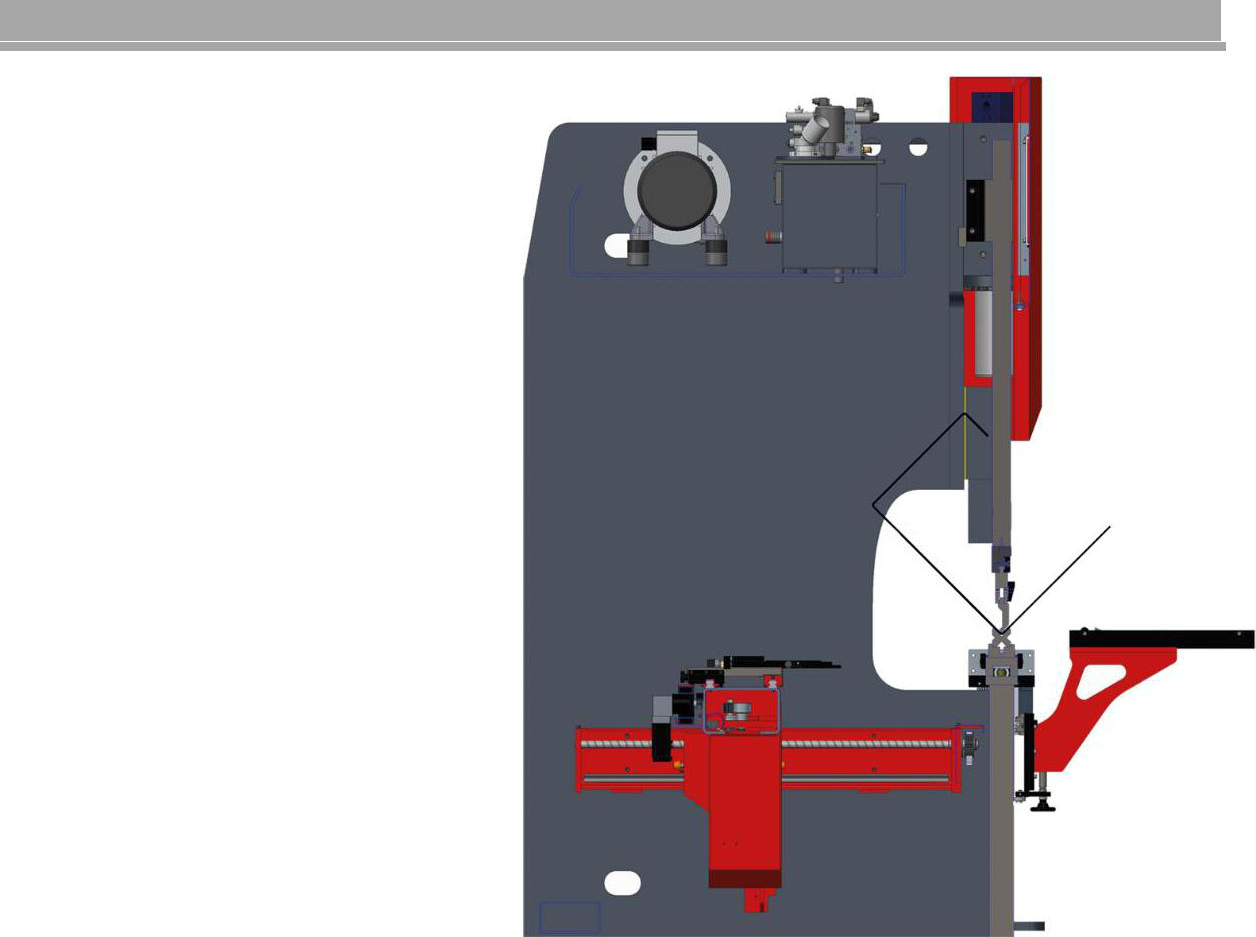

מבט מהצד:

הפתחים והמהלכים הגדולים של סדרת WC67K מקלים על ייצור רב-תכליתי של חלקים הדורשים מרווח מוגבר כדי לייצר בצורה רווחית וקלה. זה כולל אך לא מוגבל לייצור של קופסאות ארבע צדדיות בחתך עמוק. זה מספק מרווח רב יותר בעת כיפוף חלקים עם אוגנים גדולים יותר. במקרים מסוימים זה מאפשר לקונה לרכוש בלם לחיצה קטן יותר באורך עיקול כללי, חיסכון בעלויות, שכן מרווח גדול זה מאפשר כיפוף אוגן גדול במידות אורך הכיפוף הכולל של המכונה.

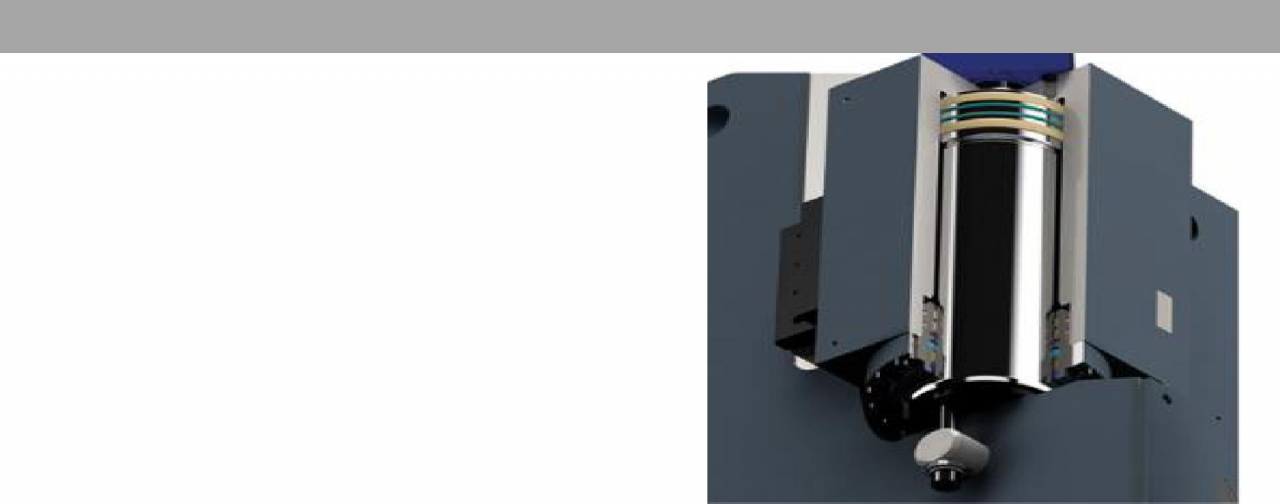

צילינדרים של מכונה

על מנת לאפשר הטיה של הכבש ללא נזק, כי אנו משתמשים בחיבורים כדוריים.
חיבור מסוג זה מאפשר גם קליטת כוחות שיא בעדינות.

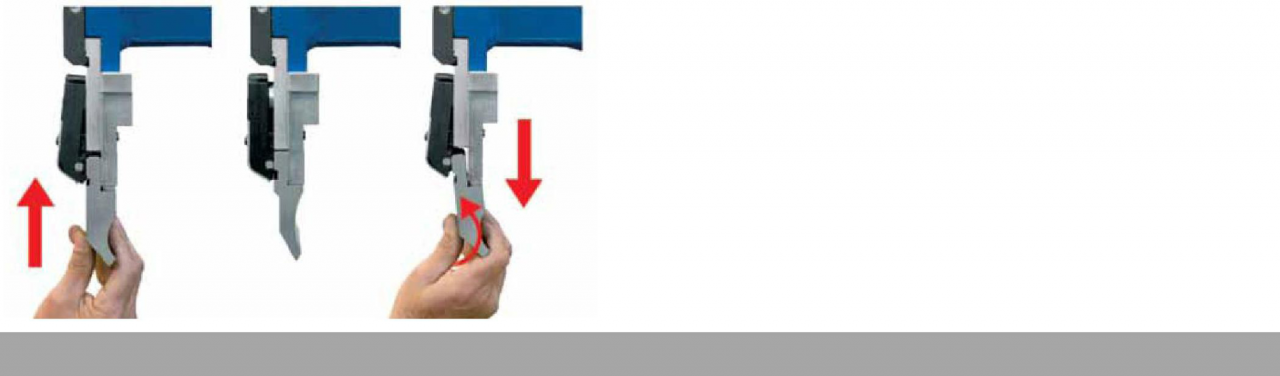

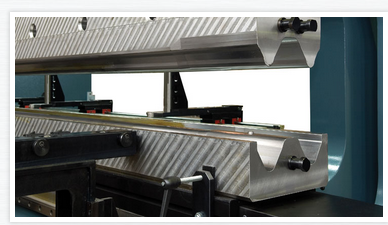

מערכת SPEED GRIP

מערכת אחיזת המהירות מפחיתה את הזמן המושקע בהחלפת כלים פי 8.5 בהשוואה למערכות מסורתיות.

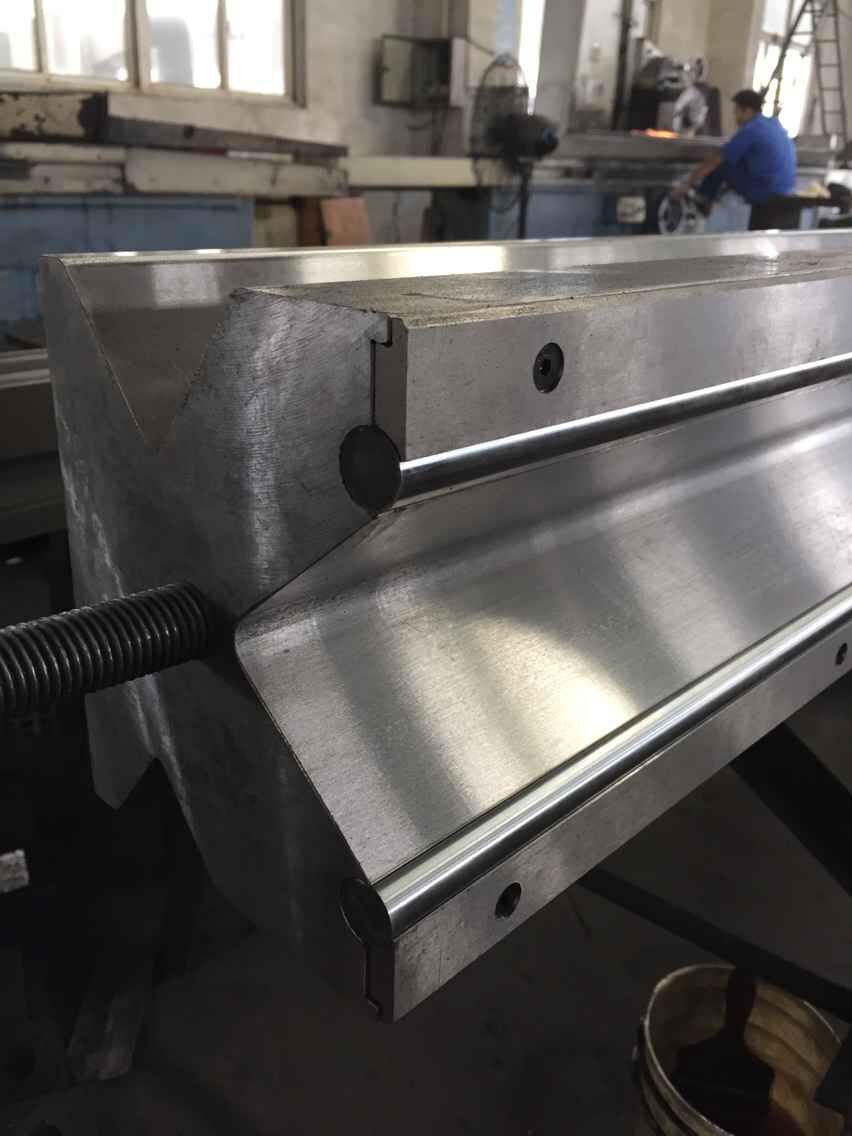

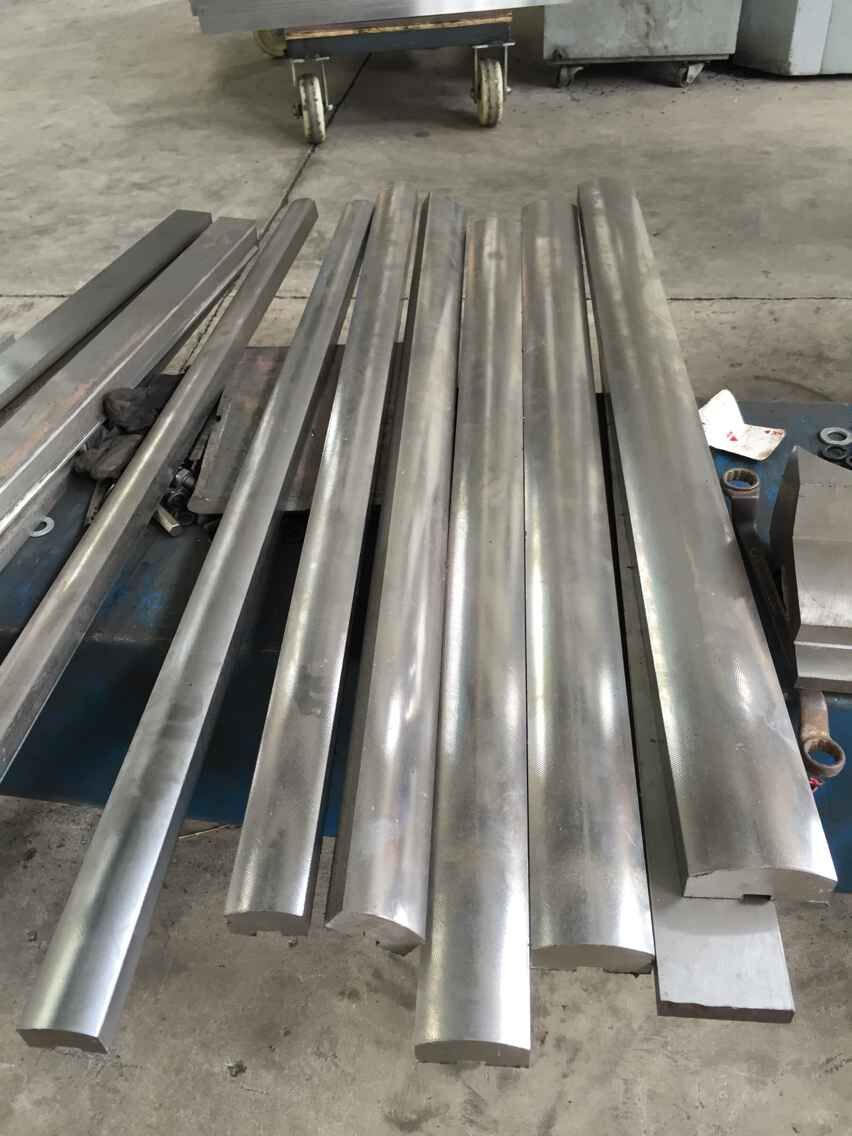

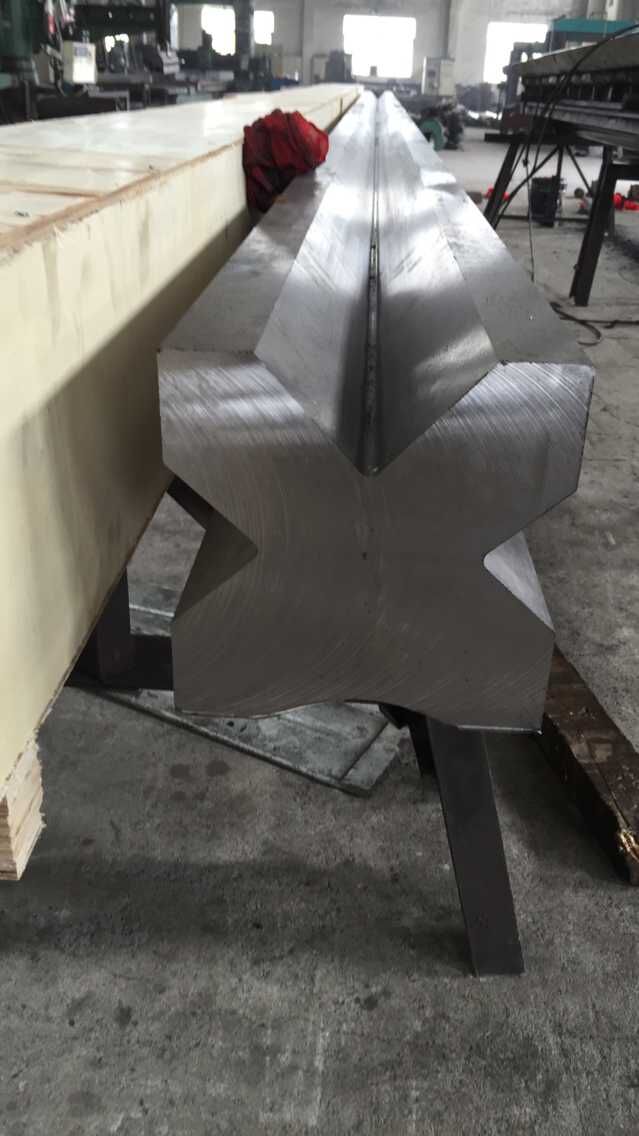

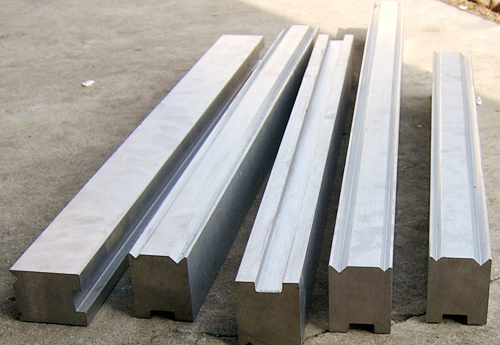

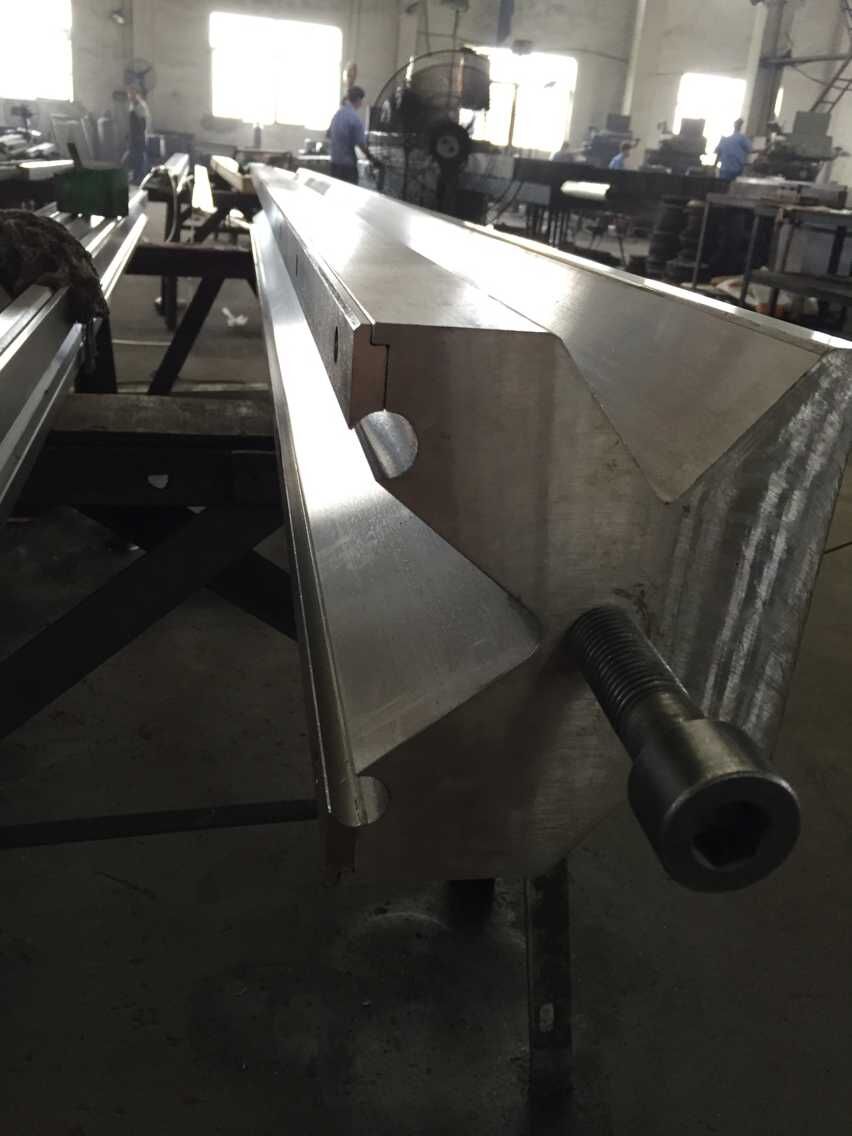

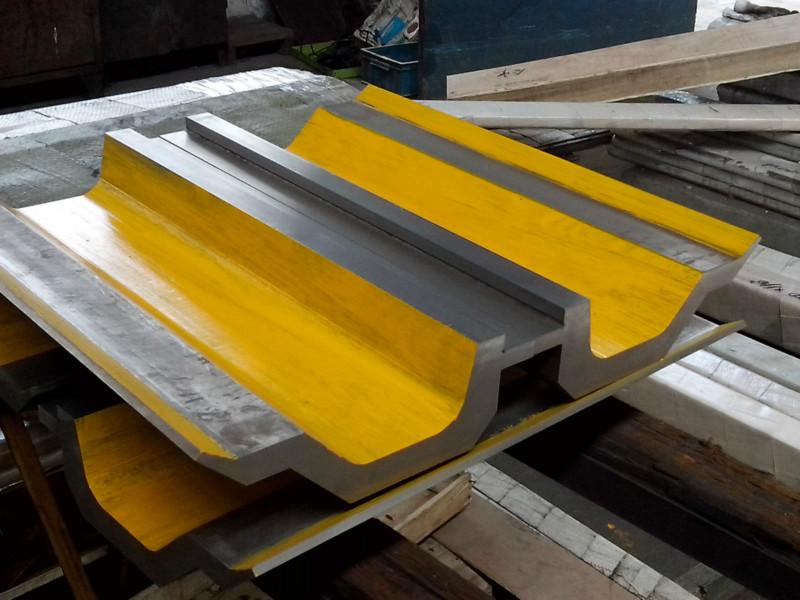

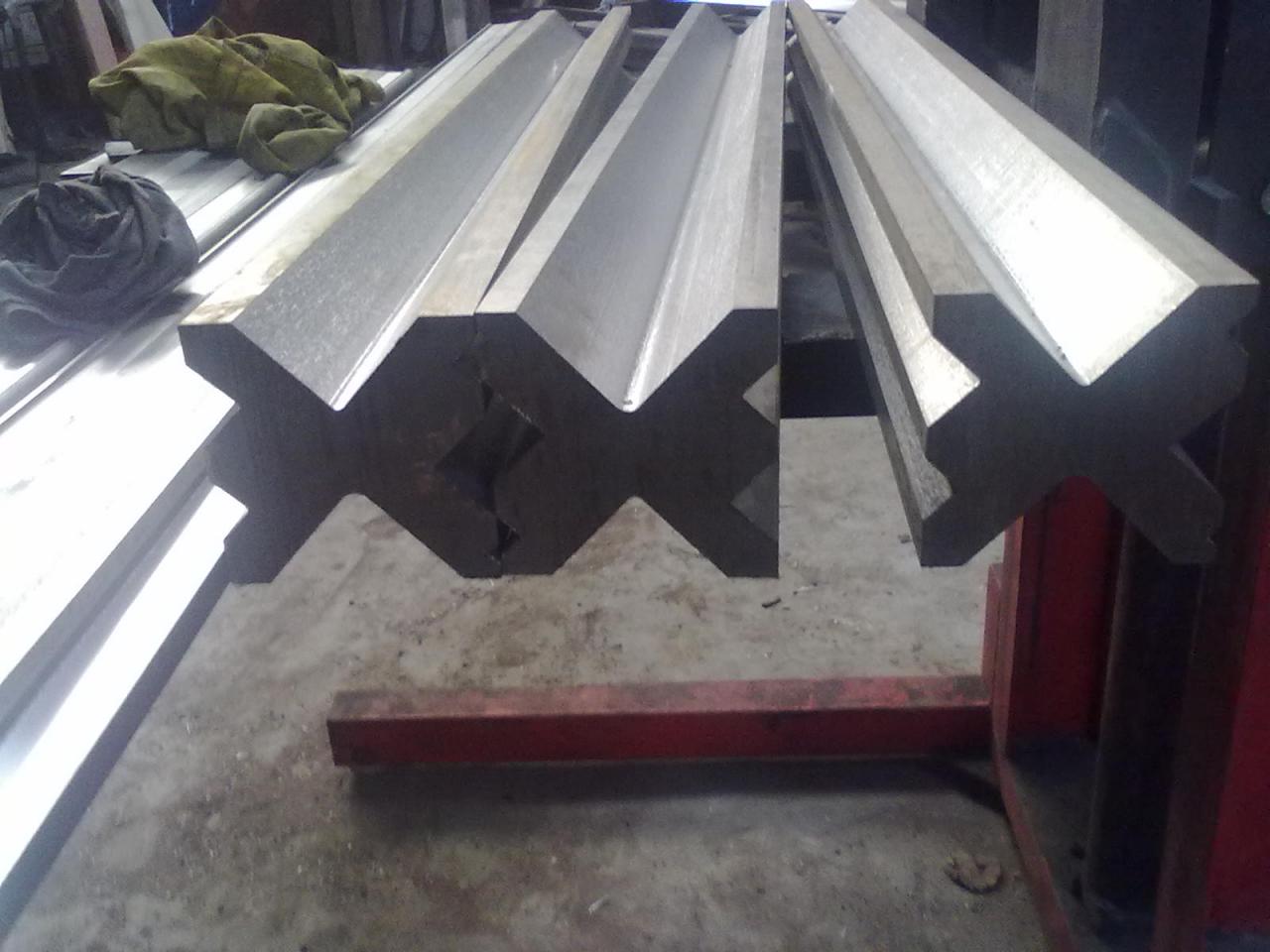

כלי עבודה

מבחר גדול של כלי עבודה, תבניות וחלקים במלאי ומוכנים למשלוח, כולל צוואר אווז, סגנון סטנדרטי, סגנון אמריקאי, וכלים בסגנון אירופאי; קוביות לחיצה 4 כיווניות, קוביות רב V, מהדקים מהירים, מדי גב ועוד.

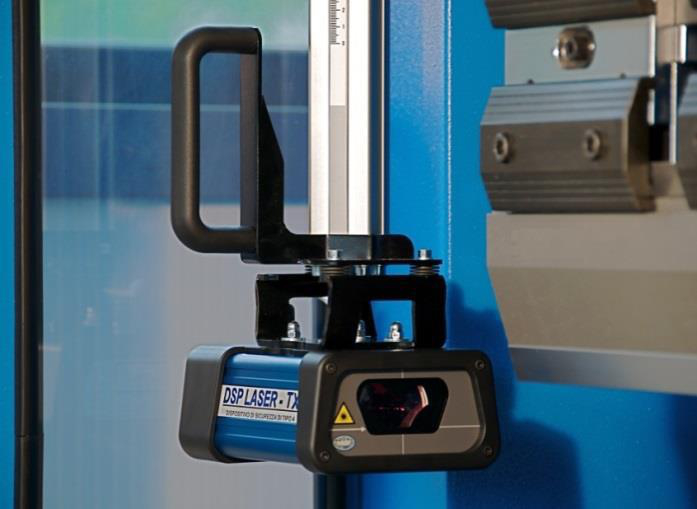

מערכות בטיחות בלייזר

* דפוס שמירה על רשת כלי עבודה חדשני
* פעולה נשלטת לחלוטין של רוכלות ברגל

◦ תכונת כיפוף חלק בצורת קופסה

◦ בקרת תהליך פטנט מסוג 4

◦טכנולוגיית בטיחות חדשנית

◦ כיול כלי עבודה אוטומטי.

◦כיפוף קופסה מבלי לבטל או להפחית את יעילות מערכת הבטיחות.

◦ דרך מהירות איטית מינימלית בעת כיפוף חומר שטוח על ידי סידור מיוחד של קרני הלייזר.

◦ ניטור מכונה נוסף (לחצני עצירת חירום ומתגי נעילת שערים)

* בקר בטיחות בקטגוריה 4 מוסמך CE עם ממסרים משולבים בכוח ומערכת משוב מקודד.

תבנית מכונה:

פרטים

• Slider Stroke (מ"מ): 120 מ"מ
• רמה אוטומטית: אוטומטית לחלוטין
• עומק גרון (מ"מ): 220 מ"מ
• סוג מכונה: מסונכרן
• אורך שולחן עבודה (מ"מ): 2500 מ"מ
• רוחב שולחן עבודה (מ"מ): 120 מ"מ
• מימד: 2500*1300*2210
• מצב: חדש
• מקום מוצא: אנהוי
• חומר / מתכת מעובד: פליז / נחושת, נירוסטה, סגסוגת, פלדת פחמן, אלומיניום
• אוטומציה: אוטומטית
• שירותים נוספים: חתוך לאורך
• משקל (ק"ג): 4000
• הספק מנוע (קוואט): 5.5 קילוואט
• נקודות מכירה מרכזיות: אוטומטי
• אחריות: שנתיים
• תעשיות רלוונטיות: חנויות לחומרי בניין, חנויות לתיקון מכונות, מפעל ייצור, שימוש ביתי, עבודות בנייה, אנרגיה וכרייה, חברת פרסום
• מיקום אולם התצוגה: אין
• סוג שיווק: מוצר חדש 2021
• דוח בדיקת מכונות: מסופק
• בדיקת וידאו יוצאת: מסופק
• אחריות על רכיבי הליבה: שנתיים
• רכיבי ליבה: מיסב, מנוע, כלי לחץ
• הסמכה: ce
• שירות לאחר המכירה ניתן: חלקי חילוף בחינם
• שם המוצר: WC67K 125T/2500mm
• סוג: PB
• יישום: כיפוף פלטות אל חלד
• מערכת בקרה: DA52S
• אורך כיפוף: 2500 מ"מ
• לחץ נומינלי (kN): 1250 kN
• מערכת בקרת CNC: CNC
