מכונת חיתוך לייזר סיבים מאסטרליין 8kw 4000x2000 מ"מ עם מקור לייזר Ipg

תיאור מוצרים

מכונת חיתוך סיבים בלייזר 10KW לחיתוך סיבים בלייזר 10000W פלדת אל חלד הרכיבו את מכונת החיתוך בלייזר 2000w/3000w/4000w/6000w לתקני האיכות המחמירים ביותר ללא שום דבר מלבד רכיבים ברמה עולמית כדי להבטיח איכות מתמשכת במחיר אטרקטיבי. SmartLine היא מכונת חיתוך לייזר דו-ממדית למטרות כלליות בשימוש ברחבי העולם במגוון יישומים, דרישות ייצור ותקציבים. זמין בחמישה גדלים ועם הספקי לייזר הנעים בין 1,000W ל-6,000W סיב לייזר.

האלמנטים הבאים כלולים:

• ראש חיתוך בלייזר: ראש חיתוך לייזר Raytools; ראש חיתוך של Precitec

• בקר CNC: CypCut Fscut 2000 מערכת CNC; BECKHOFF TwinCAT מערכת בקרת מסך מגע HYPCUT Touch FSCUT8000 מערכת CNC TwinCAT

• שטח חיתוך: 3000x1500 מ"מ, 4000x20000 מ"מ, 6000x2000 מ"מ, 6000x2500 מ"מ

• מהירות חיתוך: מקסימום 100 מטר לדקה; מיקום: 140 מ' לדקה; תאוצות: 1.6G

BRAND SmartLine היא מכונת חיתוך לייזר דו-ממדית למטרות כלליות בשימוש ברחבי העולם במגוון יישומים, דרישות ייצור ותקציבים. זמין בחמישה גדלים ועם הספקי לייזר הנעים בין 1,000W ל-6,000W סיב לייזר.

מסגרת מסופחת לחלוטין

מסגרות פלדה עוברות חישול במעל 600⁰ כדי להקל על הלחץ. הם בנויים להחזיק מעמד שנים של שימוש כבד ללא עיוות. מערכת החלפת משטחים אוטומטית מאפשרת משקל טעינה של מעל 1800 ק"ג. מסגרת כבדה יותר פירושה פחות רעידות ודיוק טוב יותר. מסגרות המכונה מחוזקות כדי למזער פיתולים ועיוותים בעוד שהמסגרת החזקה של המכונה מחוברת לשלדה על ידי מוטות פלדה.

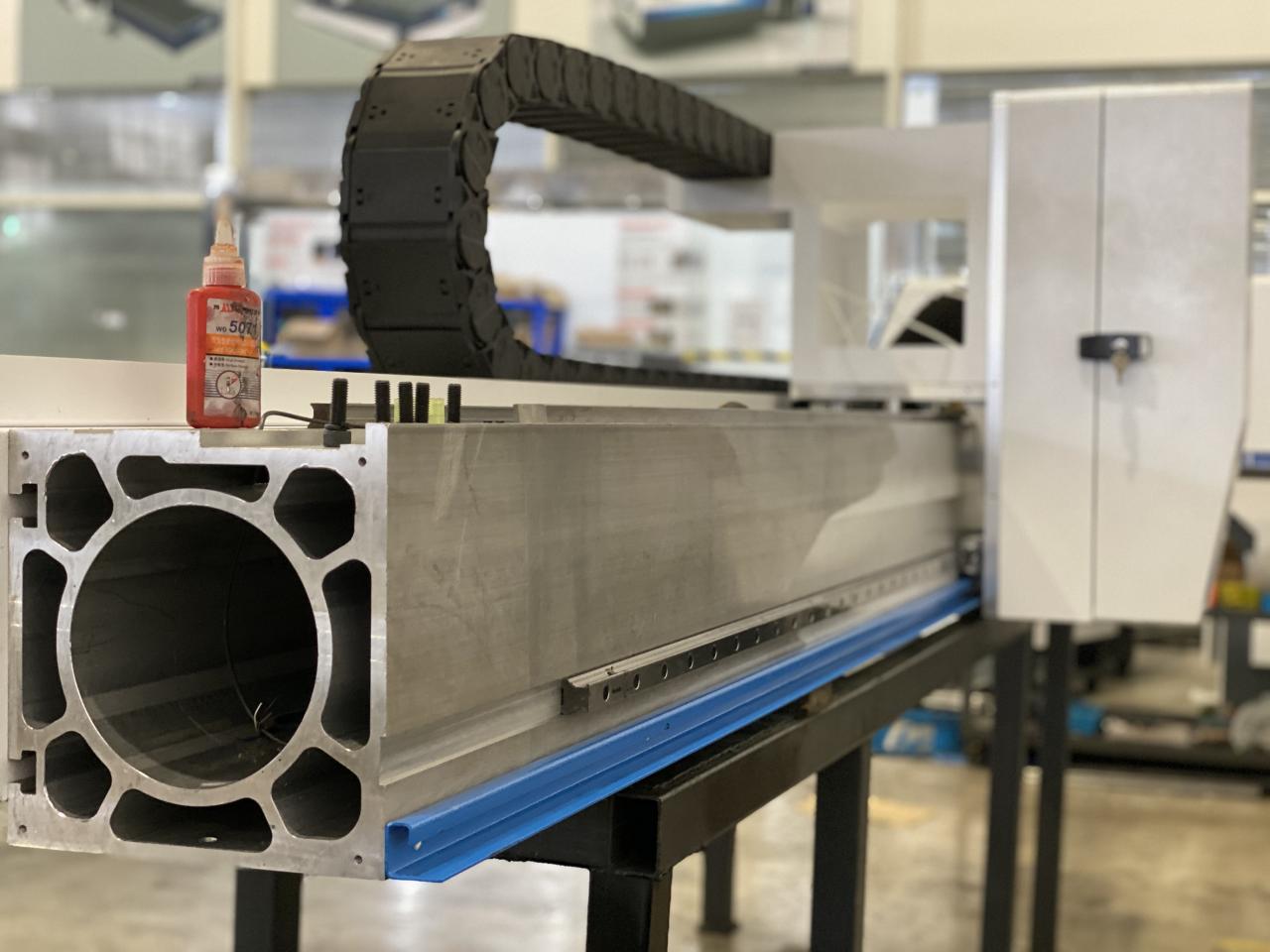

מקטע קרן לייזר

גוף הקורה מאמץ את שיטת יציקת האלומיניום הכוללת, חישול מבטל מתח ותהליכים פנימיים, התהליך הוא יציקה → מתח חישול → עיבוד גס → יישון רטט → חצי גימור → יישון רטט → עיבוד גימור, המכונה מעובדת לאחר חישול, החוזק, הקשיחות ויציבות הקורה מובטחת, ניתן לשמור על דיוק הקורה לאורך זמן. בעיקר עבור חיתוך במהירות גבוהה של מכונת חיתוך לייזר בעוצמה גבוהה מספקת ערבות יעילה.

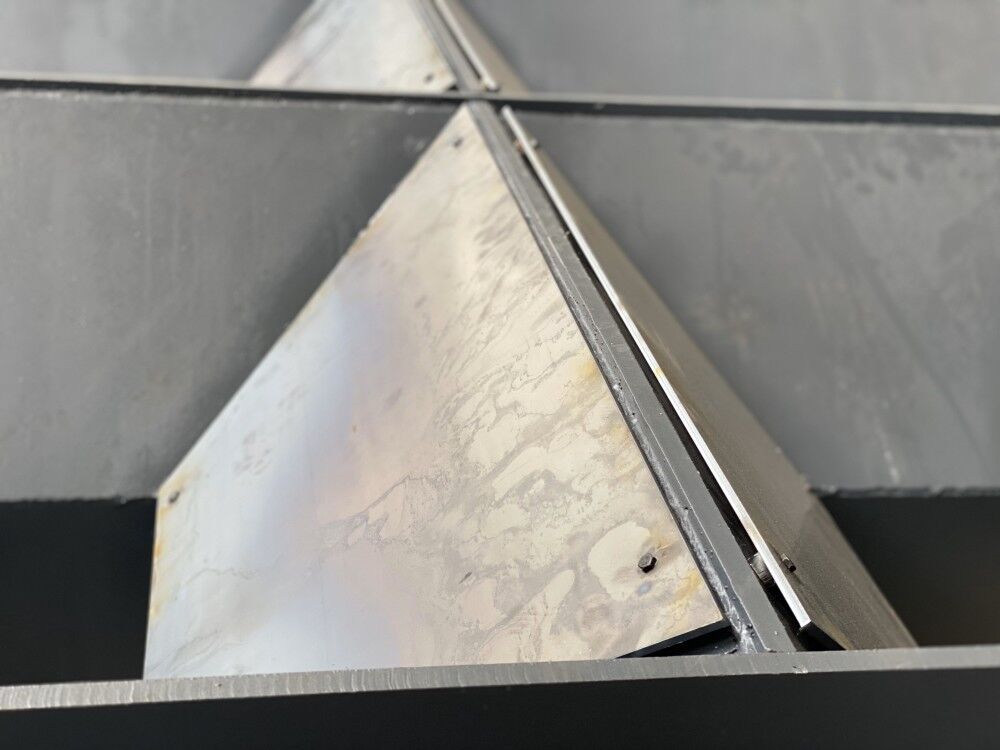

טכנולוגיית גרפיט נגד צריבה

האזור בכלי המכונה שבו הלייזר יכול לירות על הכל מכוסה ומוגן ע"י גרפיט בעובי 20 מ"מ נגד שחרור. כדי להבטיח שמיטת המכונה ושולחן העבודה לא יהיו בצורתם ונשרפים.

מערכת כונן

הקורה מותקנת על זוג מסילות מובילות ליניאריות מדויקות של REXROTH ועם הנדסת ALPHA מתקדמת וייצור מדויק יצרו את המערכות הליניאריות האיכותיות ביותר הקיימות כיום.

כונן סרוו של BECKHOFF: מערכת חילוץ אבק

מערכת זו משמשת לסינון אבק יבש מנזילות תעשייתיות, בהתאם להנחיות VDI 3677, פסקה. רכיבי המסנן משתמשים במסננים נקבוביים קומפקטיים. במדינות רבות אסור להזרים אוויר מסונן במהלך חיתוך נירוסטה (CrNi). לכן, מומלץ למשתמש להתקין תעלות אוויר כלפי חוץ.

מערכת בקרת CNC

מערכת בקרת חיתוך לייזר FSCUT2000 של מערכת בקרת חיתוך לייזר חסכונית. בשימוש נרחב בתחום חיתוך לייזר מתכת ולא מתכת. בגלל הביצועים הבולטים שלו בתחום חיתוך לייזר סיבים, על ידי המספר העצום של משתמשים ברמה גבוהה.

ראש חיתוך לייזר: ראש חיתוך PRECITEC PROCUTTER 2.0

הדור החדש של ProCutter 2.0 מרשים עם הביצועים המוגברים שלו ותכונות האוטומציה החדשות שלו. מהיר יותר, קל יותר, יעיל יותר, מתמשך יותר - כך מתעצב חיתוך הלייזר בדור החדש, עקב פיתוחים רבים.

מערכת חיתוך פרופילים וצנרת (אופציונלי)

סדרת Smartline מציעה צדדיות שאין שני לה. מערכת חיתוך צינורות וצינורות אופציונלית בעלת יכולת לחתוך צינור/צינור במדויק והופכת אותה להכרח לכל מי שצריך חלקים מדויקים העשויים מחומרים, גדלים ועוביים שונים.

מקור לייזרגרמניה IPG Fiber Laser Resonator

IPG 12000W מהוד לייזר איטרביום

IPG 4000W מהוד לייזר איטרביום

IPG 6000W מהוד לייזר איטרביום

גודל מכונה ומשקל
דגם מכונה	3015	4020	6020	6025	8025
אורך (מ"מ)	10000	11200	14000	14000	10800
רוחב (מ"מ)	3080	4100	4100	4750	4750
גובה (מ"מ)	2250	2250	ציר Z (מ"מ)	100	100
משקל (ק"ג)	12000	15000	משקל גיליון מקסימלי (ק"ג)	1100	1800

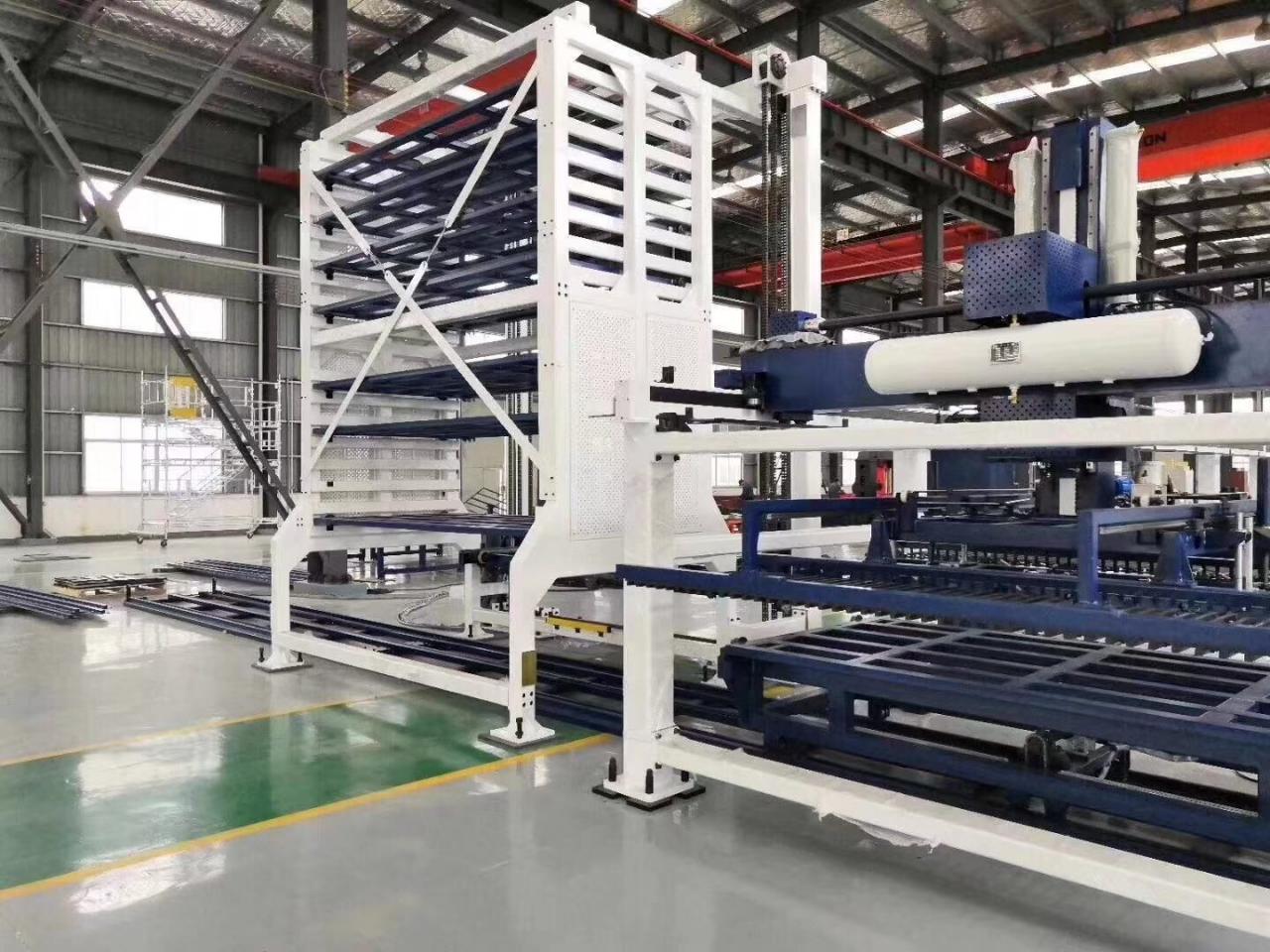

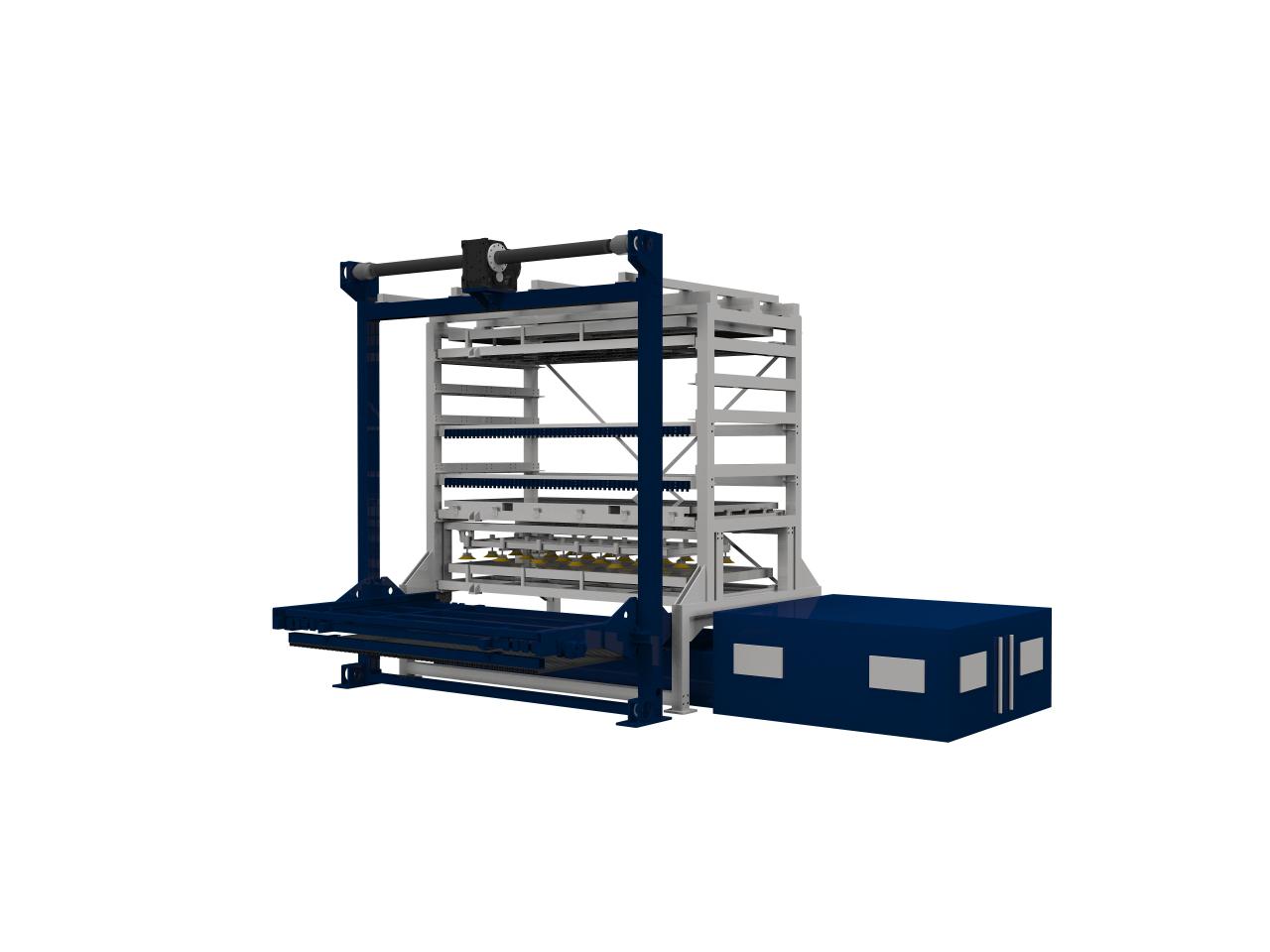

אופציונלי עבור מעמיס ופורק BRG SYSTEM 2.0 Loader & Unloader BRG System 2.0 הוא הפתרון האוטומטי המייעל בצורה הטובה ביותר את זרימת החומר, מה שמשפר הן את הבטיחות בעבודה והן את בטיחות התהליך. הפתרונות הכלולים נעים בין תפעול פשוט לתפעול אוטומטי לחלוטין.

אנו בוחנים כעת את אריזות המוצרים שלנו מזוויות של הפחתת פסולת וחיסכון במשאבים. אנחנו גם עובדים על שיפור יעילות התחבורה משלב התכנון של פיתוח המוצר.

1. מארז העץ שלנו הוא לאחר טיפול חיטוי. לא צריך בדיקת עץ, חוסך זמן משלוח.

2. כל חלקי החילוף של המכונה כוסו על ידי כמה חומרים רכים בעיקר באמצעות צמר פנינים.

3. הצד החיצוני הוא מארז עץ עם טפסות קבועות.

4. בחלק התחתון של מארז העץ יש שקע ברזל יציב, נוח למסירה ולהובלה.

השרתים שלנו

השימוש באינטרפרומטר מתעד את תנועת ציר X ו-Y של המכונות במהלך החיתוך כדי להבטיח דיוק. מתבצעות התאמות כדי להבטיח שהמכונה מכוונת במדויק לפני המשלוח. בדיקת Marble מתבצעת למדידת ציר ה-X וה-Y, תוך חישוב כל ההתאמות הנדרשות כדי להבטיח רמה ויישור מושלם לאורך המכונה. קולימטור מופעל לכל אורכה של מסילת ההדרכה, ובודק ישרות. מתבצעות התאמות כנדרש כדי להבטיח דיוק ליניארי.

פרטים

• יישום: LASER CUTTING
• חומר ישים: MDF, מתכת, קריסטל
• מצב: חדש
• סוג לייזר: לייזר סיבים
• שטח חיתוך: 1500*3000 מ"מ
• מהירות חיתוך: 100 מ' לדקה
• פורמט גרפי נתמך: AI, DXF, Dst, Dwg, LAS, DXP
• עובי חיתוך: 100 מ"מ
• CNC או לא: כן
• מצב קירור: קירור מים
• תוכנת בקרה: מערכת בקרת Cypcut
• מקום מוצא: אנהוי, סין
• מותג מקור לייזר: IPG
• מותג ראש לייזר: Raytools
• מותג מנוע סרוו: Yaskawa
• מותג מעקה: HIWIN
• מותג מערכת בקרה: Cypcut
• משקל (ק"ג): 15000 ק"ג
• נקודות מכירה מרכזיות: דיוק גבוה
• מותג עדשות אופטיות: אולי
• אחריות: 3 שנים
• תעשיות רלוונטיות: בתי מלון, חנויות לחומרי בניין, מפעל ייצור, חנויות לתיקון מכונות, עבודות בנייה
• דוח בדיקת מכונות: מסופק
• בדיקת וידאו יוצאת: מסופק
• אחריות על רכיבי הליבה: שנתיים
• רכיבי ליבה: מיכל לחץ, מנוע
• אופן פעולה: דופק
• תצורה: סוג שלוחה
• מוצרים בטיפול: פח וצינור
• תכונה: ניתן לתכנות
• שירות לאחר המכירה הניתן: מהנדסים זמינים לשירות מכונות מעבר לים
• סוג לייזר: מחולל לייזר סיבי IPG מארה"ב
• אורך גל לייזר: 1070 ננומטר
• דירוג הספק לייזר: 6kw-20kw
• מהלך ציר X: 1500 מ"מ
• מהלך ציר Y: 3000 מ"מ
• שולחן עבודה: עיצוב פתוח, שולחן קבוע
• מצב נהיגה: מערכת נהיגת מתלים כפולה
• מערכת בקרה: מערכת בקרת Cypcut
