Cnc Servo Press Brake 250t/3.2m 3+1 Axis 3 Meter Sheet Metal Press Brake

תכונה עיקרית

1. מבנה פלדה מרותך, על ידי נורמליזציה ורטט בתדר גבוה לביטול מתח, כדי להבטיח את הדיוק הכולל של כלי מכונות, בעל קשיחות מצוינת, אנטי עיוות ויכולת אנטי הטיה.

2. צילינדרים מאסטר שני הצדדים שייכים לציר CNC מכונת כיפוף CNC אלקטרו הידראולית כאשר צירי Y1, Y2, מסונכרנים תואם שסתום סרוו הידראולי מיובא מגרמניה והגרמנית HEIDENHAIN שליטה בלולאה סגורה, משוב מדויק, סליידרים פועלים מדויקים, חוזרים דיוק המחוון ודיוק מקביל יכול להגיע ל-/- 0.01 מ"מ.

3. מערכת אוטומטית הידראולית פיצוי קמור עבור שולחן עבודה (ציר V), כדי לטפל בהשפעת דפורמציה המחוון של חלק העבודה במהלך הכיפוף. מספרי פיצוי מותאם אוטומטית על ידי מערכת CNC, נוח ומדויק. (מבנה טבלת פיצוי מכני לאופציונלי)

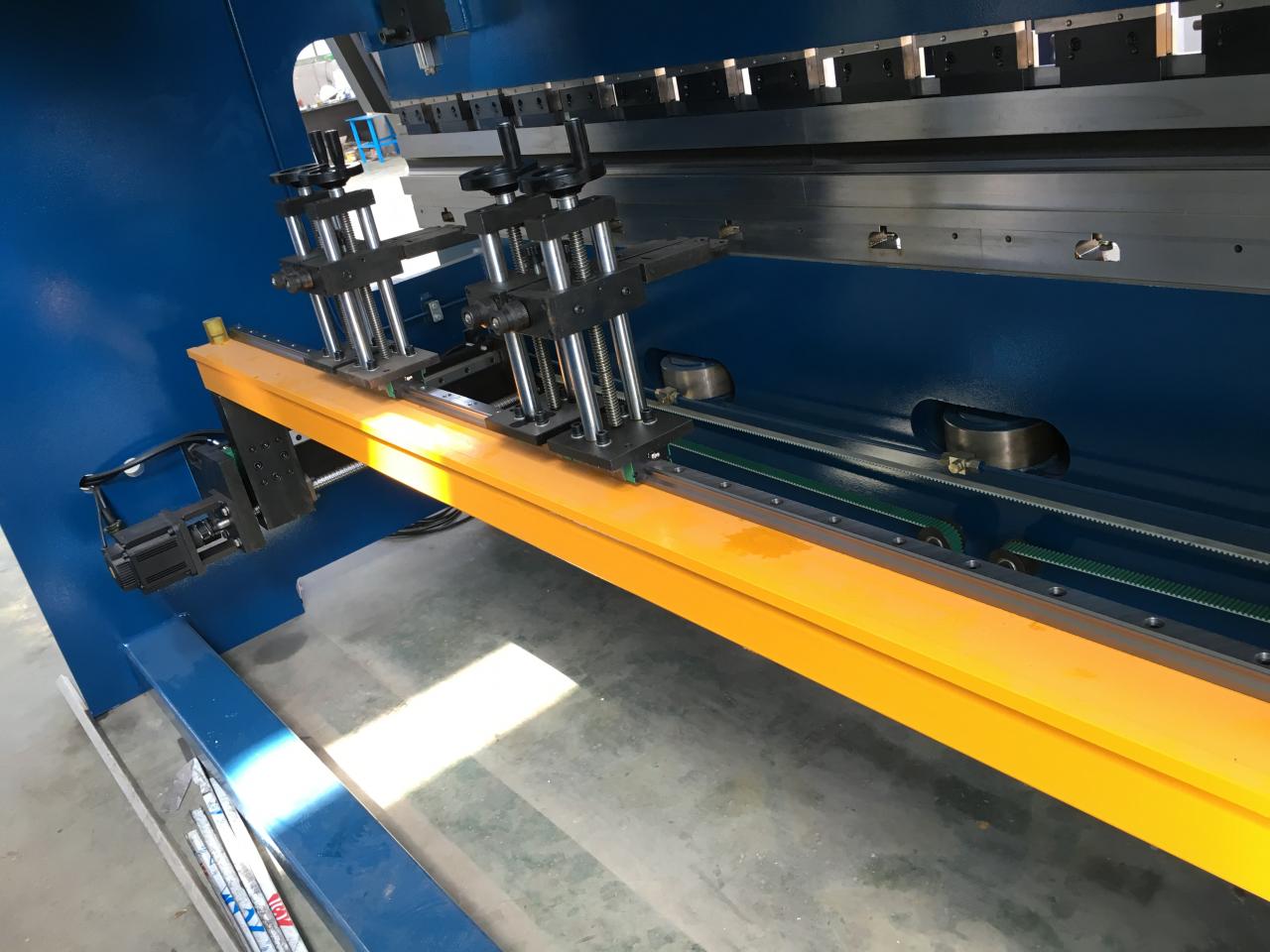

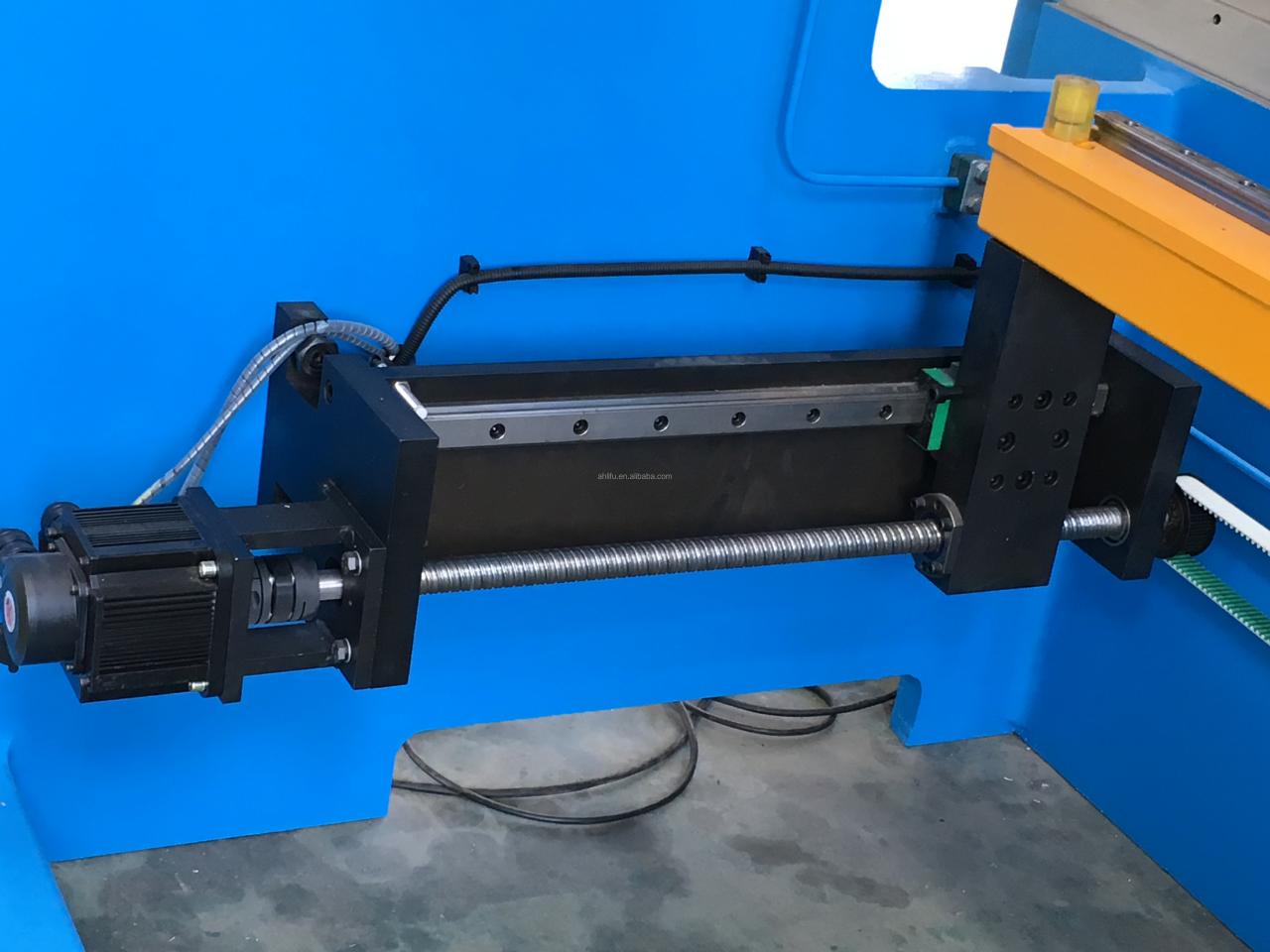

4. מד אחורי (מיקום קדמי ואחורי) הוא ציר ה-X במכונת כיפוף CNC, מונע על ידי מנוע סרוו, מערכת CNC, שידור באמצעות בורג כדורי דיוק, מדריך ליניארי, גלגל חגורה סינכרוני, ריצה מהירה, מיקום נתונים מדויק. (המשתמשים יכולים להרחיב את ציר R או R1, ציר R2, ציר Z1, ציר Z2 וכו')

5. התקן האכלה קדמי נע לרוחב דרך מנחה ליניארי מדויק, שולט בקלות על המרווח בין הזרועות. רמת גובה מתכווננת, המשפרת מאוד את הנוחות של כיפוף חלק העבודה.

6. עם תבנית כיפוף מזרן מהדק מהיר, תואם למנגנון פיצוי סטיה. סוג משולב של תבנית כיפוף CNC מודולרית על מנת להבטיח דיוק גבוה ויעילות גבוהה של כיפוף. התאמת המיקום של התבנית התחתונה שימושי בתנאי עבודה שונים.

7. שני קצוות המכונה מצוידים בסרגל סורג, המשמש למדידת המרחק המדויק בין המגלשה לשולחן העבודה. מסגרת מכונות מצוידת בצלחת מסוג C, סורג מותקן בלוח C כדי לבטל את השפעת עיוות העמוד על מיקום המחוון. נתוני המשוב של מיקום המחוון יועברו למערכת הבקרה המספרית באופן מיידי לאות שליטה משוער של שסתום סרוו S1 ~ S2 והפלט, לשלוט על זרימת פלט שסתום סרוו הידראולי, כך ששני צילינדרים סינכרון.

מבנה קרן פעילויות עבור מיקום ארבע נקודות, יציבות טובה, ציר Y1, Y2 ניתן לתכנת בנפרד, ניתן לשתול במצב חלקי, כיפוף מחודד (כיפוף משופע).

השהה את שמירת הלחץ לאחר כיפוף היווצרות כדי להפחית את הגמישות של חלק העבודה, ניתן להגדיר את זמן שמירת הלחץ.

8. מחסום בטיחות סביב המכונות, ומכשיר הגנה פוטו-אלקטרי כדי להבטיח עבודה בטיחותית. (התקן הגנת לייזר לאופציונלי)

פרמטר טכני

לא	פריט	ערך	יחידה
1	כוח נומינלי	1000	ק.נ
2	אורך שולחן עבודה	2500	מ"מ
3	מרחק בין חורים	2020	מ"מ
4	עומק הגרון	320	מ"מ
5	נסיעות ראם	120/150	מ"מ
6	גובה פתיחה מקסימלי	320/350	מ"מ
7	כוח מרכזי	7.5/11	KW
8	עומק גרון	320	מ"מ
9	מִשׁקָל	6000	ק"ג
10	מֵמַד	250016002400	מ"מ

חלקי מיקור חוץ עיקריים

לא	שם חלקי	יצרן מיקור חוץ
1	שסתום פרופורציונלי בקרה סינכרונית	בוש רקסרוט
2	שסתום בקרת לחץ פרופורציונלי	בוש רקסרוט
3	משאבת שמן	בוש רקסרוט
4	טבעת איטום	יפן VALQUA
5	מחבר צינורות	EMB
6	מָנוֹעַ	סימנס
7	חַשׁמַלִי	שניידר
8	בורג כדורי	טייוואן HIWIN
9	מדריך לינארי	טייוואן HIWIN
10	סרגל צורם	היידנהיין
11	מנוע סרוו	ESTUN

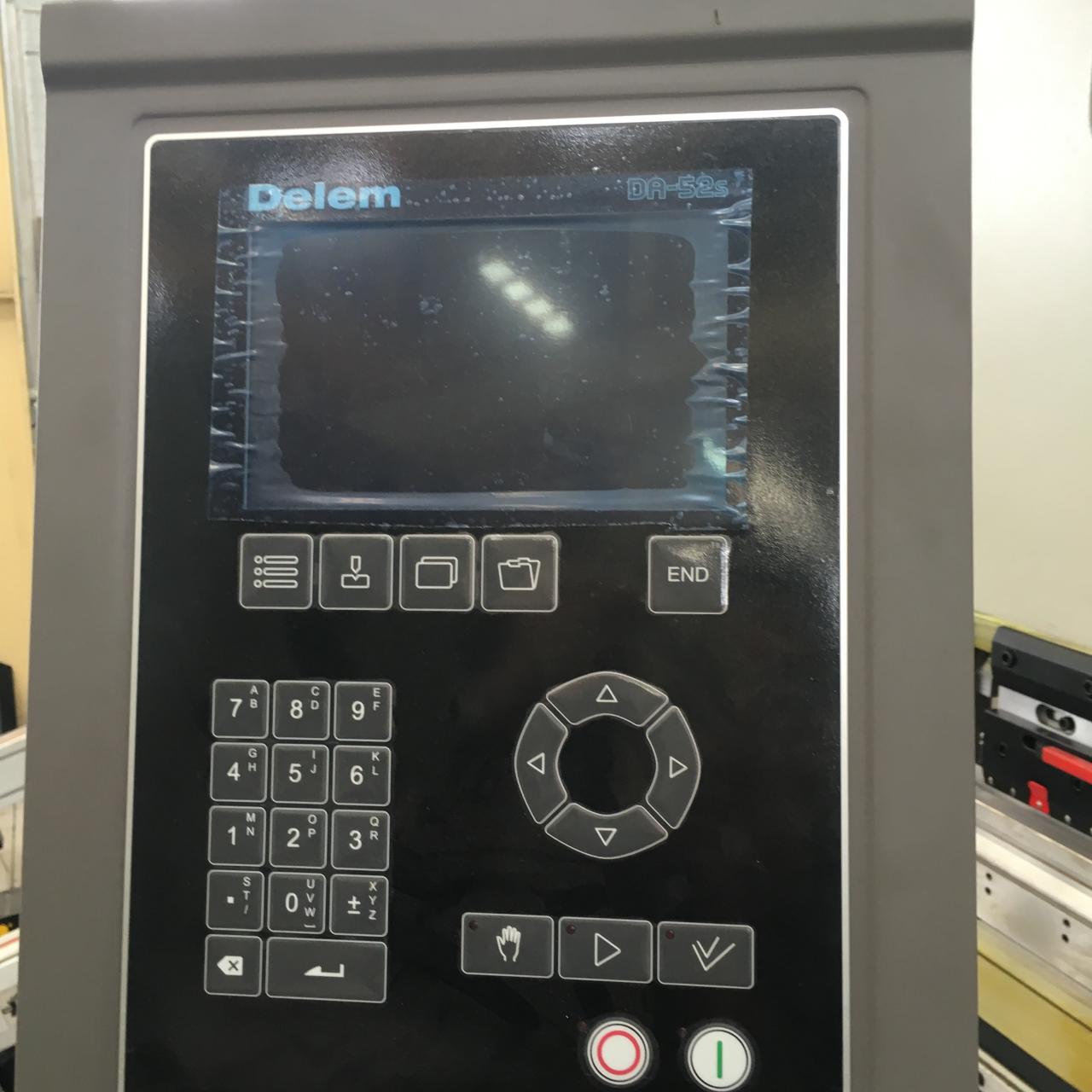

12	מערכת CNC	מערכת CNC DA52S

הערה: מערכת בקרת cnc ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S וכו' עבור אופציונלי

תמונות מפורטות

השירות שלנו

שירות טרום מכירה

1. 24 שעות באינטרנט, תגובה תוך 2 שעות, מתן פתרון תוך 48 שעות.

2. המלץ על המכונה המתאימה ביותר לפי מטרת הלקוח,

3. תמיכה בבדיקות לדוגמה,

4. ביקור במפעל יתקבל בברכה.

שירות שלאחר מכירה

1. לספק פתרון ביום אחד, לפתור תלונה ב 2 ימים.

2. הדרכה כיצד להתקין וכיצד להשתמש במכונה

3. מהנדסים זמינים לשירות מכונות מעבר לים

4. הנחה ללקוח בשיתוף פעולה ארוך

5. אחריות שנתיים

אריזה ומשלוח

1) לפני האריזה, הכלי יבדוק במשך 48 שעות כדי לוודא שכל הציוד הוא 100% איכותי.

2) לפני הטעינה, חבילה יציבה, מעמיס מקצועי ומיומן להפחית את הנזק של המוצר במהלך ההובלה.

3) תיקנו את המכונה שלנו במיכל על ידי חוט פלדה שבתוכו יהיה מוגן היטב במהלך המשלוח

4) פריקה, אנו משתמשים בארון העץ, מגנים על המכונה וניתן להשתמש בו בקלות במלגזה למכונת פריקה.

שאלות נפוצות

1. מה דעתך על איכות המכונה שלך? אנחנו מודאגים לגבי האיכות.

RE: RAYMAX הוא מותג בוגר בסין, דרך מחקר רב שנים בטכנולוגיה, העיצוב שלנו כולל מבנה ואבטחה ודיוק מפורט השתפר מאוד, ויכול להתאים לכל תקן CE או תקן מחמיר יותר. המכונות שלנו מפיצים ברחבי העולם לכ-50 מדינות בהן יש תעשיית לוחות מתכת, יש מכונות מבריקות. והיכן שיש את המכונות שלנו, יש מוניטין טוב ושביעות רצון משתמש סופית

2. האם מחיר המכונה יכול להיות יותר הנחה?

RE: 1. RAYMAX תמיד מספקים מכונה באיכות גבוהה, עם ניסיון של 10 שנים, למכונה שלנו יש מספיק תקן איכות כדי לוודא שהמכונה יכולה לעבוד יותר מתקופת האחריות האמיתית. כך נחסוך הרבה ונחשוב מראש עבור הלקוחות.

RE: 2. למעשה RAYMAX גם חושבים על רמת המחירים שלנו, אנחנו בטוחים לספק איכות=מחיר ומחיר=איכות, המחיר התואם ומקובל עבור הלקוחות ועמיד עבור המכונות שלנו. אנו מברכים אותך לנהל אתנו משא ומתן ולקבל סיפוק טוב.

3. מה דעתך על המפעל שלך בסין?

RE: RAYMAX ממוקם בעיר MaAnShan, מחוז AnHui שהוא האזור המוביל בסין וגם בעולם כמרכז המכונות לפתרון לוחות מתכת, עבדנו כ-10 שנים באזור זה. ניסיון עשיר בתחום זה עם תמיכה טכנית מקצועית ושירות מכוון.

פרטים

Slider Stroke (מ"מ): 100 מ"מ
רמה אוטומטית: אוטומטית לחלוטין
עומק גרון (מ"מ): 250 מ"מ
סוג מכונה: מוט פיתול, בלם לחץ
אורך שולחן העבודה (מ"מ): 3200
רוחב שולחן עבודה (מ"מ): 160 מ"מ
מצב: חדש
מקום מוצא: אנהוי, סין
חומר / מתכת מעובד: נירוסטה, פלדת אלומיניום, פלדת סגסוגת, פלדת ברזל וכו'
אוטומציה: אוטומטית
שירותים נוספים: ניקוב
שנה: 2020
משקל (ק"ג): 6000
הספק מנוע (קוואט): 7.5 קילוואט
נקודות מכירה מרכזיות: רב תכליתי
אחריות: 3 שנים
תעשיות רלוונטיות: חנויות לחומרי בניין, חנויות לתיקון מכונות, מפעל ייצור, חוות, שימוש ביתי, קמעונאות, בתי דפוס, עבודות בנייה, אנרגיה וכרייה
מיקום אולם התצוגה: מצרים, קנדה, טורקיה, איטליה, צרפת, וייטנאם, פרו, ערב הסעודית, אינדונזיה, פקיסטן, הודו, מקסיקו, רוסיה, ספרד, תאילנד, מרוקו, קניה, דרום קוריאה, צ'ילה, איחוד האמירויות הערביות, קולומביה, אלג'יריה, רומניה, בנגלדש, דרום אפריקה, קזחסטן, אוקראינה, ניגריה, אוזבקיסטן, טג'יקיסטן
סוג שיווק: מוצר חדש 2020
דוח בדיקת מכונות: מסופק
בדיקת וידאו יוצאת: מסופק
אחריות לרכיבי הליבה: 3 שנים
רכיבי ליבה: מסב, מנוע, משאבה, כלי לחץ, מנוע
כוח: הידראולי
חומר גלם: צלחת גיליון
יישום: כיפוף יריעות מתכת
הגנה בטיחותית: מגן מגן
מנוע: SIEMENS BEIDE
מכשיר חשמלי: SCHNEIDER
מערכת הידראולית: REXROTH
לחץ נומינלי (kN): 10000
הסמכה: ce
