מכונת חיתוך צנרת אוטומטית 1000w שולחן עבודה קטן מכונת חיתוך סיבים בלייזר

תיאור מכונה

חיתוך בלייזר היא שיטת החיתוך הטובה ביותר מבין טכנולוגיות החיתוך השונות שאנשים שולטים בהן כיום. היתרונות של חיתוך לייזר הם: עיוות תרמי קטן, דיוק חיתוך גבוה, רעש נמוך, ללא זיהום, חיתוך אוטומטי קל למימוש, אמנם ההשקעה הראשונית גדולה (חסרון), אך עלות העיבוד נמוכה ב-50% מעיבוד מכני. כטכנולוגיית ייצור מתקדמת, לחיתוך הלייזר יש את היתרונות של מגוון יישומים רחב, תהליך גמיש, דיוק עיבוד גבוה, איכות טובה, תהליך ייצור נקי ומימוש קל של אוטומציה, גמישות, אינטליגנציה ושיפור איכות המוצר ופריון העבודה.

תכונת מכונה

1. המכונה מאמצת מבנה שולחן עבודה פתוח, מיובא מתלה כונן כפול עם הילוכים ומסילה ליניארית, הילוכים יציבה ודיוק גבוה.

2. גם המיטה וגם הקורה הנעה מאמצים מבנה ריתוך אינטגרלי. המיטה מטופלת בחום ב-600 מעלות צלזיוס ומסתיימת בכרסום של 12 מטר. זה מקורר בתנור במשך 24 שעות. לאחר חישול, הוא מחוספס ולאחר מכן נתון לטיפול הזדקנות רטט, אשר יכול לבטל לחלוטין את הסתגלות הריתוך והעיבוד, קשיחות טובה, דיוק גבוה, יכול לשמור על שימוש לטווח ארוך ללא עיוות.

3. צירי X, Y ו-Z מיובאים כולם מצרפת עם מנועי סרוו בעלי דיוק גבוה, מהירות גבוהה, מומנט גדול, אינרציה גדולה, ביצועים יציבים ועמידים. ודא את המהירות וההאצה הגבוהים של המכונה כולה.

4. היא מאמצת את מערכת הבקרה המספרית המיוחדת של מכונת חיתוך לייזר בסיבי CYPCUT המבוססת על מערכת ההפעלה Windows, ומשלבת מודולי פונקציות מיוחדות רבות לבקרת חיתוך לייזר, עם פונקציות חזקות, ממשק אדם-מכונה טוב ותפעול פשוט.

5. תוכנת הקינון CYPNEST Expert Edition היא טכנולוגיית הליבה של מכונות חיתוך CNC למימוש "חיתוך במשרה מלאה, חיתוך ביעילות גבוהה וחיתוך קצב קינון גבוה". זוהי הערובה הבסיסית לחיסכון יעיל בחומרים ולשיפור יעילות החיתוך.

6. ראש החיתוך מאמץ ראשי חיתוך לייזר סיבים מיוחדים המיוצרים על ידי מותגים בעלי שם בינלאומי וחיישנים קיבוליים, עם דיוק חישה גבוה, תגובה רגישה, וביצועים יציבים ואמינים ביותר. 7. השסתום הפרופורציונלי בעל דיוק גבוה בשליטה אלקטרונית המיובא מגרמניה יכול לשלוט במדויק על לחץ האוויר של גז העזר החיתוך כדי להשיג את אפקט החיתוך הטוב ביותר.

רכיבי מכונה

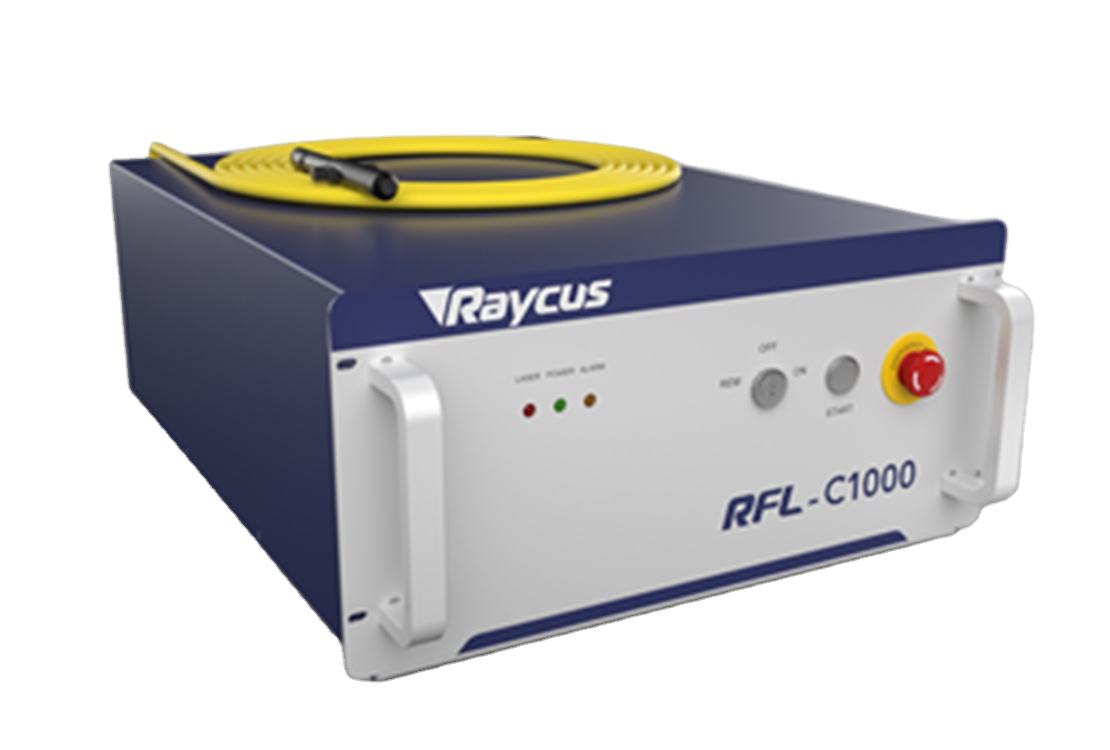

מקור לייזר סיב Raycus RFL-C1000

• איכות קרן מעולה (BPP)

• BPP קבוע בכל טווח ההספקים

• השתמש באורך מוקד ארוך כדי עדיין לקבל נקודה קטנה

• יעילות המרה אלקטרו-אופטית>25%

• פעולה ללא תחזוקה

• עיצוב מודולרי, "חבר והפעל"

• גודל קטן והתקנה קלה

• חיי שירות של מקור המשאבה >100,000 שעות

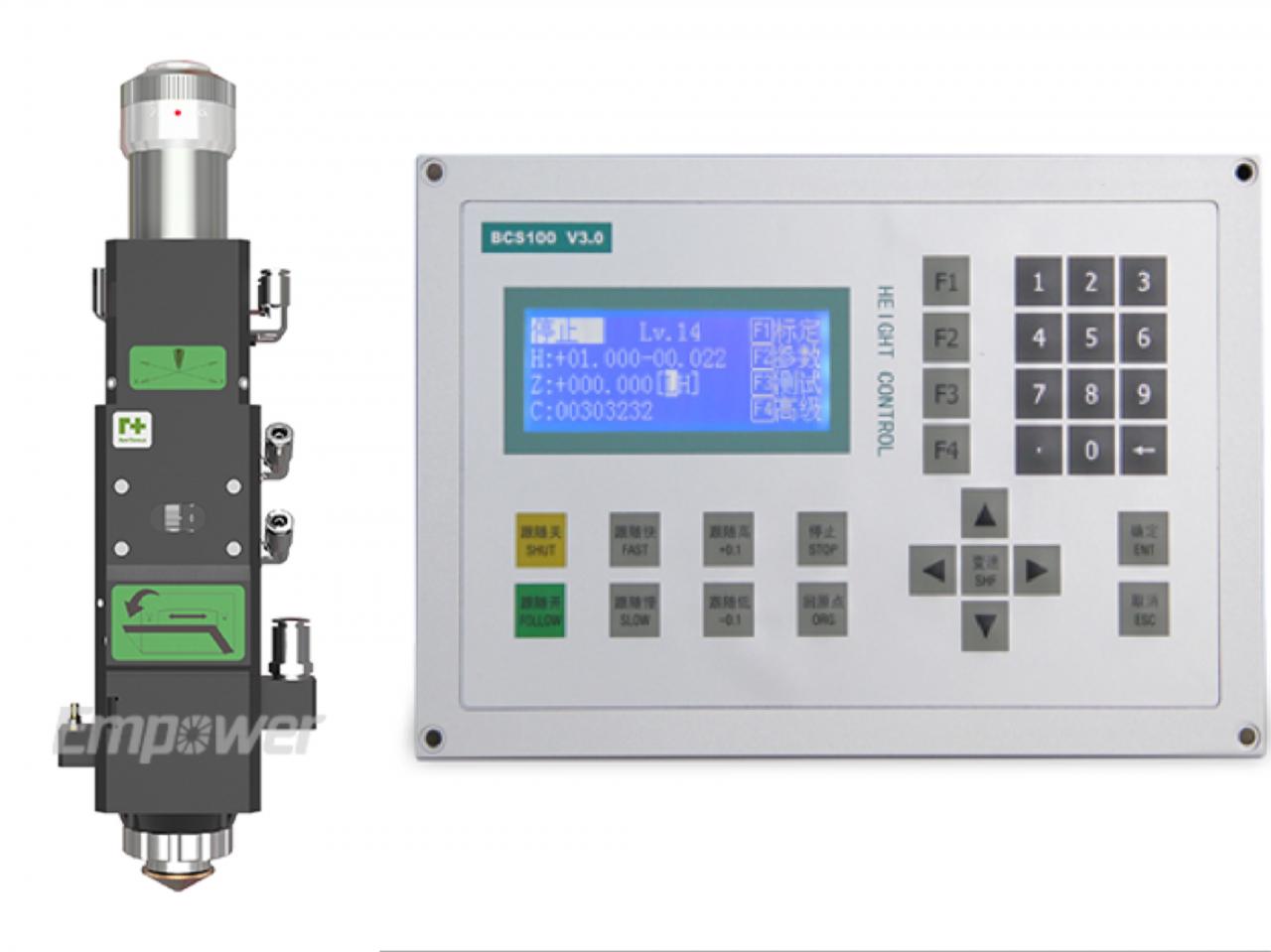

בקר ראש חיתוך וגובה

• זמין עם חישת גובה קיבולית.

• חיישני טמפרטורה מגנים על אופטיקה וממזערים את הסיכוי להתחממות יתר.

• 10 מ"מ של תנועת עדשה להגדרת מיקוד.

• גישה מהירה וקלה לזכוכית כיסוי.

• עיצוב גמיש למיטוב גודל הנקודה.

• זרימת גז סיוע חלקה.

• עיצוב קומפקטי וקל משקל.

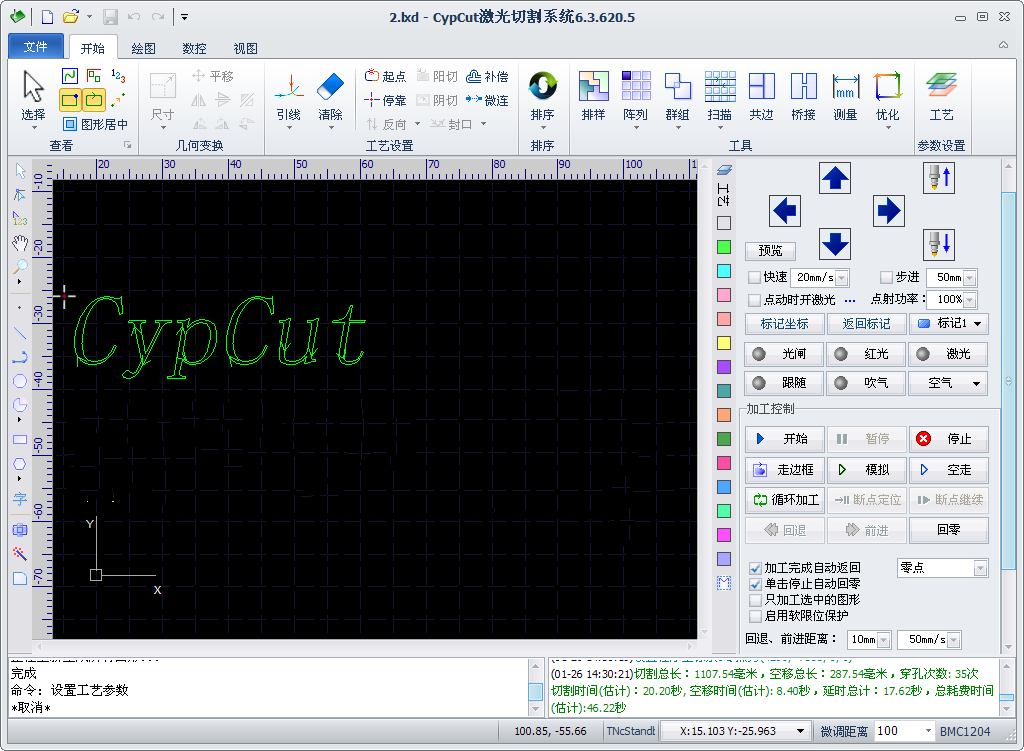

מערכת חיתוך Cypcut

• התאמת גובה אוטומטית

• הגנת תוכנה

• בקרת כוח קרן לייזר

• פונקציית חידוש נקודת כיבוי פתאומית

• קפיצת צפרדע ופונקציית מיקום קצה אוטומטי

• תגובה בזמן אמת כדי למנוע עיכוב אות שגורם לקצה עגול

מִפרָט

רשימת הרכיבים העיקריים
לא.	שם רכיב	יצרן--מקום מוצא
1	כלי מכונה	מכונת ריתוך לוחות--דהאן
2	קרן מכונה	קורת אלומיניום--דהאן
3	מקור לייזר סיבים	Raycus/Max 1000W--סין
4	ראש לייזר	Raytools-- סין
5	מערכת חיתוך	Cypcut - סין
6	מנוע סרוו ונהג	שניידר - צרפת
7	מפחית מהירות	שימפו - יפן
8	מסילות מנחים	Hiwin - טייוואן
9	מתלה אנד פיניון	YYC מטייוואן
10	שסתום פרופורציונלי	SMC --יפן
11	מצנן	הנלי - סין

מפרטים
כוח לייזר	1000W
שטח חיתוך (מ"מ) (L×W)	3000 מ"מ × 1500 מ"מ
מהירות חיתוך מקסימלית (מ/דקה)	120 מ' לדקה
מקסימום מואץ	1.5G
דיוק מיקום	±0.03 מ"מ
דיוק חוזר	±0.02 מ"מ
רוחב קו מינימלי	0.15 מ"מ
עומק חיתוך מרבי (פלדה עדינה)	12 מ"מ
נירוסטה N2	5 מ"מ
אֲלוּמִינְיוּם	3 מ"מ
דרך נהיגה	מנוע סרוו מיובא
דרך שידור	נהג כפול מתלה ופיניון מיובא
דרישות חשמליות	380V/50Hz.60 Amp
צריכת חשמל	12KW
משקל חתיכת עבודה	800 ק"ג
מִשׁקָל	5500 ק"ג
גודל מתאר (מ"מ)	4800 מ"מ×2700 מ"מ×1900 מ"מ (L×W×H)
גודל מתאר עם מחליף משטחים (מ"מ)	8400 מ"מ×3000 מ"מ × 2100 מ"מ (L×W×H)

יתרונות ויישומים

יתרונות:

1, חיסכון בעלויות בצריכת חשמל/רק 20-30% ממכונת חיתוך לייזר CO2 באותה הספק.

2, גמישות ודיוק חיתוך של חלקים פשוטים או מורכבים

3, מאמצת לייזר סיבי מותג עולמי מיובא/זמן חיים מעל 100,000 שעות

4, מנוע סרוו מיובא ומערכת הילוכים מבטיחים חיתוך מדויק

5, חיתוך באיכות גבוהה ללא צורך בגימור נוסף

6, מהירות חיתוך גבוהה יותר ויעילה, מהירות צלחת חיתוך מעל 10 מטר לדקה

7, חתך ללא מגע כלומר ללא סימנים או זיהום של החומר

8, יכולת לחתוך כמעט כל גיליון מתכת

יישומים:

חומרים ישימים: נירוסטה, פלדת פחמן, פלדת סגסוגת, פלדת סיליקון, פלדת קפיצים, אלומיניום, סגסוגת אלומיניום, גיליון מגולוון וצינורות וצינורות מתכת אחרים.

תעשייה ישימה: זה מיושם באופן נרחב בעיבוד צינורות תעשייתיים, ציוד חסין פיצוץ, תעשייה צבאית, תעשייה כימית, חיפושי נפט, מנורות ופנסים, עיבוד מתכות, כלי ברזל, בניין וכו '.

השירות והיתרונות שלנו

השירות שלנו

1. שנתיים אחריות עבור מכונת לייזר סיבים זו וחלקי לייזר סיבים; אחריות לשנה אחת עבור מכונה וחלקים אחרים.

2. תמיכה טכנית מקצועית מקוונת 24 שעות ביממה.

3. מהנדס מיומן יעזור ללקוח לפתור את הבעיה על ידי TM, WhatsApp בזמן כאשר הבעיה מתרחשת.

4. עדכון תוכנה חינם.

5. תחזוקה לכל החיים ואספקת חלקי חילוף.

היתרונות שלנו

1. Alibaba Authentication Enterprise

2. 12 שנות ניסיון בייצוא

3. 20 שנות ניסיון בייצור

4. שירות OEM & ODM

5. שירות מקוון 24 שעות

6. רשת סוחרים בכל העולם

פרטים

• יישום: LASER CUTTING
• חומר ישים: מתכת
• מצב: חדש
• סוג לייזר: לייזר סיבים
• שטח חיתוך: 3000*1500 מ"מ
• מהירות חיתוך: 120 מ' לדקה
• פורמט גרפי נתמך: DXF
• עובי חיתוך: 1-10 מ"מ
• CNC או לא: כן
• מצב קירור: קירור מים
• תוכנת בקרה: Cypcut
• מותג מקור לייזר: Raycus/IPG/Max
• מותג ראש לייזר: Raytools/Precitec
• מותג מנוע סרוו: Yaskawa
• מותג מעקה: HIWIN
• מותג מערכת בקרה: Cypcut
• משקל (ק"ג): 5500 ק"ג
• נקודות מכירה מרכזיות: חיי שירות ארוכים
• מותג עדשות אופטיות: Raytools
• אחריות: 1 שנה
• תעשיות ישימות: מפעל ייצור, עיבוד פחים
• דוח בדיקת מכונות: מסופק
• בדיקת וידאו יוצאת: מסופק
• אחריות על רכיבי הליבה: שנתיים
• רכיבי ליבה: מקור לייזר
• מהירות חיתוך מקסימלית (מ'/דקה): 120 מ'/דקה
• מואצת מקסימלית: 1.5G
• דיוק מיקום: ±0.03 מ"מ
• דיוק חוזר: ±0.02 מ"מ
• רוחב קו מינימלי: 0.15 מ"מ
• עומק חיתוך מרבי (פלדה עדינה): 12 מ"מ
• נירוסטה N2: 5 מ"מ
• אלומיניום: 3 מ"מ
• דרישות חשמל: 380V/50Hz.60Amp
• גודל מתאר עם מחליף משטחים (מ"מ): 8400 מ"מ*3000 מ"מ*2100 מ"מ (L*W*H)
• הסמכה: Sgs
• שירות לאחר המכירה ניתן: תמיכה מקוונת, חלקי חילוף חינם, תמיכה טכנית בווידאו
• שירות לאחר אחריות: תמיכה טכנית בווידאו, ללא שירות, תמיכה מקוונת, חלקי חילוף, שירות תחזוקה ותיקון בשטח
