160t-4000 4 צירים מכונת כיפוף הידראולית Cnc בלם לחץ

תיאור מוצרים

Press Brake היא מכונת כיפוף CNC חדשה שהושקה על ידי RAYMAX בשנת 2020, והיא מתאימה ליצרנים בעלי דיוק גבוה ודרישות ביצועים עלות. מכונת כיפוף CNC בעלת 4 צירים היא הדגם הפופולרי ביותר שלנו בנפח וסוס עבודה אמיתי, אשר בנוי מחלקים באיכות גבוהה ומציע אמינות רצינית. טכנולוגיית סינכרון Y1 ו-Y2 מבטיחה מהירויות גישה, כיפוף והחזרה גבוהות. ניתן להתאים את יכולת אורך הכיפוף וטווח הלחץ שלו כדי לעמוד בדרישות ייצור שונות.

ביצועים יציבים ועמידים של גוף המכונה

1, ריתוך משולב של מסגרת המכונה.

2, מסגרת המכונה שנוצרה על ידי מרכז העיבוד התלת מימדי CNC בתהליך אחד, המבטיח את המקביליות והאנכיות של כל משטח הרכבה.

3, למינציה של מתח פנימי על ידי מזג פיצוץ Shot להסרת חלודה וטיפול נגד חלודה.

4, פיצוץ להסרת חלודה וטיפול נגד חלודה.

עיצוב מדעי

1, תנועה סינכרונית של צירי Y1 ו-Y2 כל אחד נשלט על ידי צילינדר עצמאי.

2, אפשרות להוסיף אפשרויות ושדרוגים על התצורה, בשלב מאוחר יותר.

ידידותי לסביבה

רעש נמוך בזמן המתנה וירידה מהירה (פחות מ-25 דציבלים), לחיצה וחזרה, שכן הלחץ במערכת ההידראולית הוא בקרת הלולאה הסגורה של מנוע הסרוו הראשי. צריכת אנרגיה נמוכה מהמכונה הכללית ב-60% על ידי שימוש במנוע סרוו.

פרמטרים טכניים

לדגמי מכונות נוספים אנא פנה אלינו, אנו נענה לך בהקדם האפשרי!
דֶגֶם	מרחק פולנים (מ"מ)	עומק גרון (מ"מ)	מהלך המחוון (מ"מ)	גובה מקסימלי (מ"מ)	כּוֹחַ (קווא)	מִשׁקָל (ק"ג)	גודל (מ"מ)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

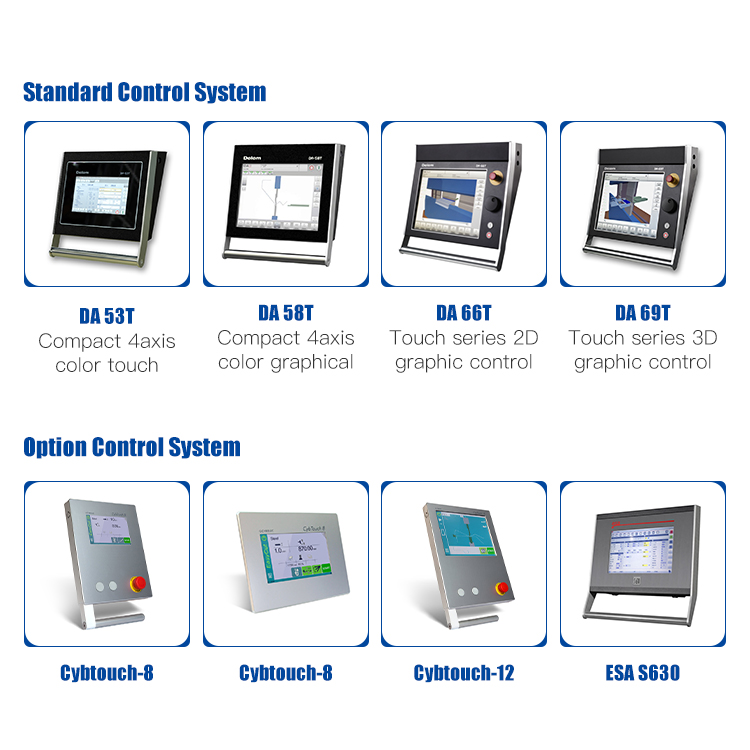

מערכת בקרה

מכונת כיפוף CNC של עמודה יכולה להיות מצוידת במערכות בקרה שונות. מערכת המדידה האחורית היעילות הגבוהה שלנו מספקת ללקוחותינו פתרונות אוטומציה שונים.

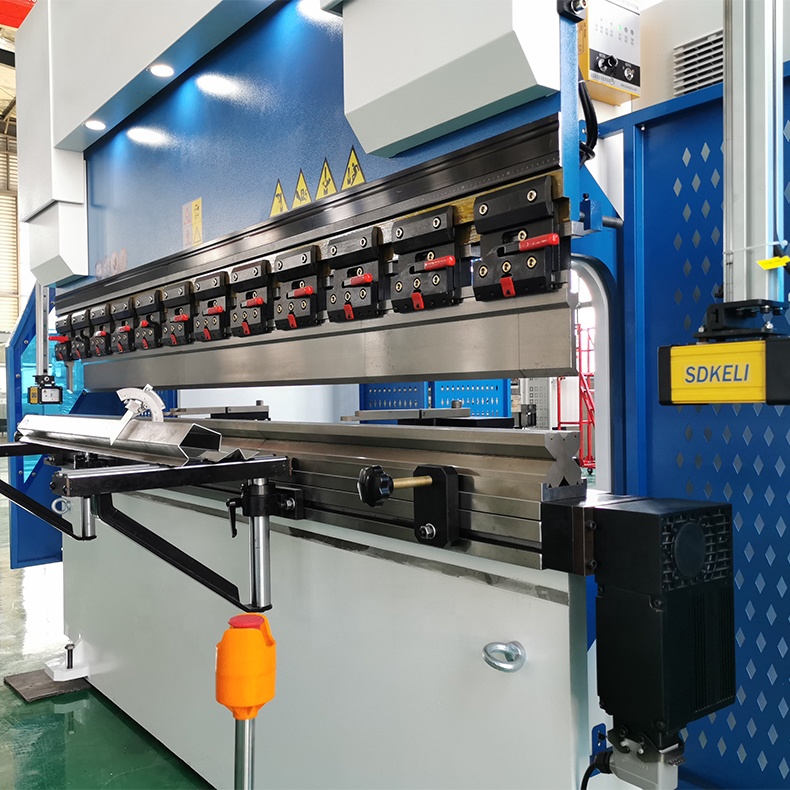

תצוגת מכונה

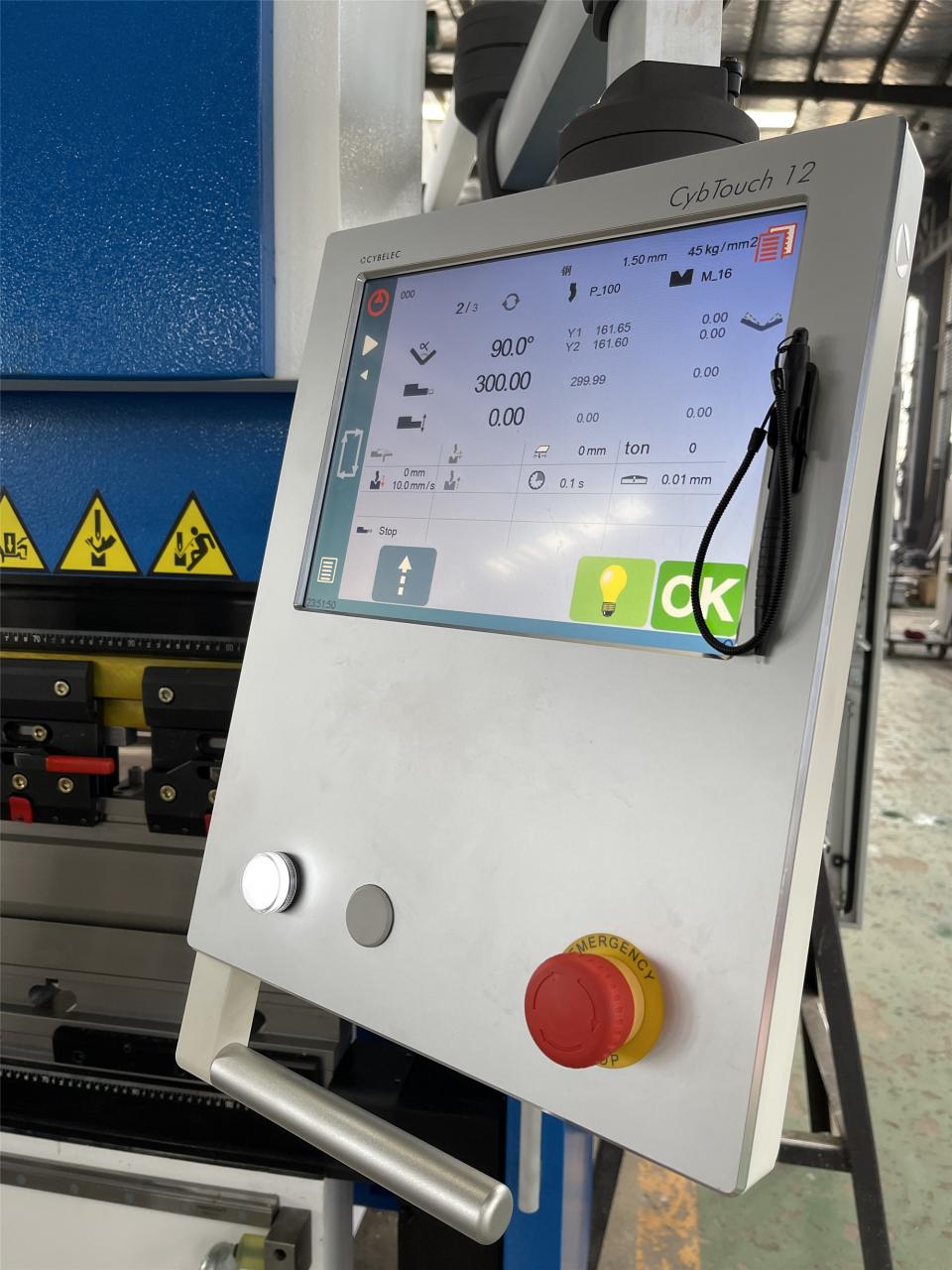

מערכת בקר Cybtouch-12

1. שולט על 4 צירים.

2. רצף כיפוף אוטומטי (אופציה).

3. חישוב קצבת כיפוף.

4. לחץ - חישוב הכתרה.

5. כלים מודולריים לכל חלק או עיקול.

6. תיקון זווית ומד אחורי.

7. תחזוקה טלפונית באמצעות חיבור אלחוטי עם מחשב או מחברת.

8. יציאת USB למקל זיכרון להעברת נתונים/גיבוי.

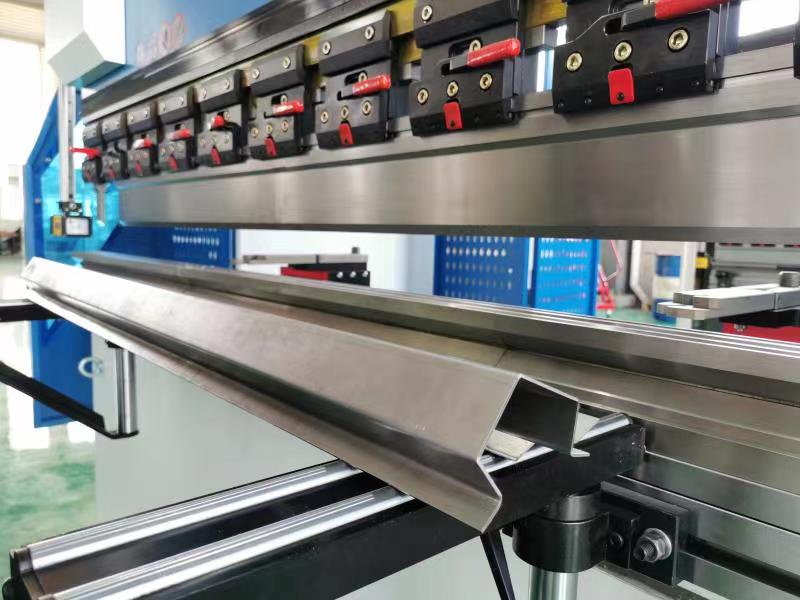

שולחן עבודה יעיל במיוחד

1, אתה יכול להשתמש בכל אורך הכיפוף מכיוון שאין קווי מתאר הפרעה.

2, תבנית CNC מותאמת אישית

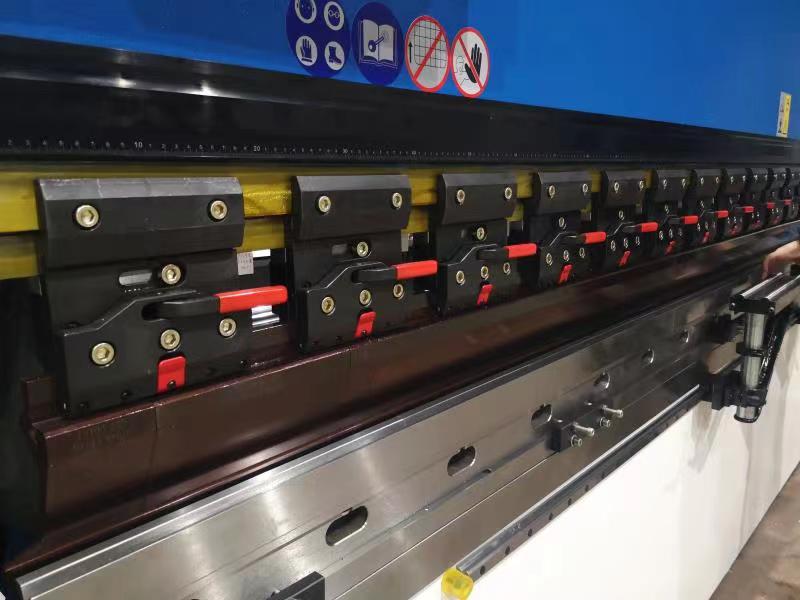

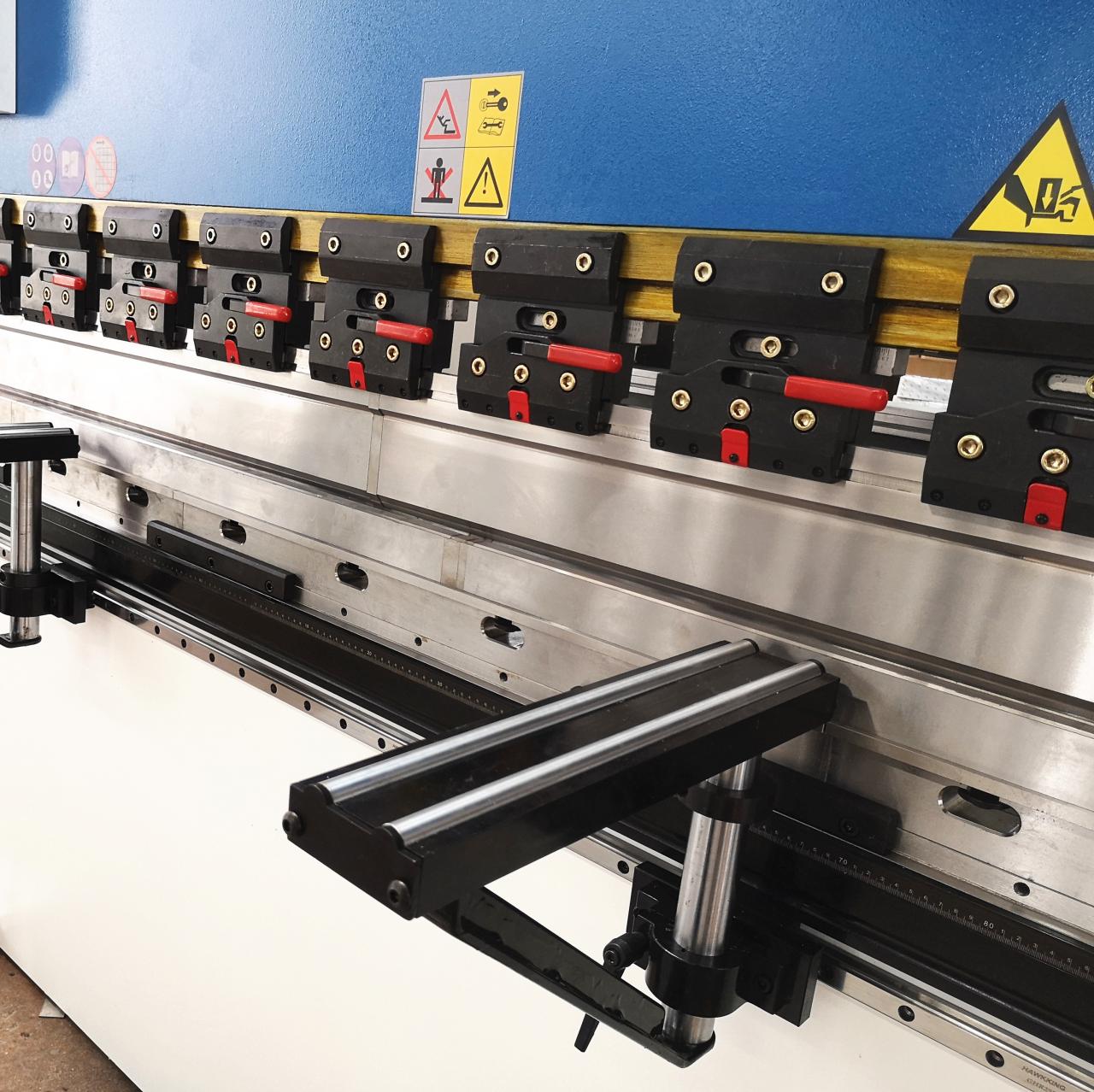

3, קליפ מהיר: שינויי כלים מהירים הודות להגדרה אנכית, כדי להפחית את זמני ההגדרה שלך.

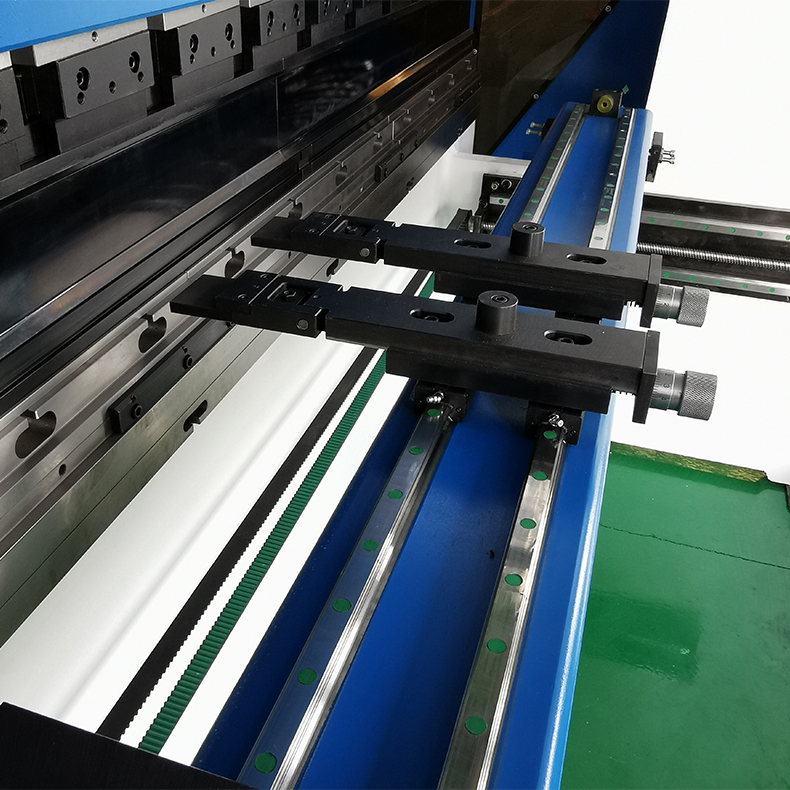

4, זרועות תומכות: סוגרי התמיכה הארגונומיים ותאורת אזור העבודה מובילים מסייעים למקסם את קלות ההפעלה שלך.

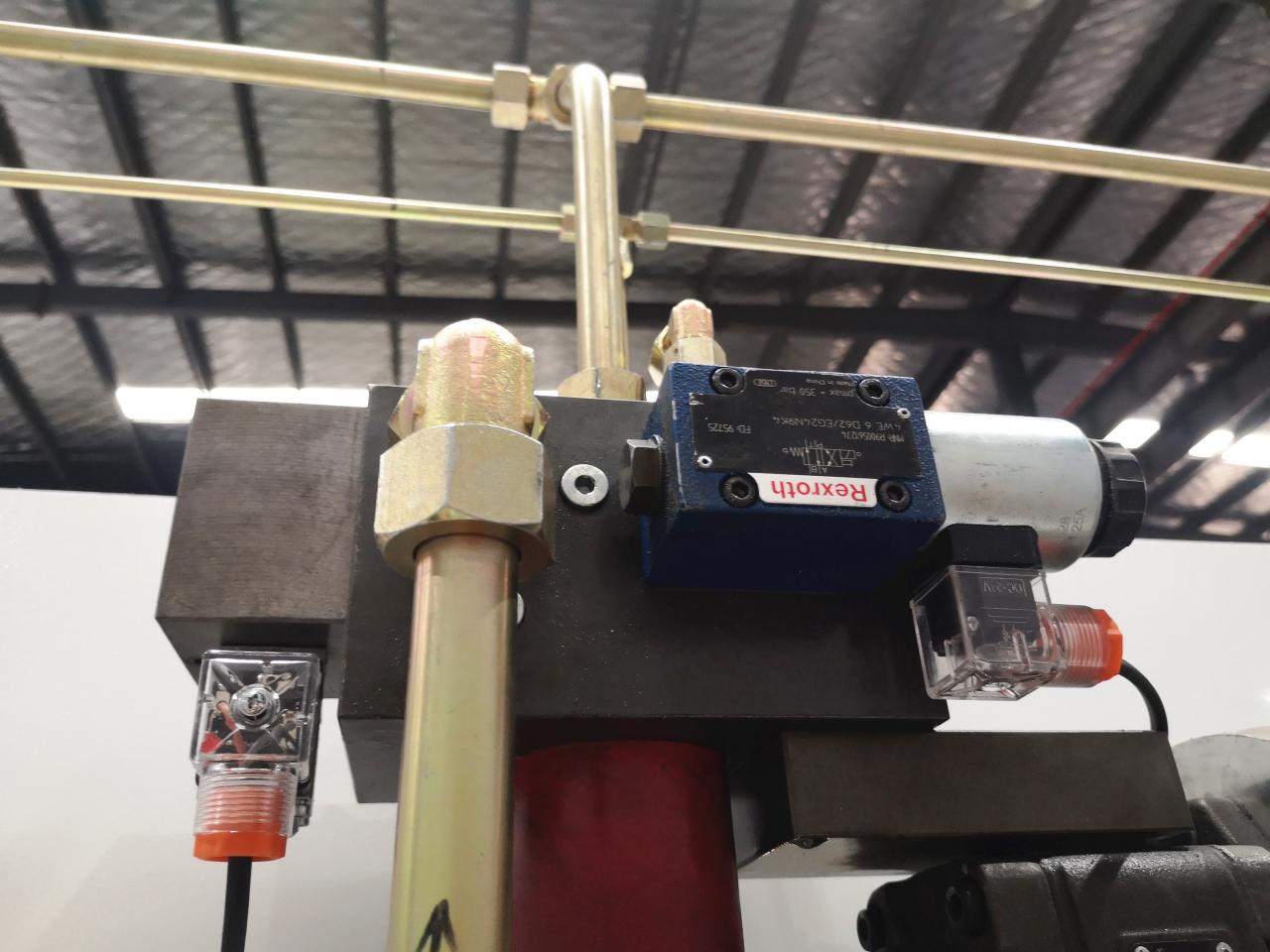

5. שסתום הידראולי (Rexroth מגרמניה)

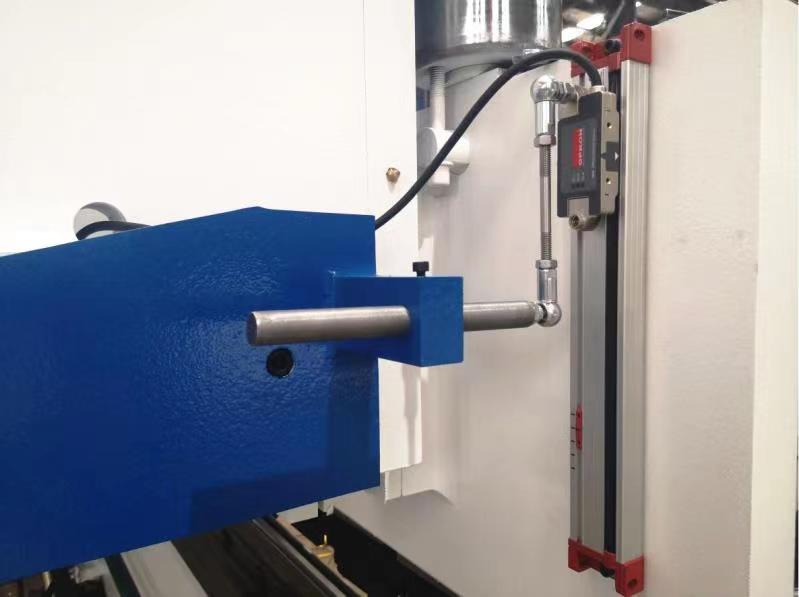

6, סרגל פומפיה של GIVI (מאיטליה): מהלך מיקום מדויק

7, מערכת הכתר אוטומטית: כדי לתת זווית כיפוף מדויקת יותר

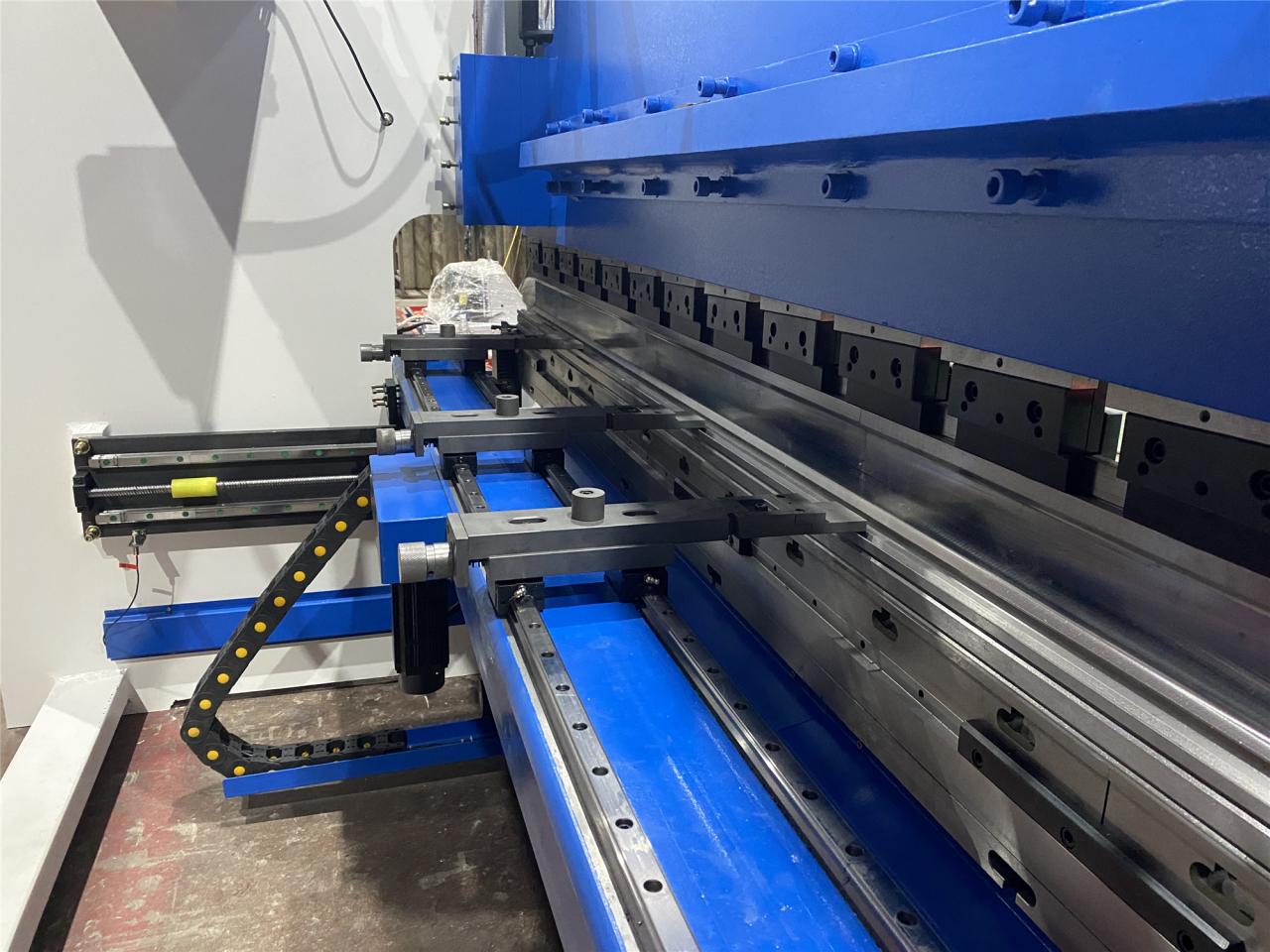

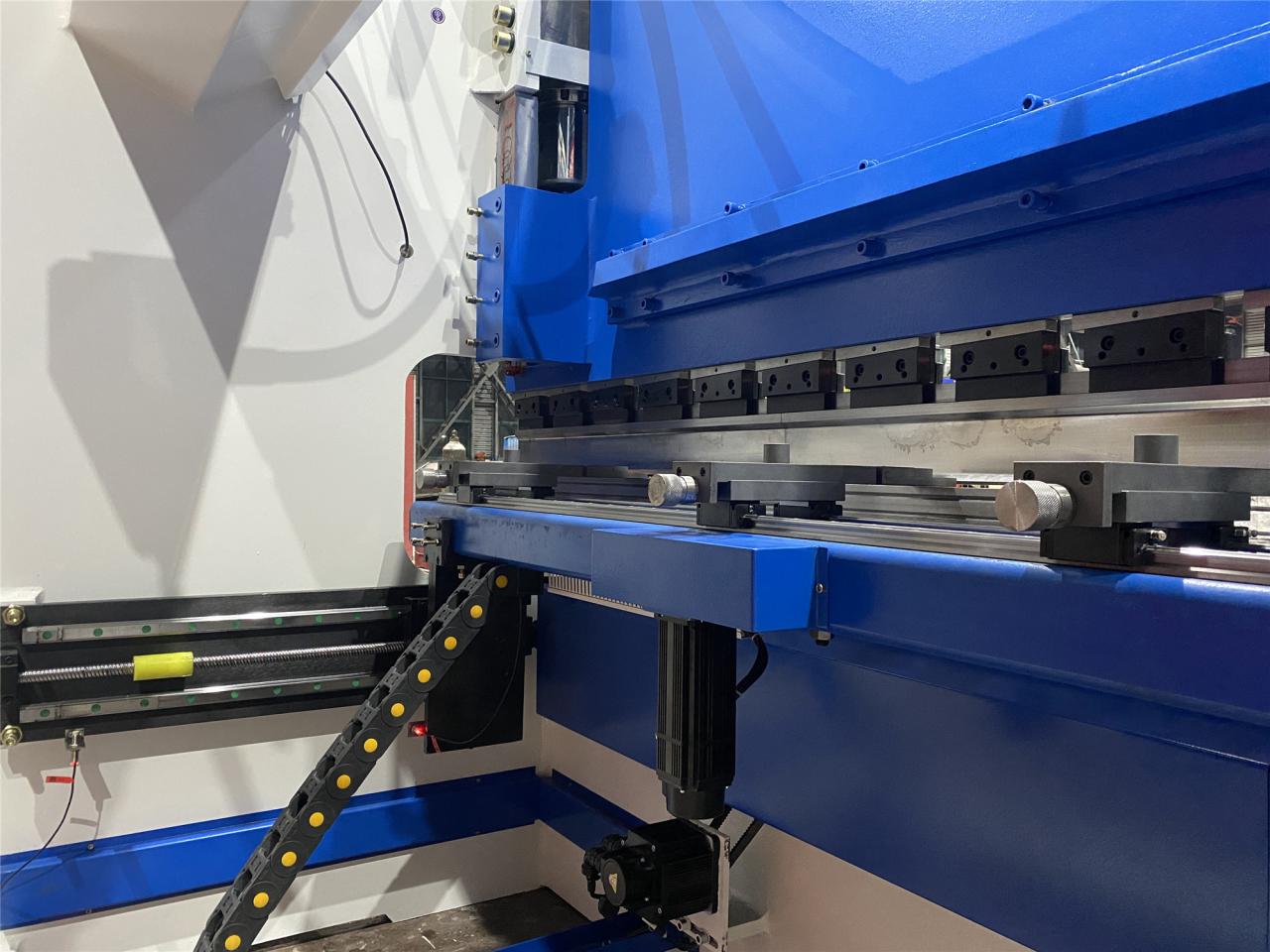

8, בטוח בלייזר מד אחורי יעיל וחזק

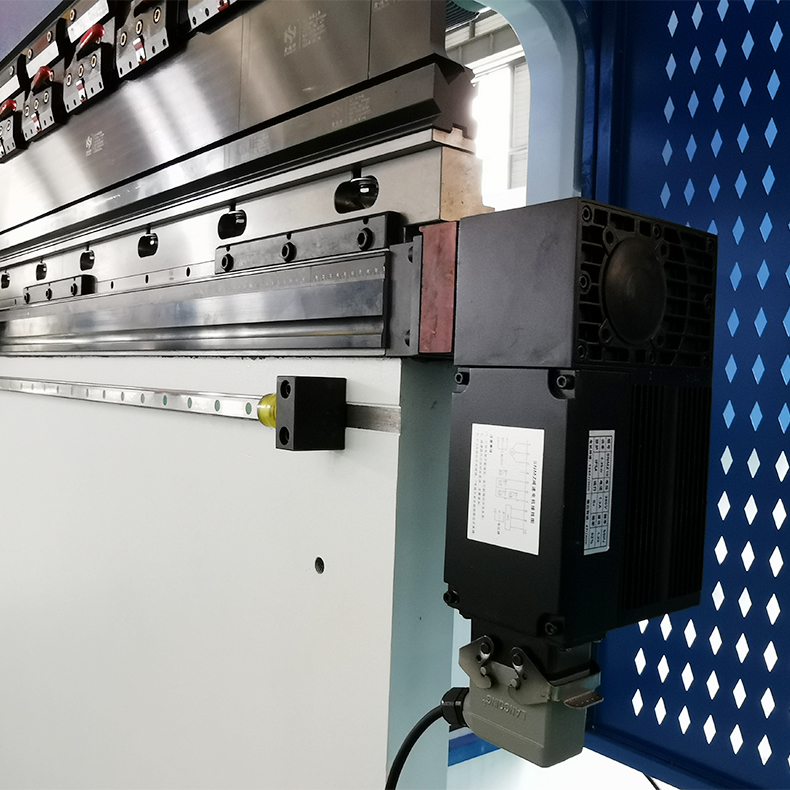

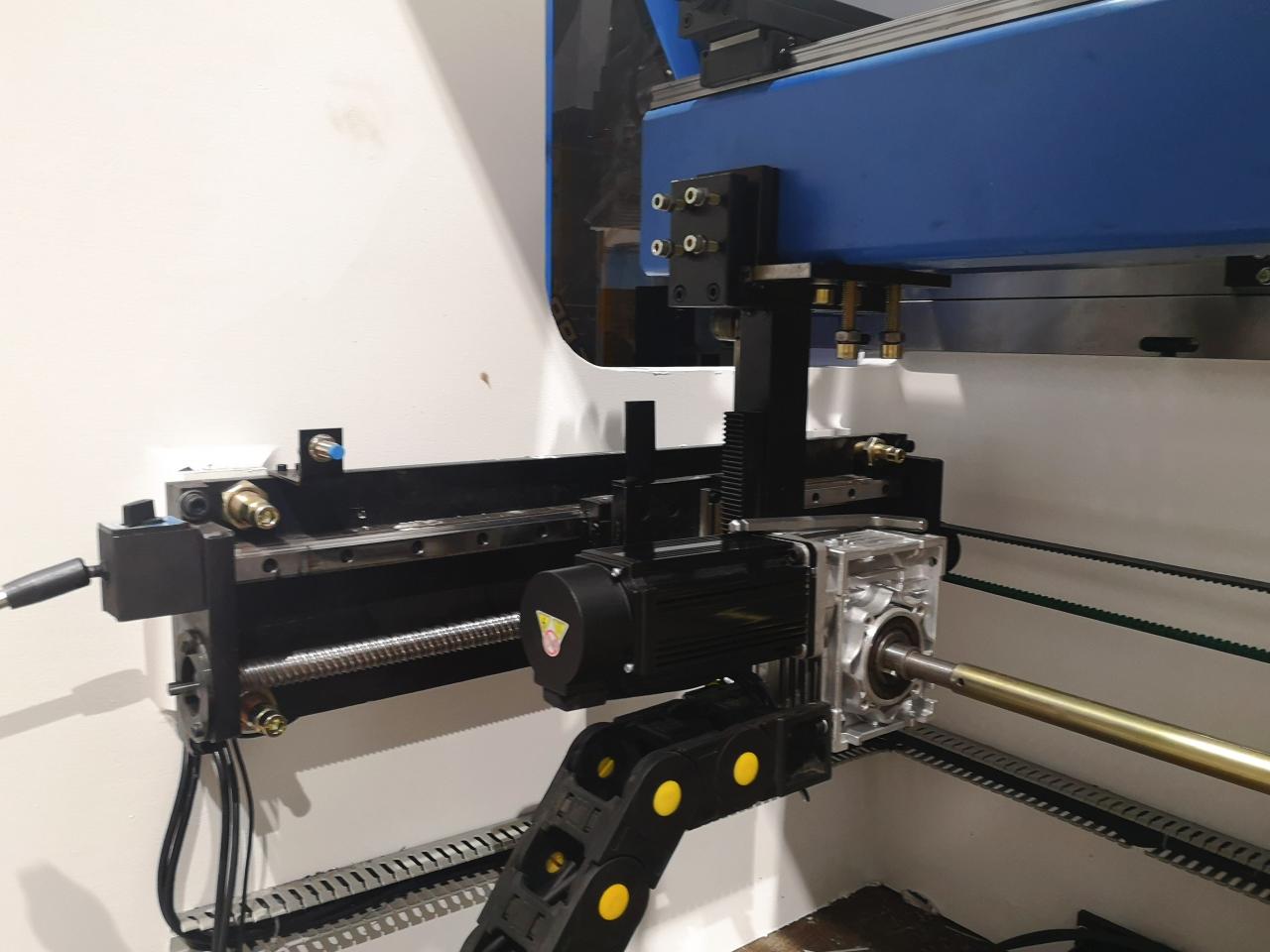

1, מד כונן אחורי של מנוע סרוו: מערכת כונן סרוו לאחור להגברת המהירות. וחיסכון באנרגיה.

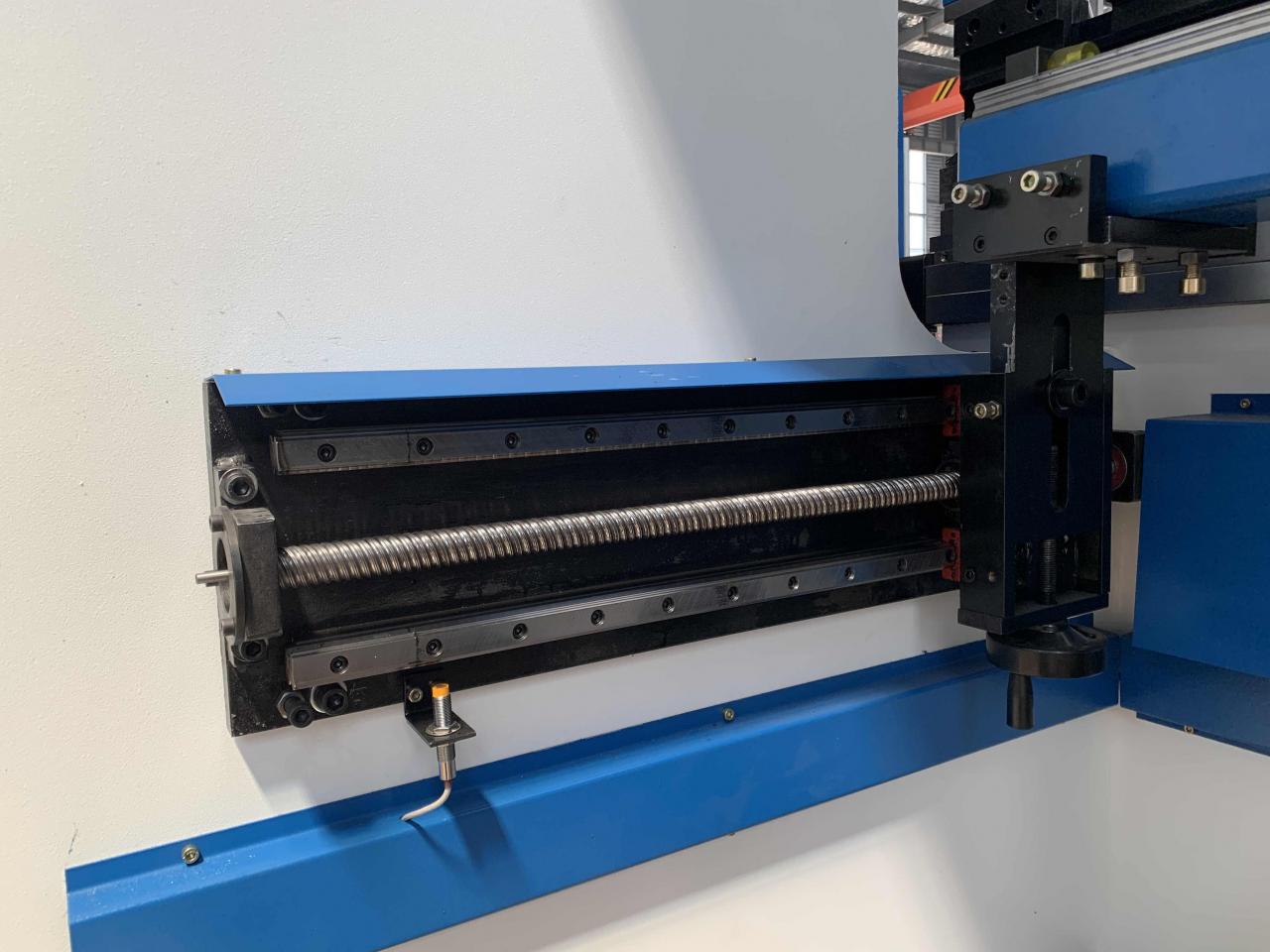

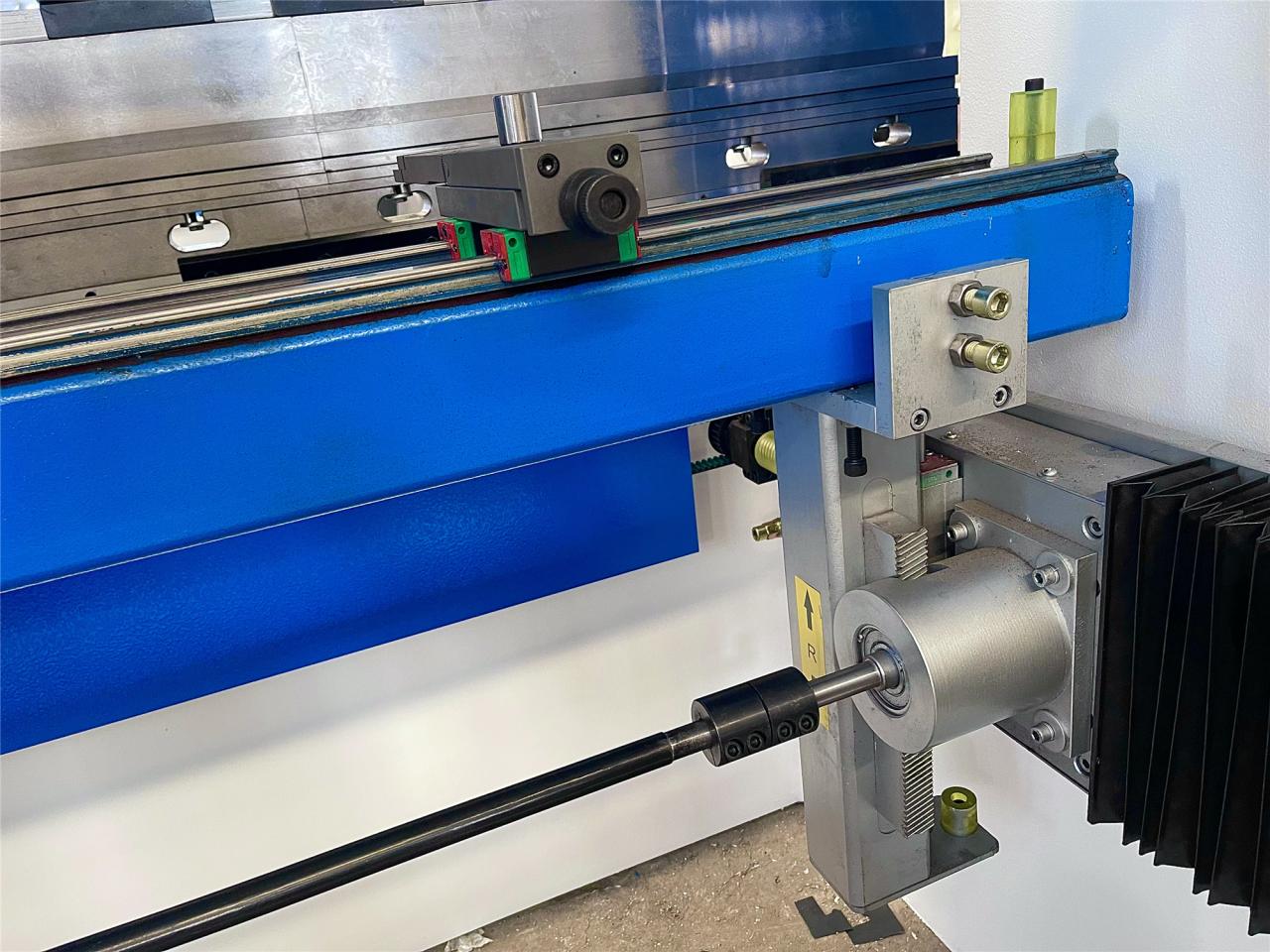

2, הבורג הכדורי והמנחה הליניארי מדדים אחוריים דינמיים וציר המהירות הגבוהה הודות לבורג הכדורי וליניארי.

3, מדריכים ליניאריים כפולים וקרן תמיכה משולבת לשיפור דיוק תנועת האצבעות.



אישורי מותג בינלאומיים

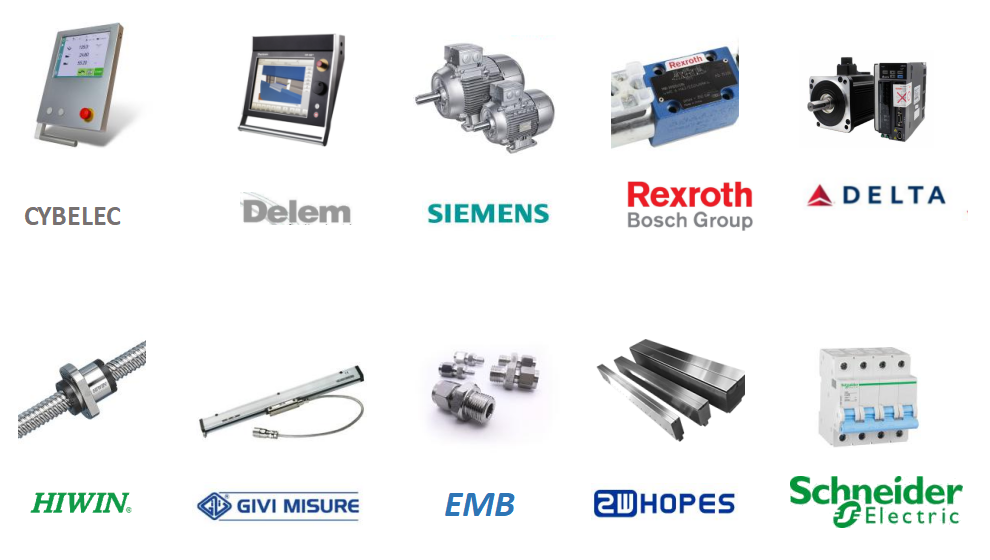

תצורה ראשית

מנוע מרכזי	סימנס, גרמניה
חשמל	שניידר, צרפת
שסתום הידראולי	רקסרוט, גרמניה
משאבת שמן	סאני, ארה"ב
טבעת איטום	EMB, גרמניה
בקר	DELEM DA66T
מתג רגל	Sanyuan הונג קונג
צִילִינדֶר	ג'ינג טאיפנג, שאנדונג
הבורג הכדורי והמדריך ליניארי	HIWIN, טייוואן
נהג סרוו	DELTA, טייוואן
סרגל מגררת	GIVI, איטליה

בטיחות ואמינות

כל הרכיבים מאושרים בהתאם לתקנים אירופאים, בעיקר מגרמניה, ארה"ב, הולנד, איטליה ושוויץ. כל החלקים המבניים מחושבים בשיטת האלמנטים הסופיים, ורק פלדה באיכות גבוהה S275 ו-S355 JR כלומר J2 (N) משמשת.

הגנה על שולחן עבודה

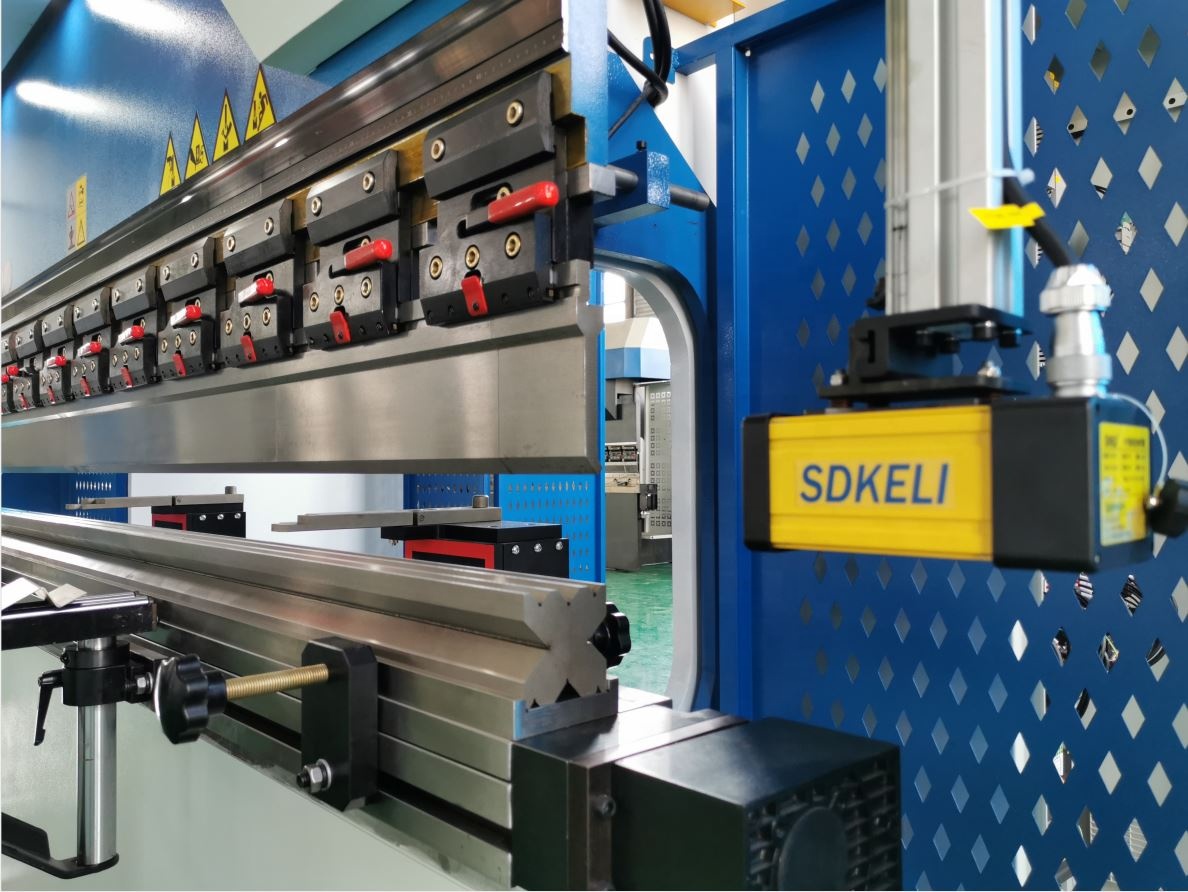

הגנת לייזר: הלהב נעצר כאשר מכשול מזוהה בלייזר.

גב מכני

הגנת מסך קל או הגנה נקודתית או גדר בטיחות, כדי להזהיר אנשים באזורי העבודה המסוכנים.

דפנות שולחן עבודה

גדר בטיחות למניעת כניסה רשלנית מאנשים.

פרטים

• Slider Stroke (מ"מ): 160 מ"מ
• רמה אוטומטית: אוטומטית לחלוטין
• עומק גרון (מ"מ): 320 מ"מ
• סוג מכונה: מסונכרן
• אורך שולחן העבודה (מ"מ): 4000
• רוחב שולחן העבודה (מ"מ): 140 מ"מ
• גודל: 4000 x1700 x2800 מ"מ
• מצב: חדש
• מקום מוצא: אנהוי, סין
• חומר / מתכת מעובד: פליז / נחושת, נירוסטה, סגסוגת, פלדת פחמן, אלומיניום
• אוטומציה: אוטומטית
• שירותים נוספים: עיבוד שבבי
• שנה: 2022
• משקל (KG): 11000
• הספק מנוע (קוואט): 11 קילוואט
• נקודות מכירה מרכזיות: מחיר תחרותי
• אחריות: שנתיים
• תעשיות רלוונטיות: בתי מלון, חנויות בגדים, חנויות לחומרי בניין, חנויות לתיקון מכונות, מפעל ייצור, מפעל מזון ומשקאות, חוות, מסעדות, שימוש ביתי, קמעונאות, חנות מזון, בתי דפוס, עבודות בנייה, אנרגיה וכרייה, חנויות מזון ומשקאות , חברת פרסום
• מיקום אולם התצוגה: קנדה, רוסיה
• סוג שיווק: מוצר חדש 2022
• דוח בדיקת מכונות: מסופק
• בדיקת וידאו יוצאת: מסופק
• אחריות על רכיבי הליבה: שנתיים
• רכיבי ליבה: מיסבים, מנוע, משאבה, ציוד, PLC, כלי לחץ, מנוע
• מערכת בקרה: DELEM CT8
• דגם: 160T-4000
• רכיבי חשמל: שניידר מצרפת
• צבע: מותאם אישית
• שימוש: כיפוף יריעות מתכת
• צירי בקרה: 4 1
• הסמכה: CE ISO SONCAP
• מנוע ראשי: סימנס מגרמניה
• זמן אספקה: 30 ימים
• שירות לאחר המכירה ניתן: חלקי חילוף חינם, התקנה בשטח, הפעלה והדרכה
