מכונת חיתוך גיליוטינה הידראולית 12 מ"מ 3200 מ"מ Cnc מכונת חיתוך גיליונות פלדה

תכונות:

1. פלטפורמת ההאכלה הקדמית מצוידת בסרגל להזנת הצלחת וגם חלקה על פני השטח כדי להגן על הצלחת בכל משטח שנפגע בעת האכלה. הסרגל יכול להיות דיוק ליחידה MM או יותר עבור בקרת דיוק ובדיקה.

2. שולחן העבודה מצויד בפלדת כדור או מוט עגול כדי לתמוך בצלחת להאכלה וגם להגנה על כל משטח קרע.

3. הקופסה האלקטרונית צוידה ברכיבים מוסמכים טובים. לרוב אנו משתמשים ברכיבי SIEMENS או שניידר עם אישור CE עבור מכונות יצוא וגם כמה רכיבים בעלי אישור CCC באיכות גבוהה ל-carte עבור לקוחות סטנדרטיים שונים.

4. פלדת גוף המכונה, אנו בוחרים בעיקר בספק צלחות פלדה של המותג העליון בסין שנחאי BAOSTEEL באיכות טובה וטופלו בצבע אנטי קורוזיבי לפני הצבע האחרון. אז למכונה ראשית יהיה שימוש עמיד טוב וגם מראה חיצוני מושלם.

5. הלהב: חומר הלהב הוא 9CrSi או 6CrW2Si, החומר הוא חומר שנבדק גבוה עם פי אלף לקשיחות גבוהה ותוצאת חיתוך. הלהב העליון הוא להב מלבן עם ארבעה קצוות להב, השונה ממכונת הגזירה QC12Y Swing Beam (המפורטים נא לבדוק את להב SIECC/SIECCTECH מסבירים תמונה והוראות). ניתן לכוונן את מרווח הלהב על ידי ידני או על ידי מנוע. לשניהם יש את חוגת האינדקס כדי להציג את המרווח כך שהשליטה והתצוגה יכולים להיות בקלות. ופיר הלהב למעלה משתמש במבנה הטיה כדי לקדם את דיוק הגזירה.

6. המכונה ציידה את רגל הלחיצה כדי ללחוץ על הצלחת ביציבות בעת חיתוך, הרגל צוידה במשטח פלסטיק עם חלק גבוה ללא הרס פני השטח של הצלחת. עבור צלחת חור, אנו נצייד רגל מרובעת עבור לחיצה מרובעת יציבה.

7. משאבת ציוד: אנו משתמשים במותג טוב "משאבת ציוד פנימית מצומדת ישר" הן במותג הסיני שנחאי chengjie או בגרמניה Eckerler. משאבת ההילוכים הפנימית מטופלת כמשאבת לעולם לא נשחקת בתעשייה ונמצאת בשימוש נרחב במכונות הידראוליות בדיוק גבוה עם אופי של רעש נמוך, ללא פעימה ואורך חיים ארוך. משאבת הילוכים של Shanghai Chengjie משמשת גם בתעשיית המטוסים של סין, כך שהיא אמינה ואמינה. בזמן עבודה במהירות גבוהה, האודיו שטוח וחלק אפילו ללא לכידה. משך החיים הארוך תלוי בביצועים השוחקים שלו, לרכיבי המכונה הפנימיים יש שכבת הגנה על סרט שמן, אז אפילו השתמש בשמן הידראולי רגיל, אפילו ללא שחיקה.

8. המערכת ההידראולית יכולה להשתמש במערכת רקסרוט גרמניה או ארה"ב OMG. ההחזר נשלט על ידי גליל החזר חנקן בעל תהליך עבודה יציב וקל לתפעול. העיתונות ההידראולית דחפה את ההעברה והחנקן מעלה את הדחיפה כלפי מעלה תוך שיתוף פעולה טוב. (עקרון העבודה יכול לחזור לשרטוט טכנולוגיית SIECC של QC11Y ו-QC12Y)

9. מד אחורי נספרים לפי מונה וניתן לכוונון מיקרו והוא מונע על ידי מנוע.

10. המכונה תצויד בדלת הגנת גדר לפני להב החיתוך ורגל הלחיצה. ניתן לפתוח את הגדר במידת הצורך. ליד הגרון, אנו מצוידים בדלת פתוחה וזמינה לביטחון אדם אך ניתנת לפתיחה כאשר יש צורך בבדיקה מבפנים.

11. שימוש במסלול גלגול בעל שלושה נושאים כדי לחסל את פער המסילה ולשפר את איכות הגזירה. (ציור מכונה זמין עבור
הסבר ברור)

מִפרָט

דֶגֶםעובי מקסימליחוזק תפוקהמקסימום אורךזָוִיתX.StrokeתדירותכּוֹחַL*W*H(mm)מִשׁקָל
QC12Y-4*25004 מ"מ≤450kN/cm2500 מ"מ1°30'20~600 מ"מ16 פעמים/דקה5.5 קילוואט3040*1610*16203800 ק"ג
QC12Y-4*32004 מ"מ≤450kN/cm3200 מ"מ1°30'20~600 מ"מ14 פעמים/דקה5.5 קילוואט3840*1610*16205000 ק"ג
QC12Y-4*40004 מ"מ≤450kN/cm4000 מ"מ1°30'20~600 מ"מ10 פעמים/דקה5.5 קילוואט4600*1700*17006500 ק"ג
QC12Y-4*60004 מ"מ≤450kN/cm6000 מ"מ1°30'20~600 מ"מ8 פעמים/דקה7.5 קילוואט6460*2100*320011000 ק"ג
QC12Y-6*25006 מ"מ≤450kN/cm2500 מ"מ1°30'20~600 מ"מ14 פעמים/דקה7.5 קילוואט3040*1610*16205000 ק"ג
QC12Y-6*32006 מ"מ≤450kN/cm3200 מ"מ1°30'20~600 מ"מ12 פעמים/דקה7.5KW3840*1610*16206000 ק"ג
QC12Y-6*40006 מ"מ≤450kN/cm4000 מ"מ1°30'20~600 מ"מ8 פעמים/דקה7.5KW4620*1750*17008200 ק"ג
QC12Y-6*50006 מ"מ≤450kN/cm5000 מ"מ1°30'20~600 מ"מ6 פעמים/דקה11KW5400*1800*190010500 ק"ג
QC12Y-6*60006 מ"מ≤450kN/cm6000 מ"מ1°30'20~600 מ"מ5 פעמים/דקה11KW6480*2100*230016500 ק"ג
QC12Y-8*25008 מ"מ≤450kN/cm2500 מ"מ1°30'20~600 מ"מ10 פעמים/דקה11KW3040*1700*17006000 ק"ג
QC12Y-8*32008 מ"מ≤450kN/cm3200 מ"מ1°30'20~600 מ"מ8 פעמים/דקה11KW3860*1700*17007200 ק"ג
QC12Y-8*40008 מ"מ≤450kN/cm4000 מ"מ1°30'20~600 מ"מ8 פעמים/דקה11KW4640*1700*17008800 ק"ג
QC12Y-8*50008 מ"מ≤450kN/cm5000 מ"מ1°30'20~600 מ"מ8 פעמים/דקה11KW5400*2100*200011500 ק"ג
QC12Y-8*60008 מ"מ≤450kN/cm6000 מ"מ1°30'20~600 מ"מ8 פעמים/דקה11KW6480*2100*235018000 ק"ג
QC12Y-10*250010 מ"מ≤450kN/cm2500 מ"מ2°20~600 מ"מ9 פעמים/דקה11KW3040*1700*17007300 ק"ג
QC12Y-10*320010 מ"מ≤450kN/cm3200 מ"מ2°20~600 מ"מ9 פעמים/דקה11KW3860*1700*17008000 ק"ג
QC12Y-10*400010 מ"מ≤450kN/cm4000 מ"מ2°20~600 מ"מ8 פעמים/דקה11KW4650*2100*200012050 ק"ג
QC12Y-10*600010 מ"מ≤450kN/cm6000 מ"מ2°20~1000 מ"מ5 פעמים/דקה15KW6500*2100*230024000 ק"ג
QC12Y-12*250012 מ"מ≤450kN/cm2500 מ"מ1°40'20~600 מ"מ9 פעמים/דקה18.5KW3140*2150*20009000 ק"ג
QC12Y-12*320012 מ"מ≤450kN/cm3200 מ"מ1°40'20~600 מ"מ9 פעמים/דקה18.5KW3880*2150*200010800 ק"ג
QC12Y-12*400012 מ"מ≤450kN/cm4000 מ"מ1°40'20~1000 מ"מ8 פעמים/דקה18.5KW4680*2150*200013000 ק"ג
QC12Y-12*500012 מ"מ≤450kN/cm5000 מ"מ2°20~1000 מ"מ6 פעמים/דקה18.5KW5900*2150*200016000 ק"ג
QC12Y-12*600012 מ"מ≤450kN/cm6000 מ"מ2°20~1000 מ"מ5 פעמים/דקה18.5KW6900*2600*270029500 ק"ג
QC12Y-12*800012 מ"מ≤450kN/cm8000 מ"מ2°20~1000 מ"מ5 פעמים/דקה18.5KW9000*3500*350046500 ק"ג
QC12Y-16*250016 מ"מ≤450kN/cm2500 מ"מ2°30'20~600 מ"מ9 פעמים/דקה22KW3140*2150*200011000 ק"ג
QC12Y-16*320016 מ"מ≤450kN/cm3200 מ"מ2°30'20~600 מ"מ8 פעמים/דקה22KW388
0*2150*2000		13000 ק"ג
QC12Y-16*400016 מ"מ≤450kN/cm4000 מ"מ2°30'20~1000 מ"מ8 פעמים/דקה22KW4650*2150*220016300 ק"ג
QC12Y-16*500016 מ"מ≤450kN/cm5000 מ"מ2°30'20~1000 מ"מ6 פעמים/דקה22KW5900*2600*270020000 ק"ג
QC12Y-16*600016 מ"מ≤450kN/cm6000 מ"מ2°30'20~1000 מ"מ5 פעמים/דקה22KW6900*2700*270036000 ק"ג
QC12Y-16*800016 מ"מ≤450kN/cm8000 מ"מ2°30'20~1000 מ"מ5 פעמים/דקה22KW9000*3500*350075000 ק"ג
QC12Y-20*250020 מ"מ≤450kN/cm2500 מ"מ3°20~1000 מ"מ8 פעמים/דקה22KW3440*2300*250015800 ק"ג
QC12Y-20*320020 מ"מ≤450kN/cm3200 מ"מ3°20~1000 מ"מ8 פעמים/דקה22KW4150*2350*270018500 ק"ג
QC12Y-20*400020 מ"מ≤450kN/cm4000 מ"מ3°20~1000 מ"מ5 פעמים/דקה22KW4850*2600*270021500 ק"ג
QC12Y-20*600020 מ"מ≤450kN/cm6000 מ"מ3°20~1000 מ"מ4 פעמים/דקה30KW6700*3000*300047000 ק"ג
QC12Y-25*250025 מ"מ≤450kN/cm2500 מ"מ3°20~1000 מ"מ8 פעמים/דקה37KW3200*2700*290019000 ק"ג
QC12Y-25*320025 מ"מ≤450kN/cm3200 מ"מ3°20~1000 מ"מ5 פעמים/דקה37KW4200*2700*290023000 ק"ג
QC12Y-30*250030 מ"מ≤450kN/cm2500 מ"מ3°20~1000 מ"מ4 פעמים/דקה37KW3300*2900*300023500 ק"ג
QC12Y-30*320030 מ"מ≤450kN/cm3200 מ"מ3°30'20~1000 מ"מ4 פעמים/דקה40KW4200*2900*320026000 ק"ג
QC12Y-40*250040 מ"מ≤450kN/cm2500 מ"מ4°20~1000 מ"מ3 פעמים/דקה55KW3200*3300*300038000 ק"ג
QC12Y-40*320040 מ"מ≤450kN/cm2500 מ"מ4°1000 מ"מ3 פעמים/דקה55KW4300*3300*320049000 ק"ג

פרטים

תהליך גזירה

עיצוב מושלם בכל היבט; על ידי בחירת גיליוטינה CNC החדשה והמשופרת, תהיה לנו בטיחות מקסימלית, דיוק גבוה וקלות שימוש ייחודית.

מרווח הלהב, זווית החיתוך ואורך החיתוך מותאמים כולם על סמך בחירת החומר והעובי באופן אוטומטי.

החלקים הקריטיים של בלמים ומכונות הגזירה של KEC מיוצרים בגרמניה.

הרכיבים שנבחרו בקפידה מגיעים משותפים ארוכי טווח ברחבי העולם.

אנו סומכים על האיכות שלנו ולכן נותנים לגיליוטינה שלנו אחריות ל-3 שנים.

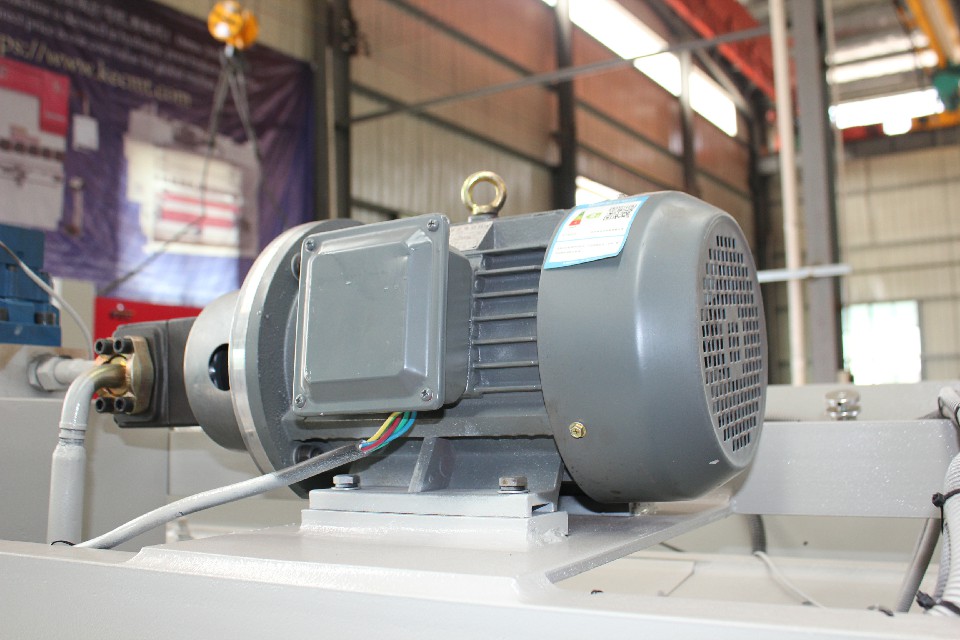

מנוע ראשי של סימנס

שימוש במנוע של סימנס מבטיח את חיי השירות של המכונה ומפחית את הרעש בזמן העבודה.

להב Clourancant התאמה מהירה

מנגנון כוונון מהיר לסידור מחדש של מרווח הלהב.תפעול קל ביד. מימוש התאמה ללא מדרגות של מרווח הלהב.

ווסת אנכיות מיקום קדמי

מכשיר מיקום קדמי, הגדרת אנכיות והתקן מיקום על התמיכה הקדמית השמאלית ביותר, מבטיח דיוק חיתוך, תפעול קל, פרקטי ויעיל.

כדור פלדה מתגלגל שולחן עבודה

כדור פלדה מתגלגל של שולחן העבודה יכול להפחית את החיכוך, להגן על משטח העבודה.

מכונת חיתוך גיליוטינה הידראולית 12 מ"מ 3200 מ"מ Cnc מכונת חיתוך גיליונות פלדה

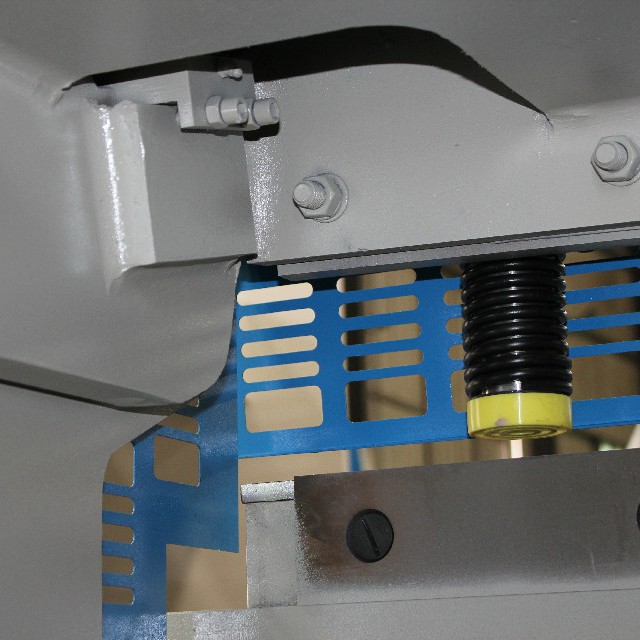

צילינדר לחץ קפיצי מובנה

הקצה התחתון שלו מצויד באטם חומר מיוחד, שולט באופן סופי בלחץ, הימנעות מסגסוגת אלומיניום או רכים אחרים
חומרים המוטבעים.

מד אחורי דיוק גבוה

מבנה המדריך הליניארי של בורג הכדור הייחודי והחדשני מבטיח דיוק מיקום גבוה. כלל מנחה קרן מתכוונן ומבנה שידור סינכרוני, יציב ואמין. מבנה מנגנון הרמה אופציונלי לחיתוך חלק העבודה מחוץ לטווח המדידה האחורית. בעת חיתוך לוחות מתכת דקים ורחבים, ניתן לבחור מכשיר תמיכה פניאומטי. טווח מיקום מוגדל הופך את החיתוך ליעיל ומדויק יותר.

ארון חשמל יציב

חשמל עמיד של פרנס שניידר מבטיח את הפעולה היציבה של המכונה. חיבור וסידור קו סבירים מפחיתים מאוד את שיעור הכשלים. והמפעיל וכל חלקי המכונה שיחקו הגנה טובה. סרוו והנעה אופציונליים כדי לשפר את דיוק המיקום של ציר ה-X (X) האחורי.

תְצוּרָה

מערכת בקרת CNC: בקרת Estun E21S מנאנג'ינג

רכיבי חשמל : שניידר חשמל מצרפתית

מנוע ראשי: סימנס ממותג גרמניה

חיישן מדידת זווית: OPKON מבית המותג Türkçe

כונן אינוורטר: מנוע סרוו DELTA טייוואן ומערכת נהיגה

PLC: שניידר חשמל מצרפתית

להבי חיתוך: כרישים מסין

מערכת הידראולית: Bosch-Rexroth מגרמניה

משאבה הידראולית: SUNNY ממותג ארה"ב או מותג שווה ערך

מחבר צינורות: מותג EMB מגרמניה

בורג כדור/ מנחה: HIWIN מאזור טייוואן

מכונת חיתוך גיליוטינה הידראולית 12 מ"מ 3200 מ"מ Cnc מכונת חיתוך גיליונות פלדה

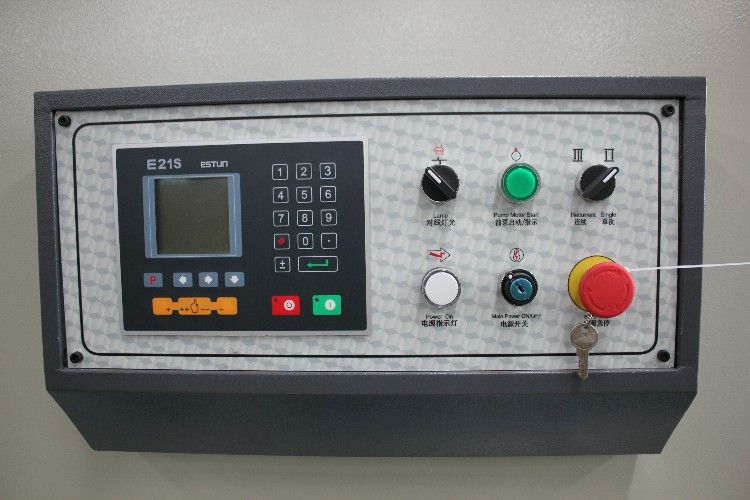

בקר E21S

* בקרת מד אחור ובלוק
* שליטה למנועי AC כלליים, מהפך תדרים
* מיקום חכם
* מונה מלאי
* הגדרת זמן החזקה/פירוק
* זיכרון תוכניות של עד 40 תוכניות
* עד 25 שלבים לתוכנית
* מיקום צד אחד
* פונקציית ביטול
* גיבוי/שחזור מפתח אחד של פרמטרים
* מ"מ/אינץ'
* סינית/אנגלית

מכונת חיתוך גיליוטינה הידראולית 12 מ"מ 3200 מ"מ Cnc מכונת חיתוך גיליונות פלדה

שאלות נפוצות

1. ש: אנו רואים שם מותגים סיניים רבים בשוק, האם כולם יצרנים? מה לגבי KEC/yaduan?

ת: זה נכון שבין כל אותם מותגים סיניים, רובם הם מותגי מסחר.
אבל KEC/yaduan הוא היצרן האמיתי שמייצרת בלמי לחץ הידראוליים ומכונות גזירה מאז 2008.

2. ש: איך לקבל הצעת מחיר מדויקת מ-KEC?

ת: כל שעליך לעשות הוא לספק לנו את הפרטים של החומר, העובי המרבי והרוחב המרבי שאתה רוצה לעבוד איתו.

3. ש: האם אתה יכול לעשות שירות OEM?

ת: בטח. העיצוב שלך או דרישות אחרות מתקבלות, הלוגו שלך יכול להתבצע על המכונה.

4. ש: מה עלות המשלוח מסין למדינה שלך?

ת: אנחנו יכולים לשלוח מכונה לנמל או לכתובת הדלת שלך בדרך הים.

אנא ספר לנו בחביבות על הנמל או הכתובת הקרובה ביותר שלך עם מיקוד.

אנו עובדים עם מספר סוכני שילוח אמינים כדי לארגן משלוח גלובלי במספר דרכים.

5. ש: מהו זמן ההובלה הממוצע?

ת: עבור מניות, זמן ההובלה הוא כ-7 ימים. לייצור המוני, זמן ההובלה הוא 20-30 ימים לאחר קבלת תשלום הפיקדון. זמני ההובלה נכנסים לתוקף עם קבלת ההפקדה. אם זמני ההובלה שלנו לא עובדים עם המועד האחרון שלך, נוכל לארגן ייצור דחוף מיוחד כדי לתפוס את המועד שלנו. בכל המקרים נשתדל לתת מענה לצרכים שלך. ברוב המקרים אנו מסוגלים לנהל משלוח מהיר.

6. ש: האם אתה יכול לספק את תיעוד המשלוח הרלוונטי?

ת: כן, אנחנו יכולים לספק את רוב המסמכים כולל
שטר המטען;
תעודות ניתוח/התאמה;
תעודת CE, תעודת COC;
ביטוח;
ארץ מוצא;
חשבונית סחר;
רשימת אריזה ומסמכי יצוא אחרים מה שנדרש.

7. ש: האם אתה מקבל תשלום LC?

ת: כן, בדרך כלל התשלום שלנו הוא 30% 70% T/T, תשלום LC מקובל גם

8. ש: כיצד להפעיל את המכונות שהוזמנו?

ת: סרטונים של המכונות לפני המשלוח במפעל שלנו יישלחו אליך ישירות.

9. ש: מה לגבי שירות הזמנה?

ת: אנו יכולים להציע שירות הזמנה, הקונה צריך להרשות לעצמו כרטיסי טיסה.

10. ש: מהי אחריות המוצר?

ת: בדרך כלל 3 שנים. המחויבות שלנו היא לשביעות רצונך מהמוצרים שלנו. באחריות או לא, זו התרבות של החברה שלנו לטפל ולפתור את כל בעיות הלקוחות לשביעות רצונם של כולם.

11. ש: האם אתה מבטיח משלוח בטוח ומאובטח של מוצרים?

ת: כן, אנחנו תמיד משתמשים באריזת יצוא באיכות גבוהה. אנו משתמשים גם באריזה מוצקה מיוחדת עבור סחורות מסוכנות ובשולחי אחסון קר מאושרים עבור פריטים רגישים לטמפרטורה. אריזה מיוחדת ודרישות אריזה לא סטנדרטיות יחויבו בתשלום נוסף.

פרטים

  • מקסימום רוחב חיתוך (מ"מ): 3200
  • מקסימום עובי חיתוך (מ"מ): 12 מ"מ
  • רמה אוטומטית: אוטומטית לחלוטין
  • זווית גזירה: 1.5 מעלות
  • אורך להב (מ"מ): 2400 מ"מ
  • נסיעה במד אחורי (מ"מ): 20 - 600 מ"מ
  • עומק גרון (מ"מ): 150 מ"מ
  • מצב: חדש
  • הספק (kW): 18.5 קילוואט
  • משקל (ק"ג): 10800 ק"ג
  • מתח: 380V/50HZ/3PH
  • מימד (L*W*H): 3880*2150*2000
  • שנה: 2021
  • אחריות: 3 שנים
  • נקודות מכירה מרכזיות: דיוק גבוה
  • תעשיות רלוונטיות: חנויות לחומרי בניין, חנויות לתיקון מכונות, מפעל ייצור, עבודות בנייה, אנרגיה וכרייה
  • מיקום אולם התצוגה: קנדה, בריטניה, ארצות הברית, צרפת, גרמניה, רוסיה, יפן, אוסטרליה
  • סוג שיווק: מוצר חדש 2021
  • דוח בדיקת מכונות: מסופק
  • בדיקת וידאו יוצאת: מסופק
  • אחריות לרכיבי הליבה: 3 שנים
  • רכיבי ליבה: מיסבים, מנוע, משאבה, גיר, PLC, מיכל לחץ, מנוע, תיבת הילוכים
  • מערכת בקרה: Estun E21 NC Control
  • חומר חיתוך: מתכת נירוסטה פלדת פחמן
  • שירות לאחר המכירה מסופק: חלקי חילוף חינם, התקנה בשטח, הזמנה והדרכה, שירות תחזוקה ותיקון בשטח, תמיכה מקוונת, תמיכה טכנית בווידאו
  • שירות לאחר אחריות: תמיכה טכנית בווידאו, תמיכה מקוונת, חלקי חילוף, שירות תחזוקה ותיקון בשטח
  • מיקום שירות מקומי: קנדה, בריטניה, ארצות הברית, צרפת, פקיסטן, מקסיקו, רוסיה, אוסטרליה, דרום אפריקה
  • הסמכה: CE
